Разбивка пар, разнопарка, битость пар, прослушка

Некоторые вопросы из переписки сайта создают впечатление, что тема раскрыта плохо, либо на неё не обращают внимание. Надеюсь, что на этой странице разобрал всё по полочкам и объяснил все практические нюансы "на пальцах".

Разбивка пар

Данный тип повреждения называют также разнопарка, разбитость (битость) пар, прослушка, пониженное переходное затухание. Термин "разбивка пар" взят из Руководства по СЛСМСС, М., 2005 со страницы 11.8 Монтаж сердечников городских кабелей связи:

11.8.8 При сращивании жил следует соблюдать следующие правила: а) не допускать "разбивки пар", то есть соединения жил одной пары (четверки) с жилами двух разных пар (четверок); …

Понятие и симптомы

Следует различать и не путать неправильный монтаж плинтов, сообщение и разбивку пар. Несмотря на схожий эффект возникающий в телефоне абонента повреждения эти по природе и способу возникновения различны.

Сообщением считается нарушение изоляции между жилами разных пар одного кабеля. В эксплуатации обычно проявляется появлением постоянного напряжения или "земли" на повреждённой паре из пары соседней. Также как и разнопарка может вызывать эффект слышимости другого абонента, но определяется легче. Обычные причины: затекание воды в кабель или муфту, отсыревание плинтов. Подробней страница "Виды повреждений изоляции линий связи. Способы расчёта и поиска".

Неправильный монтаж плинтов. В правильно смонтированной кабельной линии пары и жилы подключены строго по своим местам. То есть если на одном оконечном пара подключена к клеммам 1а и 1б, то эта же пара будет "1а и 1б" на другом конце и на всех параллелях. Правильность сборки проверяется прозвонкой как, монтажниками во время строительства ЛС, так и приёмке кабеля в эксплуатацию, но ошибиться или схалявить могут все. В приведённом примере неправильная сборка может выразиться в приходе жилы 1а на клемму 2а, 3а или 4а.

Желательно настороженно относиться к подобным ошибкам, так как их возникновение может быть вызвано разбитостью пар, то есть, разобрав плинт и перепаяв жилку на "правильное" место можно нажить себе другую проблему называемую так же разнопаркой или битостью пар.

Разбивка пар это неправильная, непарная скрутка жил в муфте или на оконечном устройстве (рисунки далее). При этом типе повреждений все измерения постоянным током и прозвонка проходят без проблем, а абоненты постоянно слышат чужие переговоры в своих аппаратах, плюс возникают сбои в работе модемов DSL. Ставят диагноз таким повреждениям только измерением переходного затухания на ближнем конце. На разбитых парах оно заметно не соответствует норме и как правило лежит в диапазоне 25-50 дБ.

Ежё раз повторюсь, не путайте. Сообщение это нарушение изоляции, а разнопарка создаёт проблемы при нормальной изоляции.

Измеряется кабель на разбитость пар только после измерений ёмкости и изоляции, официально:

"14.1.3 Измерения переменным током должны производиться после измерений постоянным током и только в том случае, если параметры, измеренные постоянным током, соответствуют нормам"

[Раздел 14 Электрические измерения и испытания кабелей местных сетей связи с металлическими жилами. 14.1 Общие положения. Руководство по СЛСМСС, М., 2005]

Диагноз "разбивка пар" ставится не по рефлектограмме и не по измерениям ёмкости. Для проверки телефонной линии на этот дефект используется специальный тип приборов, содержащий генератор и какую-либо измерительную часть. При приёмо-сдаточных испытаниях проверяется каждая пара кабеля с каждой. При диагностике определённого повреждения генератор подключается к проверяемой паре, а измерительной частью прослушивают все соседние. На паре подверженной влиянию в зависимости от типа прибора либо слышен звук генератора, либо показания затухание, дБ заметно меньше и не соответствуют норме.

Почему кабельщики разбивают пары

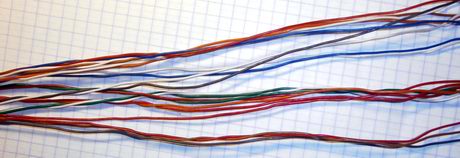

Пары в кабелях типа ТПП скручены не плотно и при неаккуратной разделке легко рассыпаются. На фото жилы кабеля без гидрофоба, в более распространённом ТППэпЗ из-за жира пары видны ещё хуже.

Даже у кабельщиков с большим опытом работы случается разнопарка или битость. Коварная это вещь человеческий фактор, иногда мешает избыток алкоголя в крови, иногда его недостаток.

В пучке если не учитывать парность пять белых жил, пять красных и по две жилы остальных цветов. Какая жила, из какой пары зачастую не видно или для определения завивки надо разделывать более метра кабеля, а он в свою очередь уже затянут и натянут. Если парности не заметить, одну белую жилу взять от бело-синей пары, а другую от бело-зелёной (далее именно эта расцветка в рисунках) то мы и получим ту самую разбитость.

В любом случае разбитость пар это ошибка кабельщика, монтировавшего кабельную муфту или оконечное устройство (бокс, КРТ, громполосу). И в 99% случаев при монтаже муфты или бокса с прозвонкой этот же кабельщик понимает, что в одной из муфт или на оконечном он ошибся, видно это потому, что пара звонится с разных двоек. Вопрос, скорее в том, примет ли он меры к поиску и её устранению или "забьет" и закончит монтаж "как прозвонилось".

Разбивка пар (битость, разнопарка) в картинках

Для наглядности процессов происходящих в нормальных и разбитых парах несколько анимированных рисунков. Пары в них, для простоты и наглядности нарисованы только две. На многих рисунках внизу схематично изображены рефлектограммы подобных линий. Сделано это для того, что бы показать, что высота импульса при измерении битой и нормальной пары почти одинакова. Различия заметны только при включении рефлектометра сразу в две пары. Зелёные и красные стрелки показывают точки подключения прибора или питания АТС.

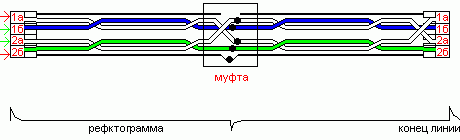

На первом рисунке пары скручены правильно. И сигнал с бело-синей пары (мигает жёлтым) никак не влияет на соседние пары, в частности на изображённую бело-зелёную.

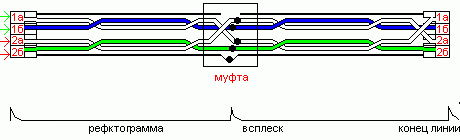

На следующем рисунке изображена разбитость пары в муфте. Перепутаны белые жилы, а на оконечном устройстве они собраны по прозвонке, не парой. В этом случае сигнал, проходящий по бело-синей линии наводится в бело-зелёной. Стоит заметить, что рефлектограмма при измерении только одной линии почти не отличается от "правильного" варианта.

Выяснение типа разбитости

Прежде чем проводить измерения для определения места разбитости или даже вскрывать муфту, следует провести измерения переходного затухания что бы узнать какая пара с какой сообщается и учесть возможность разбивки пары не в муфте, а на обоих оконечных устройствах, потому, что кабельщик может перепутать жилы при монтаже плинтов.

В этом варианте, мерить линию рефлектометром вообще бесполезно, так как она однородна

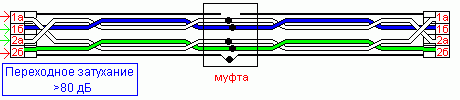

Схема подобного случая на следующей картинке. Здесь для измерения использован измеритель переходных затуханий, например ИПЗ, "Дельта-ПРО" или подобный.

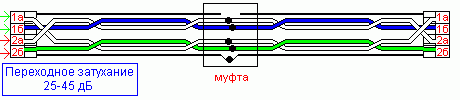

В синем прямоугольнике значение переходного затухания при включении прибора по парам. Зелённые стрелки здесь и на следующей картинке подключение генератора, красные - измерительная часть. Следующий рисунок, эта же линия, но приборы включены по-другому. И если в этом случае прибор показывает нормальное переходное затухание, то ремонт сводится к переключению жил в плинтах по правильному.

Ну и наконец, если предыдущий вариант не проходит, то есть при любом включении измерителя значения не соответствуют норме, то приходится искать "битость" в муфтах.

Кстати по значениям переходных затуханий при комбинировании "в-пару/не-в-пару" можно косвенно судить о пропорциях разбитой/неразбитой линии. Например, если при измерении по парам значение 50 дБ, а не в пару 30 дБ, то отношение разбитой/неразбитой длины будет около 30%.

Возможен вариант, когда разбиты между собой не две пары, а три, и встречается он довольно часто. Измеряется так же, больше только комбинаций для поиска изменения полярности импульса (описан далее).

Определение места разбитости пар

Так муфт в кабельной линии может быть много, то с помощью измерений полезно определиться с местом разбития пары, то есть что необходимо вскрывать.

Есть способ вычислить место разбитости по ёмкости, без применения рефлектометра, но в этом случае надо быть готовым к большой погрешности определения расстояния. Об этом можно прочитать по ссылке "Поиск разбитости пар (разнопарки)". Далее рассмотрены способы измерения импульсным методом.

Как уже отмечалось на рефлектограмме при простом включении рефлектометра отличить место битости пары от обычного всплеска на скрутке практически невозможно. Необходимо сравнивать две пары, причём наиболее чёткий результат даёт сравнение битых между собой двоек. В этом случае, комбинируя подключение шнуров можно добиться того, что полярность всплеска в месте разбитости будет меняться.

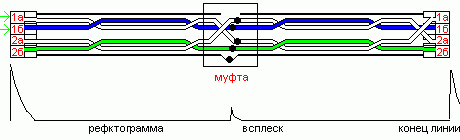

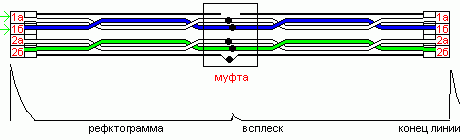

Схематически этот эффект изображён на следующих рисунках.

Если подобный эффект достигнут, можно смело отсчитывать расстояние и вскрывать муфту.
