Конструкция и маркировка ТПП, ТППэп, ТППэпЗ, ТСВ, ТПВ, МТППЗ, МТППэпЗ, КАПЗ, КАПЗоп

18.12.13. Страница дополнена более официальной информацией по ссылке Конструкция кабелей ТПппЗП и ТППэпЗ

Конструкция кабелей связи ТПП (ТППэп, ТППэпЗ, ТСВ, ТПВ)

10 - 20 лет назад кабеля этого типа предназначались для обычной телефонии и считались низкочастотными. Их конструкция с тех пор почти не изменилась, не изменились и частотные характеристики, унаследованные от свинцовых ТГ. Зато заметно изменилась аппаратура, которую на эти кабеля "вешают". Начали сами связисты с аппаратуры уплотнения типа ИКМ и АВУ. Далее включились модемы, подняв скорость передачи данных по кабелям этого типа до 56 К. Сейчас по ним уже запросто передаётся картинка с видеокамер, а скорость передачи при помощи xDSL-технологии уже достигает сотен Мбит/с.

Об электрических параметрах кабелей связи

О защищённости линий связи страница пара - четвёрка

О маркировке ТПП (ТППэп, ТППэпЗ, ТСВ, ТПВ).

Для примера возьмём что-нибудь подлиннее, например ТППэпЗБ 100 х 2 х 0,5

Т - телефонный.

П - полиэтиленовая изоляция жил кабеля.

П - полиэтиленовая изоляция оболочки (В - виниловая).

эп - обозначает, что в кабеле плёночный экран. Ранее чаще использовалась алюминиевая фольга, в этом случае буквы не пишутся.

З - заполненный, то есть содержит гидрофобный заполнитель. По народному "жирный".

Б - содержит броневой покров, то есть, обмотан жестяной лентой.

Далее может содержать буквы обозначающие тип дополнительного покрытия, например Ш - шланг полиэтиленовый

По обозначению бронепокровов (буквы "К", "Б") и подушек (буквы "п", "л", "2л" и "в") есть страница из справочника "Кабели провода материалы для кабельной индустрии" → Защитные покровы

100 х 2 - имеет в своём сердечнике 100 пар. Следует заметить, что в кабелях с ёмкостью 50 пар и более, присутствуют запасные пары. То есть в данном кабеле пар будет 103, или 206 жил. (число запасных пар непостоянно и зависит от производителя кабеля).

Кабеля этого типа выпускаются с числом пар от 5 до 600, причём кое где ещё действуют кабеля и большей парной ёмкости (до 2400 пар).

0,5 - диаметр жил. Сейчас выпускают ТПП с диаметрами жил 0.32, 0.4, 0.5, 0.64 мм, раньше встречался и более экзотические диаметр 0.7 мм.

В кабеле ТСВ буква "С" обозначает станционный, а все возможные варианты маркировки есть на странице из справочника "Кабели провода материалы для кабельной индустрии" → Кабели телефонные

МТППЗ, МТППэпЗ, КАПЗ, КАПЗоп

Кабеля с меньшим числом пар стали выпускать относительно недавно и в маркировке к привычному ТПП спереди добавили букву М, то есть малопарный. Бывают 5-и, 4-х, 3-х, 2-х и однопарные. Отсутствие букв "эп" в маркировке МТППЗ не обозначает, что экран в нём из фольги, в таком кабеле его вообще нет.

КАПЗ от МТППЗ ни чем не отличается, разве что бывает с толщиной жилы 0.9 и 1.2 мм. КАПЗоп содержит стальную оплётку с дополнительной полиэтиленовой изоляцией. Расшифровка маркировки: "К" - кабель, "А" - абонентский, "П" - полиэтиленовая изоляция, "З" - заполненный (с гидрофобным наполнителем).

Расшифровке маркировки оптоволоконных кабелей посвящён:
Справочник по маркировке и назначению оптоволоконных кабелей

Конструкция ТПП, ТППэп, ТППэпЗ, ТСВ, ТПВ, МТППЗ, МТППэпЗ, КАПЗ, КАПЗоп

О системах скрутки жил в кабеле типа ТПП

В кабелях ТПП жилы могут иметь повивную и пучковую скрутку.

Повивная скрутка

Кабеля с повивной скруткой сейчас видимо не выпускаются, но ещё используются. Повивная система скрутки осталась такой же, как старом свинцовом кабеле типа ТГ (кстати ТГ расшифровывается, как телефонный голый). Пары делятся на слои, называемые повивами. В разных по ёмкости кабелях количество пар в каждом повиве различно.

Конструкция телефонного кабеля ТПП, ТГ, порядок повивов кабеля в зависимости от количества пар

Для большей наглядности картинка, показывающая расположение пар в повивном кабеле. ТПП 50 х 2.

Конструкция повивного телефонного кабеля (ТПП,  ТПВ) 50 х 2
Конструкция повивного телефонного кабеля (ТПП, ТПВ) 50 х 2"

Повивной кабель имеет, как правило, бедную расцветку жил. Первая пара в повиве красная, вторая синяя, и она же задаёт направление счёта (по часовой или против), остальные одинакового цвета. Повивы разделены нитками и при снятии оболочки не распадаются; то есть, снимаем первую пару ниток, рассыпается последний повив, далее предпоследний. Надо сказать, что из-за сложности счёта в таком кабеле спайщики часто ошибались с подсчётом пар, либо вовсе игнорировали его. Жилы сращивались просто попарно без учёта счёта, а собирались на последнем этапе монтажа кабеля при прозвонке. Так что вся эта система не прижилась. Некоторый плюс повивного кабеля в меньшей толщине кабеля. Пары в нём укладываются плотнее и сотня повивная заметно тоньше сотни скрученной пучками.

Пучковая скрутка

Рисунок со страницы
Конструкция кабелей
ТПппЗП и ТППэпЗ

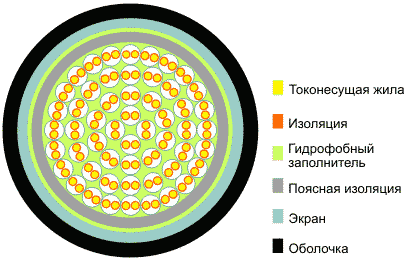

Конструкция кабелей ТПП пучковой скрутки
1. Пара токоведущих жил.
2. Четверка жил.
3. Элементарный пучок 10х2 или 5х4.
4. Поясная изоляция.
5. Алюмополиэтиленовый экран.
6. Полиэтиленовая оболочка.
7. Экранная проволока.

1.2. Конструктивные характеристики

В настоящее время кабеля ТПП (ТППэп, ТППэпЗ, ТСВ, ТПВ) выпускаются с пучковой скруткой, то есть пары скручены пучками по 5 или 10. В зависимости от от общей ёмкости кабеля эти пучки свиваюстя по 50 или 100 пар. Пучки формируются при помощи двух ниток, обвивающих пучок по спирали. Так же пучок содержит цветную нитку или лавсановую ленту, отличающую один пучок от другого. Надо сказать, что не всегда эти нитки имеют оригинальные цвета, то есть в кабеле могут быть два - три пучка с одинаковой ниткой. Возможно производители кабеля ТПП (ТППэп, ТППэпЗ, ТСВ) предполагают, что пучки будут считать так же, как пары в повиве, но я не встречал спайщиков, которые бы на такой счёт полагались - полагаются на прозвонку.

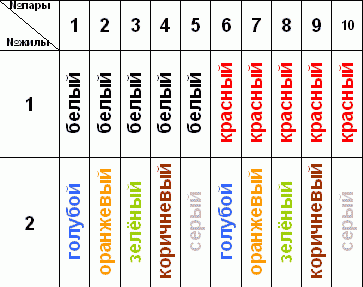

Таблица расцветки пар в десятке кабеля ТПП (ТППэп, ТППэпЗ, ТСВ, ТПВ):

Таблица расцветки пар в десятке кабеля ТПП, ТППэп, ТППэпЗ, ТСВ, ТПВ
Таблица расцветки пар в десятке кабеля ТПП, ТППэп, ТППэпЗ, ТСВ, ТПВ

Подробней о расцветке изоляции жил страницы:
Цветовой счёт в симметричных парных кабелях связи
Цветовой счёт в четвёрочных кабелях связи

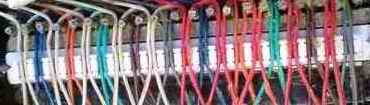

А вот как выглядит эта расцветка в модуле СМЖ при монтаже муфты:

расцветка жил кабеля в модуле СМЖ при монтаже муфты Увеличить
фотографию
расцветка жил кабеля в модуле СМЖ при монтаже муфты

Официально о монтаже модулей СМЖ на странице Сращивание токопроводящих жил и восстановление их изоляции

Учитывая, что пары на плинтах и кроссах (громполосах) принято считать с "0", то разводка жил приобретает следующий вид:

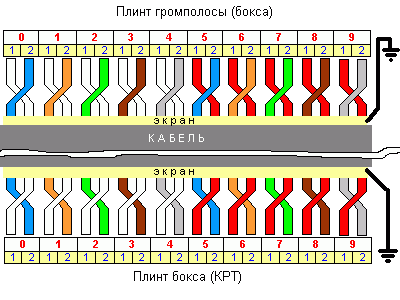

Расцветка пар телефонного кабеля ТПП при зарядке в плинты

Расцветка пар телефонного кабеля ТПП при зарядке в плинты

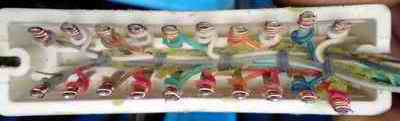

Так выглядит зарядка плинта на фотографии. Учитывая, что это вид сзади счёт перевёрнут наоборот.

Зарядка плинтов бокса БКТ кабелем ТППэпЗУвеличить
фотографию
Зарядка плинтов бокса БКТ кабелем ТППэпЗ

Стоит заметить, что такая разводка не обязательна и долгое время носила рекомендательный характер. Станционным монтажникам или спайщикам при монтаже удобно пользоваться этой расцветкой, избегая лишней прозвонки. Но пользуются ей не все и не всегда именно такой, например, встречаются участки, которые первыми считают пары с красными жилами. Что касается эксплуатации, то кое где сохранился повивной кабель или кабель с другой расцветкой пар (выпускались когда-то и такие) и кабельщики заряжая коробки игнорируют цветовой счёт, полагаясь на прозвонку. Так что, разрезая кабель в длине, и выбирая бело-голубую пару, вы не обязательно выбираете нулевую (первую).

Порядок счёта пар и четвёрок по цветам оговорен в некоторых стандартах. Цвета и счёт в повивном четвёрочном кабеле прописан в ГОСТ 15125-92. Кабели связи симметричные высокочастотные с кордельно-полистирольной изоляцией. Технические условия. И в ГОСТ Р 54429-2011. Кабели связи симметричные для цифровых систем передачи. Общие технические условия. В приложении прописан порядок счета, как пар, так и четвёрок. Выписки из этихдокументов по ссылкам:
Цветовой счёт в симметричных парных кабелях связи
Цветовой счёт в четвёрочных кабелях связи

Далее жилы кабелей, собранные в пучки или повивы обматываются полихлорвиниловой лентой предохраняющей полиэтиленовую изоляцию жил от повышенной температуры и сплавления при монтаже.

Следующим слоем идёт экран, сейчас в основном выпускается с плёночной основой (буквы "эп" в маркировке). Вместе с экраном всегда идёт лужёная, без изоляции жила.

Ну и наконец оболочка.

Первым после свинцовых ТГ появился кабель ТПВ в котором оболочка была виниловой. Первоначально считалось, что этот кабель предназначен для наружной прокладки и прокладки в грунт, и использовался повсеместно. Но вскоре было замечено, что в грунте он теряет изоляционные свойства из-за "намокания". Отличается от ТПП цветом: бывает синим и серым, впрочем, и чёрным то же.

Нeсколько позже появился кабель ТПП. Полиэтилен гораздо меньше напитывается водой (с годами всё же теряет изоляцию) и более пожароопасен - полиэтилен поджечь легче, чем винил. Именно из-за этого он запрещён для прокладки внутри телефонных станций, где на смену ему ложится ТСВ.

В последние годы на оболочку кабелей ТППэпЗ стала наноситься маркировка с маркой кабеля и метражом.
