Шумы обычно индуцируются в кабельных цепях через электростатические (емкостные), магнитные (индуктивные) и резистивные связи. Для снижения этих шумов используют экранирование, скрутку, разнесение подводящих проводов, их соответствующее заземление и хорошую изоляцию.

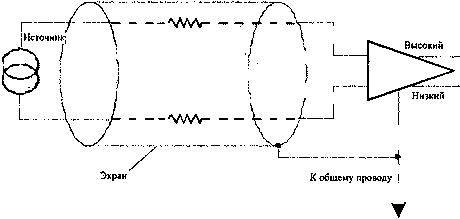

Экранирование представляет собой защиту сигнальных проводов от шума или нежелательных сигналов.
Назначением экрана является снижение величины шума, создаваемого в цепях с низким уровнем сигнала электростатическими или индуктивными наводками. экран можно рассматривать как оболочку, окружающую цепь для защиты ее от наводок.

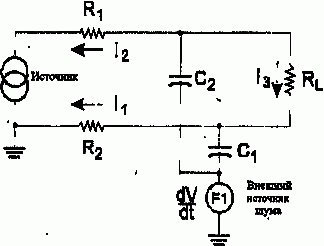

Наводки шумов через электростатические или емкостные связи показаны на рис. 2.24. , Внешний источник шума через емкостные связи C1 и С2 передает шумовой сигнал в линию, в результате суммарный ток создает на резисторах R1? R2 и RL напряжение помех. Сигнал помехи пропорционален длине и сопротивлению проводников кабеля, амплитуде и частоте шумового сигнала и относительному расстоянию от проводников кабеля до источника шума.
Шум из-за электростатической наводки может быть снижен экранированием проводника, отделением от источника шума и скручиванием проводов. По мере увеличения разделения между источником шума и сигнальными проводами наводки снижаются. Скручивание соединительных проводов балансирует емкостную связь, выравнивая значения C1 и С2. Поэтому наводимое на нагрузке напряжение будет одинаковым по величине.

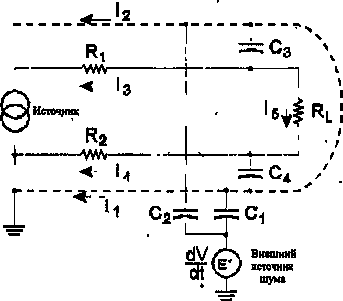

Использование экрана для снижения электростатических наводок показано на рис. 2.25. Наведенные токи текут теперь через экран и возвращаются в землю, вместо того чтобы течь через сигнальные цепи. Когда экран и сигнальный провод на одном конце заземлены, между проводами и экраном будет нулевое напряжение. Поэтому между проводами и экраном не будет тока.
Качество экрана определяет относительная величина емкостей С1 и С2 по сравнению с емкостями С3 и С4. Чем выше качество экрана (возможно использование двух или трех экранов в одном кабеле), тем выше значения С1 и С2 и тем ниже значения С3 и С4. Чем ниже С3 и С4, тем меньше будут наводки в сигнальных кабелях.
