2.11.2. Индуктивные наводки

Индуктивная наводка представляет собой электрическую связь между двумя или более проводниками: когда в одном из них ток меняется, в другом возникает индуктивное напряжение. Рис 2.26 иллюстрирует, какнаводящий провод (источник шума) через магнитную индукцию создает напряжение в цепи сигнала.

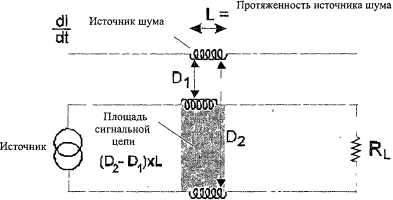

Рис. 2.26. Индуктивная наводка

Меняющееся магнитное иоле наводящего провода создает в сигнальной цепи напряжение, которое пропорционально частоте и величине наводящего тока, площади, занимаемой сигнальной цепью, и обратно пропорционально квадрату расстояния от наводящего провода до сигнальной цепи.

На рис. 2.26 показаны все факторы, необходимые для создания напряжения помех: частота изменения тока, цепь сигнала с заданной площадью и отделение проводников от наводящего сигнала (D1 и D2). Типичным способом снижения эффекта индуктивной наводки является использование в сигнальных цепях скрученных проводников, как показано на рис. 2.27. Расстояние двух сигнальных проводов от наводящего провода приблизительно одинаково, и площадь цепи примерно равна нулю. Уменьшение этой площади практически до нуля снизит наведенное магнитным полем напряжение почти до нуля благодаря одинаковой величине тока, индуцированного в каждом из проводов, поэтому результирующий ток будет около нуля. (Токи создадут на нагрузках напряжения, равные по величине и противоположные по знаку, поэтому они взаимно компенсируют друг друга.)

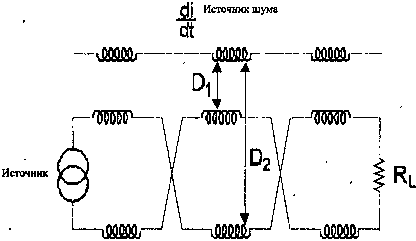

Рис. 2.27. Снижение индуктивных наводок скручиванием проводов

Теме скрутки проводов и защите от взаимных наводок на сайте посвящены страницы:
Измерение переходного затухания на ближнем конце
Защищённость пары и четвёрки в кабелях связи
Разбивка пар, разнопарка, битость пар, прослушка

Использование вокруг сигнальных проводов экранов из ферритовых материалов также может снизить индуктивные наводки. Такие экраны эффективны, поскольку магнитное поле создает в экране вихревые токи, которые продуцируют магнитное поле, противоположное индуцирующему полю. Схема такого способа снижения шума показана на рис. 2.28. Такой тип экрана применяется очень редко и производится лишь по специальному заказу. Иногда используются трубки с высоким содержанием железа, но с ними возникают проблемы коррозии.

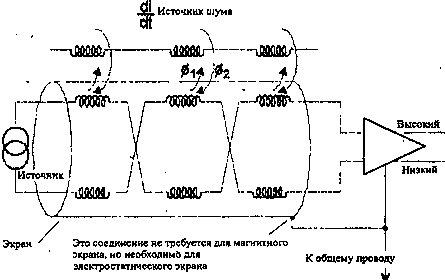

Рис. 2.28. Эффект экрана для снижения индуктивных наводок
