11.8 Монтаж сердечников городских кабелей связи

11.8.1 Сердечники кабелей до начала сращивания жил разбирают на пучки, концы которых плотно перевязывают обрезками жил. В кабелях повивной скрутки сердечники разбирают по полуповивам. Для этого каждый повив делится на два пучка: ближний и дальний. В ближний отбираются примерно 60% групп (пар или четверок), а в дальний - 40%. При разборке повивов счетные группы обоих кабелей должны попасть в одноименные пучки.

11.8.2 Образованные из полуповивов пучки жил кабелей увязываются в две косоплетки: "ближнюю" и "дальнюю". По окончании разборки они объединяются в одну, и на каждом конце кабеля образуется большая косоплетка, в которой пучки увязаны в порядке, обратном очередности их монтажа (рисунок 11.12).

11.8.3 Сердечники кабелей пучковой скрутки разбирают на главные пучки, их подвязывают к кабелю в порядке, обратном очередности их монтажа. Наиболее удаленный от спайщика главный пучок оставляют неподвязанным и разбирают его на элементарные пучки, которые увязывают в косоплетку в порядке, обратном очередности их монтажа.

Группы (пары и четверки) в элементарных пучках разбирают в процессе монтажа.

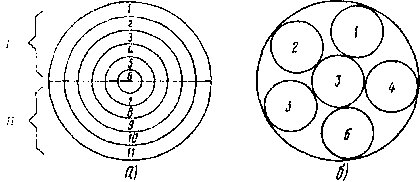

а) повивной скрутки (по полуповивам);
б) пучковой скрутки (по главным пучкам)
I- дальние от спайщика пучки и полуповивы;
II- ближние к спайщику пучки и полуповивы

Рисунок 11.12 - Очередность монтажа жил сердечника городского кабеля

Если главные пучки кабелей имеют повивную скрутку групп, то группы в главных пучках разбирают по полуповивам.

При сращивании кабеля повивной скрутки с кабелем пучковой скрутки из сердечника кабеля повивной скрутки отбирают пучки групп, соответствующие числу групп в главных пучках кабеля пучковой скрутки. Запасные (резервные) пары (четверки) кабелей пучковой скрутки, расположенные между главными пучками, при разборке подвязывают к оболочкам отдельно. Эти пары соединяют в последнюю очередь.

При разделке кабелей типа ТП с разнонаправленной скруткой жил следует увеличить длину оставляемых для разделки концов с таким расчетом, чтобы в соединительной (прямой) муфте длина сердечника была не менее 1 м, а в сборной муфте - не менее 1,2 м. Во время разборки сердечника следует соблюдать осторожность, чтобы не допустить рассыпания пар.

Сердечник кабеля при разматывании поясной изоляции должен быть скреплен на конце бандажом из обрезков жил, после чего он разбирается на главные пучки, каждый из которых, в свою очередь, также скрепляется бандажом на конце. При разборе следует избегать резких изгибов главных пучков. Затем главные пучки разбирают на элементарные 10x2 пучки. При этом следует выделять пучки с трудно различимой скруткой, а пучки с заметной скруткой сразу увязывать в порядке, обратном очередности монтажа.

Для отбора пар на пучок с трудно различимой скруткой накладывают несколько бандажей на расстоянии от 100 до 120 мм друг от друга. На пучке выбирают участок между бандажами, где можно различить хотя бы несколько пар.

Если этого сделать не удастся, рассыпавшиеся пары нужно отобрать, ориентируясь на расцветку жил и на близость жил друг к другу. При невозможности разобрать пары на данном участке следует попытаться сделать это на других участках, ограниченных бандажами. Если и эта мера не приведет к успеху, то пары отбираются с противоположного конца кабеля по прозвонке.

11.8.7 Сращиваемые концы кабелей с разобранными сердечниками закрепляют на консолях таким образом, чтобы соединяемые полуповивы или пучки обоих кабелей находились друг против друга, а расстояние между обрезами оболочек соответствовало размерам используемой муфты. Смонтированный сросток жил должен быть симметричен относительно оси, проходящей через центры сращиваемых кабелей и иметь достаточную плотность. При сращивании жил индивидуальными соединителями первоначально сращивают наиболее удаленные от спайщика полуповивы и пучки, их жилы сращивают с определенной слабиной, которую уменьшают по мере приближения к центру.

11.8.8 При сращивании жил следует соблюдать следующие правила:

а) не допускать «разбивки пар», то есть соединения жил одной пары (четверки) с жилами двух разных пар (четверок);

б) группы (пары, четверки) каждого повива, пучка одного конца кабеля должны соединяться с одноименными группами, повивами и пучками другого конца кабеля. Для кабелей одинаковой емкости переход из одного повива или пучка в другой не допускается; исключения допускаются только при различном числе групп в одноименных повивах или пучках сращиваемых кабелей или при необходимости замены в них поврежденных пар четверок);

в) на всем протяжении кабеля одной и той же емкости должна сохраняться непрерывность контрольных и счетных групп (пар и четверок) каждого повива и пучка. В разветвительных муфтах контрольные и счетные группы основных кабелей Должны, по возможности, соединяться с контрольными и счетными группами ответвляющихся кабелей;

г) при возможности должны сращиваться жилы и группы с одинаковой или сходной расцветкой изоляции. В паре жилу с более яркой расцветкой изоляции принято считать жилой "а";

д) при различном числе групп в главных пучках сращиваемых кабелей (например, 50x2 и 100x2) элементарные пучки двух главных 50x2 пучков одного кабеля должны соединяться с элементарными пучками одного 100x2 пучка другого кабеля;

е) в разветвительных муфтах внутренние повивы или пучки основного кабеля должны сращиваться с ответвляющимися кабелями большей емкости. По мере уменьшения емкости ответвляющихся кабелей их соединяют со все более удаленными от центра повивами или пучками основного кабеля;

ж) запасные группы кабеля (сверх его номинальной емкости) должны сращиваться на всем протяжении линии. При неодинаковом числе групп в монтируемых кабелях свободные группы выводятся на поверхность сростка, изолируются и закрепляются на нем перевязкой из ниток;

з) поврежденные пары кабелей необходимо также вывести на поверхность сростка, соединить между собой и изолировать.
