10.7. Измерение переходных затуханий.

При измерениях в технике связи необходимо контролировать не только изменения мощности передаваемых сигналов, но и мощности помех. Переходные токи помех, возникающие из-за паразитных связей между цепями, характеризуются переходными затуханиями между влияющей целью я цепью, подверженной влиянию, или, как говорят, защищенностью второй цепи от первой. Если обе цепи с обеих сторон нагружены согласованно, то cooтношение кажущейся мощности Р1 сигнала на входе влияющей цепи я кажущейся мощности Р2 переходных токов на входе (на той же станции) цепи, подверженной влиянию, характеризуется в децибелах величиной 10 lg P1/P2. Эта величина называется переходным затуханием на ближнем (передающем) конице. Таким же выражением определяется переходное затухание на дальнем приёмном конце: 10 lg P1/P2 но здесь в числителе та же кажущаяся мощность сигнала на входе влияющей цепи, а в знаменателе – величина кажущейся мощности переходных токов на дальнем (на другой станции), приёмном конце линии, подверженной влиянию. Чем больше переходное затухание, тем меньше переходной (мешающий) ток.

На рисунке 10.9 представлены схемы для измерения переходных затуханий.

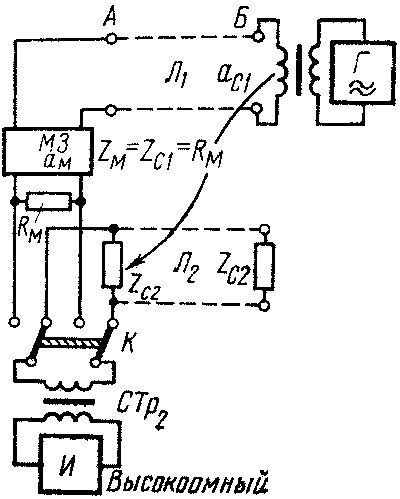

Схема измерения переходного затухания на дальнем конце

Рис.10.9. а) Схема измерения переходного затухания на дальнем конце

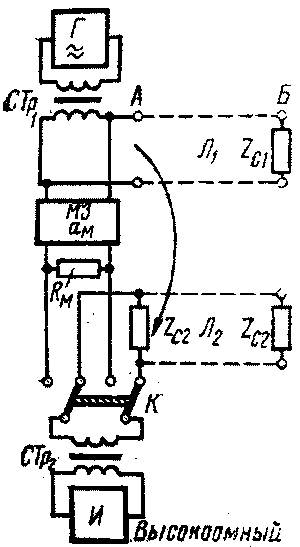

Схема измерения переходного затухания на ближнем конце

Рис.10.9. б) Схема измерения переходного затухания на ближнем конце

Величина переходного затухания, как правило, велика (по нормам от 50 до 139 дБ). Поэтому в цепи, подверженной влиянию, приходится контролироватьвесьма малые уровни, поскольку подача при измерениях во влияющую цепь слишком большого входного напряжения недопустима (это не соответствовало бы нормальному режиму работы влияющей цепи и, кроме того, вызвало бы но всех соседних, работающих, а не измеряемых цепях слишком большие помехи). Естественно, что эти обстоятельства вынуждают в обеих схемах рис. 10.9 использовать метод сравнения. Для обеих схем фиксируют значения затуханий| магазинов, когда показания высокоомиого индикатора одинаковы в о6оих положениях ключа К. Переходное затухание на ближнем конце для схемы рис. 10.9а определяют по формуле

a0=am+10 lg|Zc2/Zc1| ,         (10.14)

а переходное затухание на дальнем конце для схемы рис. 10.9б находят из формулы

a1=am+10 lg|Zc2/Zc1|+ac1 ,    (10.15)

где Zc2 и Zc1 — соответственно характеристические сопротивлении влияющей цепи I и подверженной влиянию цепи II; ac1 - характеристическoe затухание влияющей цепи.

Разность уровней сигнала и помехи, определяемая из (10.15) величиной
am+10 lg|Zc2/Zc1| , характеризует защищённость цепи II от цепи I, по дальнему концу и численно равна ей, если направление передачи по обеим цепям от станция А к станции Б, а уревни передачи и затухания обеих цепей одинаковы. Защищённость на ближнем конце при одинаковых яаараялениях и уровнях передачи совпадает по величине с переходным затуханием на ближнем конце, а при разных же направлениях передали существенно меньше его.

Широко распространенным прибором дли измерения переходных затуханий является прибор КИПЗ 300 Вместо магазина затуханий в нем используется высокоомный делители напряжения (поэтому при сборке схемы, аналогичной рис. 10.9б, выход цепи нагружается на Zc1) Погрешность измерений прибором КИПЗ-300 порядка ±2.0 дБ, диапазон частот — от 0,2 до 300 кГц

Как правило, переходное затухания иа передающем конце измеряют с обоих концов усилительного участка, но без перемены мест влияющей и подверженной влиянию цепей (по принципу взаимности это не изменило бы затухания). Защищённость же на дальнем конце измеряют с одной стороны усилительного участка, но с переменой мест влияющей и подверженной влиянию цепей.
