Виды повреждений изоляции линий связи. Способы расчёта и поиска
Электрическая изоляция
Термин "изоляция" в среде электриков и связистов часто применяется в значении "сопротивление изоляции". То есть элемент конструкции кабеля и сопротивление изоляции линии обозначаются одним и тем же словом, и понимаются по смыслу. Говорят: "померь изоляцию", "проверь изоляцию", но и "протри изоляцию"
В измерении сопротивления изоляции есть ещё одна тонкость. Электрическая изоляция проверяется не столько измерением сколько испытанием. Например, маленьким цифровым тестером можно померить сопротивление в 100 и даже 1000 Мегаом, но такое измерение не является правильным. Измерение должно проводится с подачей на испытуемый участок повышенного напряжения. Для связи это обычно 120 или 400 Вольт, для электриков 500, 1000, 2500 В. Эти напряжения, как правило образуются преобразователями специальных измерительных приборов - мегомметров. Функция мегомметра в связных приборах есть в составе комплексных кабельных измерителей, например, таких как ПКП или ИРК-ПРО
Изоляция - самый болезненный для связных линий параметр. Ибо даже небольшая с точки зрения обывателя царапина может отключить телефоны в небольшом микрорайоне. Легко мерится, но далеко не всегда легко находится. Нормы на этот параметр есть на странице → Справочные данные о кабелях связи ТПП и КСПП. Нормы на смонтированные линии связи
Повреждения изоляции кабельных линий.

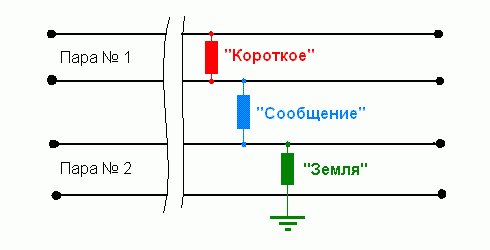

В зависимости от того изоляция между какими жилами или элементами кабеля повреждена телефонисты различают три типа повреждений электрической изоляции: короткое замыкание, сообщение и земля.
Короткое это нарушение изоляции между двумя жилами одной пары. Короткое замыкание у телефонистов несколько отличается от аналогичного понятия в радиотехнике, так уменьшение изоляции между жилами в сотни мегом у связистов уже короткое. А короткое в 1 – 2 мегома уже делает абонентскую линию нерабочей.
Сообщение – нарушение изоляции между двумя жилами разных пар. В эксплуатации определяют тип повреждения ещё на кроссе, и сообщение определяют по наличию постороннего напряжения на паре. Один из нюансов заключается в том, что если на кроссе отключить пару, сообщающуюся с искомой, то станционный прибор или компьютер покажет что в линии всё нормально. Как правило, чистое сообщение в кабеле возникает при попадании воды в муфту или в кабель. Для абонентов это повреждение вызывает эффект «круглого стола» или «конференции». Слышны переговоры каких-то посторонних людей, которые, в свою очередь слышат вас и можно при этом лихо обложить кого-нибудь матом или самому услышать что-нибудь этакое. Следует различать сообщение с таким понятием, как прослушивание, или правильнее, пониженное переходное затухание, но об этом в разделе измерения переменным током.
Земля – нарушение изоляции по отношению к заземлению. Иногда на кроссе определяя повреждение, как землю, путают его с сообщением. Происходит это из-за того, что станционный прибор не видит постороннего напряжения на линии, а повреждённая жила сообщается с «+» другой пары. Для приборов типа ИРК-ПРО особой разницы нет, а вот более старым может мешать постороннее напряжение присутствующее на такой паре.
Повреждения изоляции линий связи
Как это всё ищут. Чем ниже изоляция, тем проще найти повреждение. А если в том же кабеле присутствуют целая жила с хорошей изоляцией, то всё довольно просто. Коротим на противоположном конце линии повреждённую жилу с чистой, со своей стороны включаем три провода прибора (ИРК-ПРО, ПКП, ПКМ или другой с мостовой схемой): два провода «А» и «В» идут на «чистую» и повреждённую жилу соответственно, «С» заземляется.

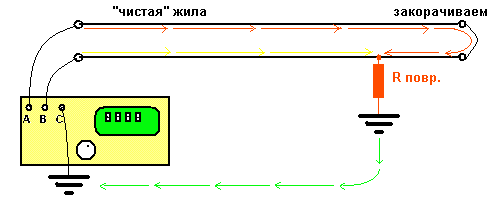

Мостовая схема сравнения плеч
На картинке урезанный вариант мостовой схемы измерения Муррея. Прибор сравнивает сопротивление между проводами «А» и «В» (жёлтая и красная стрелки). По полученному результату и судят о расстоянии до повреждения. В современных приборах это всё упрощено до безобразия. Вносим в прибор, длину или тип кабеля – получаем ответ в метрах или процентах от общей длины, если длину и тип кабеля не ввели.
При казалось бы простом принципе тестером эту операцию проделать невозможно. Причина в том, что Rповр. постоянно «плавает» и фокус именно в одновременном сравнении сопротивлений.
• Всё это хорошо работает при повреждении изоляции до 10 мегом. Если сопротивление больше, погрешность измерений резко возрастает. Так же сильно растёт погрешность, если чистую жилу найти не удаётся и приходится мерить с тем, что есть.
• Если все жилы «землят» одинаково применение мостовых методов бессмысленно. Причём ИРК-ПРО, например, всё равно выдаёт какой-то результат, не верьте - обманывает.
• Если сопротивление изоляции этих жил отличается более чем в 3 раза, имеет смысл померить с использованием коэффициента К, но в этом случае рекомендуют провести измерения несколько раз и с обеих сторон линии. Как правило, разброс показаний очень большой и судить о месте повреждения можно лишь ориентировочно.
• Если «земля» на всех жилах менее 10 кОм имеет смысл использовать рефлектометр.
Особенности включения прибора при разных типах повреждения изоляции кабеля.

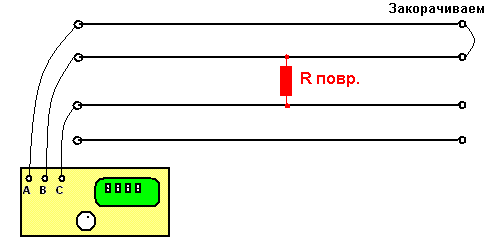

Сообщение в кабеле с включенным питанием остальных пар ищется так же, как и земля. Современным приборам всё равно куда пойдёт ток утечки, пройдя через Rповр., они мерят соотношение плеч. Если же кабельная линия полностью отключена, то такой номер не пройдёт. Придётся искать, какая жила, с какой сообщается. Далее на найденную жилу подключают к проводу «С» прибора или заземляют.
Сообщение

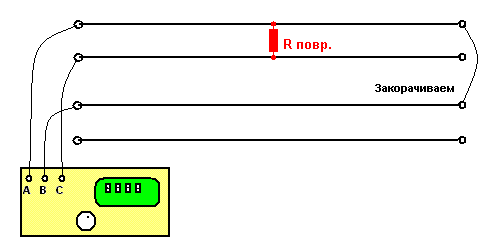

Короткое мерится похожим образом. Только шнур «С» подключается к жиле этой же пары, провод «А» включается уже в жилу другой пары и коротятся на другом конце уже другие жилы.
Короткое
Обладатели ПКП могут посетить страничку методикой работы ПКП-5 или конкретно методы Муррея, и Купфмюллера.
Изоляция экрана
Норма 5 Мом/км прописана в документах очень давно, как обязательная изоляция защитной оболочки кабеля. Относится также к броне оптоволоконного кабеля. Норма в некоторых документах имеет оговорку, при невозможности найти повреждение допускается изоляция 1 Мом/км. Не влияет на другие параметры, но, тем не менее является доказательством герметичности оболочки. В реальности в новом кабеле изоляция экрана от 40 до 30000 Мом. И раньше и сейчас измерение этого параметра часто игнорировалось при приёмо-сдаточных измерениях, а зря.
Несколько лет назад кабель выпускался без наполнителя, без буквы "З" в маркировке. Негерметичность оболочки проявлялась очень быстро либо падением изоляции жил, либо сильным расходом воздуха при установке магистрали под избыточное давление (установки КСУ и аналогичные). То есть все "дырки вылазили" почти сразу. С появлением кабелей с гидрофобным наполнителем ситуация изменилась, а эксплуатирующие организации частенько не обращают внимание на то, что строители сдают им кабеля с "задранной" оболочкой. Кабель с гидрофобом несмотря на довольно большую дыру очень долго сохраняет изоляцию жил, даже если кабель лежит во влажном грунте. То есть, по привычке померили изоляцию, ёмкость, шлейф, иногда переходное затухание: остались довольны и всё. Если вам сдают кабель с гидрофобом, проверяйте экран обязательно. Мне приходилось находить повреждения при изоляции экрана в 1,2 Мом, при этом дырка оказалась 7 мм в диаметре. Естественно, что обещанных кабельным заводом 25 лет безоблачной эксплуатации вы с такой "дыркой" не дождётесь.
Поиск повреждений оболочки кабеля (изоляции экрана)
Если кабель проложен в грунте, проще всего искать комплектом генератор-кабелеискатель-штыри описанным на соответствующих страницах.
Если кабель разветвлён, то есть сначала 100х2, перчатка, 50х2 + 30х2 + 20х2, то муфту-перчатку лучше вскрыть. Здесь вообще метод деления на части часто оказывается самым эффективным.
Можно воспользоваться мостовыми схемами измерения в случаях, если смонтированный кабель не имеет муфт или состоит из одинаковых и по парной ёмкости и произведённых одним кабельным заводом длин кабеля.
Объяснюсь. Сопротивление цепи экрана ни где не нормируется, то есть в 1км ТППэпЗ 50х2х0.5 экран может иметь сопротивление от 6 до 20 Ом и зависит от толщины алюминиевого покрытия. То есть один завод делает кабель с экраном в 8 Ом/км, другой 14. Естественно, о какой-то точности при таком разбросе говорить не приходится.
И, всё таки, если вы имеете однородный кабель мостовой схемой воспользоваться можно.
Если у вас есть ИРК-ПРО можно воспользоваться возможностью прибора измерять несимметричный кабель или искать повреждение по вспомогательным жилам. Вместо вспомогательных жил используется одна пара кабеля. Если экран кабеля однороден, получается достаточно точно. В ИРК-ПРО-Альфа на экране даже схема соответствующая рисуется. Измерение проводится в два этапа, на индикаторе появляются соответствующие подсказки и если предварительно ввести длину кабеля, то результат высветится в метрах.
Метод может быть использован для поиска повреждений оболочки оптоволоконного кабеля, но для этого уже нужно разматывать вспомогательный кабель поверх трассы, потому, что в современных оптических кабелях не закладывается дополнительных жил, необходимых для измерения мостовыми методами.
Поиск повреждений экрана кабеля связи методом Муррея
Кто больше привык доверять методу Муррея может попробовать ещё один способ:
1. Мерим шлейф пары. Сразу можно вычислить длину, если она неизвестна. Предположим 344.8 (Ом), длина 2км.
2. Мерим шлейф цепи жила-экран. Получается почти в 2 раза меньше 183.7 (Ом).
3. Вычисляем сопротивление 1 жилы. Оно равно в нашем случае 344.8/2=172.2 (Ом).
3. Далее находим сопротивление экрана. Отнимаем от сопротивления жила-экран сопротивление жилы. 183.7-172.2=11.5 (Ом).
Следующим шагом является "создание" жилы с сопротивлением равным сопротивлению экрана.
4. Для этого десяток (иногда требуется 2) кабеля закорачиваем между собой и с экраном кабеля.
5. На другом конце мерим шлейф и изменяем количество запараллеленных жил. Добиться в данном случае надо шлейфа ровно в два раза большего, чем сопротивление экрана. В нашем случае: 11.5х2=23.0 (Ом). Например закоротили все 20 жил: получили шлейф 18.7 (Ом) - мало, откидываем 1 жилу: 19.2 - опять мало. Иногда участвующих в измерении жил может быть 10, иногда 15. (количество требуемых жил можно вычислить, но проще распараллеливать по одной).
6. Далее, добившись нужного шлейфа производим измерение методом Муррея или, для ИРК-ПРО, режим "утечка". В данном случае экран - это повреждённая жила. Предположим результат 75% или коэффициент 0.75
7. Полученный результат умножаем на известную длину кабеля: 2000х0.75=1500 (метров).
Иногда не удаётся добиться жилами сопротивления равного сопротивлению экрана. Это может получиться при измерении КСПП, жил всего 4. Мерим сначала с 3-мя, затем с 4-мя жилами результат усредняем. (погрешность будет больше).
К этой теме также → Теория измерения расстояния до повреждения из ИРК-ПРО
