2.11.5. Резистивные наводки

Резистивные наводки (рис. 2.29) возникают, когда два или более сигнальных провода имеют общий второй провод. Если общий проводник имеет сопротивление, ток сигнала от любой нагрузки вызывает повышение напряжения на всех нагрузках. Вдобавок шум, вызывающий ток в общем проводе, будет создавать напряжение помех на всех нагрузках.

Рис. 2.29. Резистивные наводки

Чтобы избежать наводки через сопротивление, можно осуществить одно из двух.

• Использовать в качестве второго провода проводник или шину с низким сопротивлением, когда нельзя избежать общего провода. (Для критичных приложений нужно минимизировать как сопротивление, так и индуктивность шины.)

• Всегда, когда возможно, использовать раздельные вторые провода.

Несколько альтернативных решений проблемы наводок через сопротивления показаны на следующих диаграммах. На рис. 2.30 показан идеальный случай раздельных вторых проводов для сигнала. Здесь общий второй провод сведен к общей конечной точке на одной стороне связи. На рис. 2.31 показано использование массивной шины с низким сопротивлением. Обратите внимание, что индивидуальные выходы каждого передатчика и приемника также должны иметь как можно меньшее сопротивление.

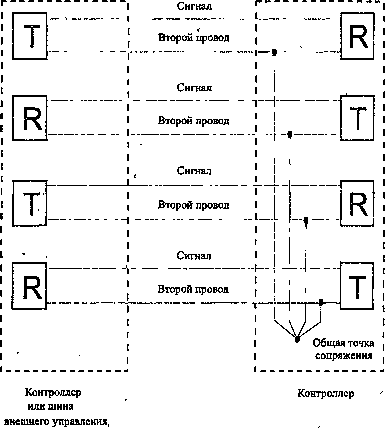

Рис. 2.30. Система кабелей с раздельными выходами сигналов

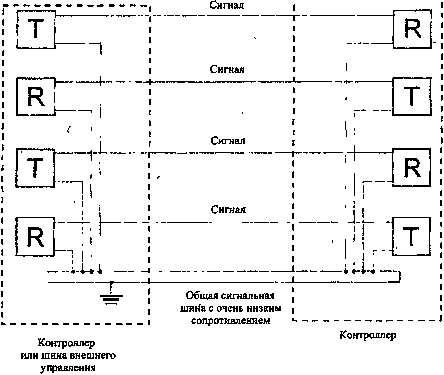

Рис. 2.31. Система кабелей с общим вторым проводом
