Ответы на вопросы по эксплуатации кабелей связи

Прослушка, переходное затухание, сообщение

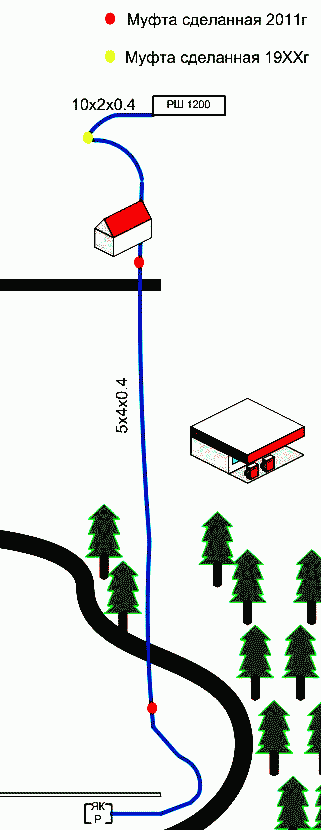

Трасса кабеля с муфтами и оконечными

→ ?

вчера ездил на повреждение-10х2 сообщение. после измерений выяснилось что сообщение за счёт разбитости пар. Нашли одну муфту, она хорошо была видна на рефлектограмме ирк-про "альфа".длина линии около 670 м.возле ШР была муфта это метров около 30 от РШ.

При вскрытии муфты увидели что конец который по длиннее 10х2 скручена по четвёркам. После прозвонки выяснилось что пары в четвёрках побиты. При дальнейших измерениях конкретных результатов не обнаружилось. Теперь ищем при помощи лопаты и деления отрезков пополам. Как такие повреждения искать натолкните пожалуйста. Мерил ИРК-ПРО АЛЬФА по разбитости показывает 50% А-ВхС, после того как поделили линию 50%, мерил в две стороны тоже самое 50 %.Рефлектометром вообще ничего не видно. А муфты то походу есть. Кабель старый и ни кто из старожил не помнит о них, только говорят что она с нова такая, просто раньше стояла координатка и на 10-ке было много "саков",а теперь F-ка и 10-ка полностью занята. Знаю только одно, при помощи лопаты можно найти всё.!

По Вашему описанию ни чего не понял. К таким сложностям надо схемку (прислал позже). Поэтому просто по теме.

Сообщение или разбитость или неправильная сборка на плинтах? Разберитесь в понятиях, Вы, по-моему, здесь недопоняли и поэтому не совсем хорошо видите картину повреждения. Бывают случаи, когда линию собирали правильно по всей длине, а побили пары (попутали жилы) при монтаже плинтов, в этом случае рефлектометр ни чего не покажет, ведь линия однородна. В этом случае часто помогает измерение переходного затухания (ИРК-ПРО ДЕЛЬТА). У Вас нет значения "переходного" (дБ) из чего я и заключил, что его вообще не измеряли. Причём стоит померить и при неправильном включении пар.

Насколько я понял часть линии парная, а часть четвёрочная. При такой разнице поиск разбитости по ёмкости в ИРК-ПРО АЛЬФА работать будет с очень очень большой погрешностью, ведь рабочая ёмкость при четвёрочной скрутке меньше чем в парной.

Вообще-то подавляющее большинство спайщиков при таких сложностях предпочитают всё перерастить заново. Мне всегда удавалось найти место разбитости, но я последние годы работал со строителями, а они, как правило, все свои муфты помнили.

→ ?

Что нам даёт измерение переходного затухания? У нас нет ИРК-ПРО ДЕЛЬТА, да и вообще при моей памяти когда я пришёл к нам в связь не мерили переходное затухание...

Кстати сегодня опять ездил на такое повреждение, но уже гораздо проще. Начали от АТС и дошли до ЯКР, определили что сообщение сообщение по троечному кабелю, т.е. сообщение было только между двумя абонентами, а третий не прослушивался. Произвёл измерения изоляции между парами и определилось что сообщение за счёт побитости пар в двоечном кабеле, т.е. картина такая от ЯКР лежит 3х2-м- 2х2-м-1х2(от каждой муфты на абонента лежит 1х2).Искать пришлось при помощи генератора и кабелеискателя, на пересечении отвода к абоненту и линии нашли одну муфту, которую вскрыли. После вскрытия обнаружили, что 2х2 скручен парно, а нужно звёздно. Мои кабельщики первый раз видели такое, хотя и проработали уже изрядно. и я 100% уверен что если бы сами ложили такой кабель точно так же скрутили муфты, как это и сделали строители.))) Завтра будем искать вторую муфту и переделывать

Измерение переходного затухания даёт очень много и если оно у вас не делается, то очень зря. Измерение переходного проводилось очень давно, но, согласен, не везде. Когда начинал, 14 лет назад, применялся комплект ипз-4, но на складе нашёл ИПЗ-2 (ламповый, но рабочий). Видел ИПЗ-5. Но у нас купили ИРК-ПРО ДЕЛЬТА, а вообще какой-то прибор из серии ИРК-ПРО Альфа, содержит это всё в одном.

Есть понятие "прослушка", а есть "сообщение". Сообщение это пониженная изоляция между жилами разных пар, а при прослушке изоляция может быть идеальной, а абоненты друг друга слышат. По правильному это явление называется пониженное переходное затухание, и оно не возникает самостоятельно, а является следствием неправильной скрутки в муфтах или на оконечных устройствах. Поэтому является важной частью приёмо-сдаточных измерений.

Всё это со схемами и рисунками объяснял на страницах: изоляция, переходное, пара - четвёрка

С кабелями 2х2 или 1х4 сталкивался сам и даже описал на странице лопата, (О неточности маркировок кабеля и разнице двоечной и четвёрочной скруток).

Прослушку можно определить и генератором с трубкой. Собственно все приборы этого класса это генератор + измерительная часть. В ИПЗ-4 даже стрелочного индикатора нет, только магазин сопротивлений и наушники.
