Плинтами в связи называют деталь боксов БМ, БКТ, БКТО к которым непосредственно подключаются жилы кабелей и измерительных шнуров. Плинты старого типа, 9У (ТУ 45-88 6е0.364.003), от бокса БКТ и новые, чаще называемые как "кроновские" или "под врезку", отличаются кардинально, поэтому далее они описаны отдельно. На странице Плинты "под врезку" (кроновские). Бокс БКТО

Плинты старог типа

Наиболее часто понятие плинт применяется к детали бокса БКТ. Но стоит заметить что пластиковая или фарфоровая деталь с контактами и вилками в боксе БМ, КРТ и ЯКР тоже является плинтом. ЯКР - ящик кабельный распределительный

Плинтами так же называют соответствующую деталь всевозможных типов ЯКР (ящиков кабельных распределительных). Но тут что-либо систематизировать довольно сложно, так как за последние 20-30 лет выпускалось слишком много разновидностей этих изделий. На фотке ЯКР с устройством по типу громполосы, с предохранителями и разрядниками. Белая часть изделия - фарфоровый плинт

Боксы  междугородные (БМ)

Боксы междугородные (БМ)

Применялись и применяются для распайки пар магистральных и внутризоновых кабелей, а также симметричных элементов комбинированных коаксиальных кабелей. В настоящий момент выпускаются: БМ 1-1, БММ 2-3, БМГ 2-2, БМВМ 2-2.

Цифры обозначают количество плинтов и количество вводов кабелей соответственно. Комплектуется соответствующим числом плинтов: типа ПН-10 (на 10 пар) или ПЭ-6 (на 6 пар). В зависимости от типа плинтов в маркировку могут быть добавлены цифры, обозначающие количество пар на боксе. Например, БММ 1-2 (20х2) - два плинта типа ПН-10; БММ 2-3 (18х2) - три плинта типа ПЭ-6

Бокс БКТ (бокс кабельный телефонный)

Бокс БКТ 100x2(бокс кабельный телефонный)
Тут
Увеличен-
ные фото

Самое распространённое изделие, применявшееся для оконечивания телефонных кабелей на просторах СНГ. Официально о его зарядке в "Руководстве по строительству..." на странице 11.30 Монтаж боксов типа БКТ.

Боксы БКТ безусловно старожилы в телефонной связи. Изначально предназначались для зарядки кабелями со свинцовой оболочкой (ТГ) и изготовлялись с чугунными корпусами. Позже корпуса стали делать из сплавов алюминия.

 Телефонный бокс БКТ 30x2
БКТ 30x2, Тут
Увеличенные
фото

Бывают ёмкостью в 100, 50, 30, 20, 10 пар. Соответственно под эти типоразмеры были сконструированы шкафы ШР и ШРП. Для боксов ёмкостью в 50-10 пар в этих шкафах предусматривались специальные кронштейны.

Плинты бокса БКТ изготавливались из термореактивной пластмассы, эрамида, карболита и даже фарфора и соответственно были различных цветов. Относительно недавно к плинтам от боксов БКТ стали добавлять "под винт", чтобы отличать их от плинтов новых, "кроновских", "под врезку"

В процессе эксплуатации в сырых шкафах и помещениях могут терять свои изоляционные свойства, причём достаточно быстро (часы, сутки) и вплоть до нескольких МОм, а при более длительном намокании и образовании окислов на клеммах до нескольких кОм.

Тем не менее, боксы БКТ лучше защищены от влияния повышенной влажности, чем изделия с кроновскими "под врезку" плинтами. Между плинтами и корпусом бокса ложится влагонепроницаемая прокладка, что препятствует попаданию воды в кабель при неправильной эксплуатации бокса. Фотографии боксов БКТ после 15 лет эксплуатации есть на странице Распределительный телефонный шкаф в эксплуатации

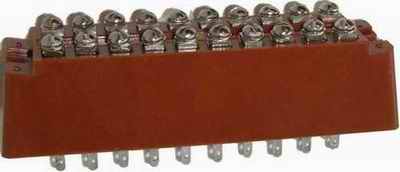

Плинт 9У бокса БКТ (под винт)
Тут Увеличенные фото

Плинт 9У бокса БКТ (под винт)

Фото заряженного плинта с обратной стороны есть на странице Зарядка и распайка плинта бокса БКТ

Далее → Бокс БКТО. Плинты кроновские (под врезку)
