Виды измерений ВОЛС. Измерения оптоволокна

Измерения ВОЛС (оптоволокна) оптическими тестерами

Измерения оптоволоконных линий оптическими тестерами

Собственно с оптоволокном производят два вида измерений. Первый это оценка общего затухания сигнала от одного оконечного устройства до другого. Суть его в том, что с одной стороны к волокну подключается инфракрасный лазер с длиной волны соответствующей требуемому окну прозрачности. С другой включают фотодиод и по изменению тока через него определяются потери в волокне. Этот класс приборов называют оптическими тестерами. В настоящее время имеют карманные размеры. Различаются составом отдельного блока, то есть в каждом блоке могут содержать и излучатель и приёмник или излучатель отдельно приёмник тоже. Не способны определить расстояние до повреждения и применяются только для контроля целостности или для приёмо-сдаточных измерений. Выдают значение в децибелах.

Более подробно и официально тема измерений оптическими тестерами раскрыта на странице "Измерение потерь с помощью оптических тестеров" из книги Листвиных "Рефлектометрия оптических волокон".

Измерения ВОЛС (оптоволокна) оптическими рефлектометрами

Измерения оптоволоконных линий оптическими рефлектометрами

Второй вид - измерение оптическим рефлектометром.

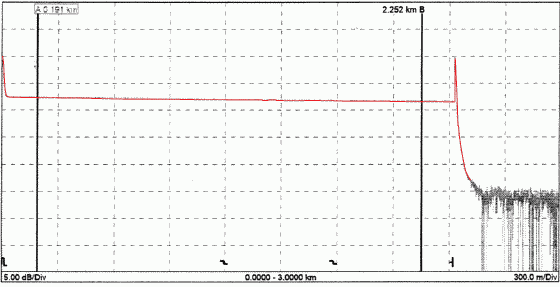

Рефлектограмма измерений оптоволокна изображённая оптическим рефлектометром.

В отличие от измерений на медном кабеле рефлектрограмма на оптоволокне красива и понятна. Прибор сам отмечает то, что принимает за начало линии, конец и другие неоднородности.(на рисунке соответствующие галочки внизу). Сам составляет таблицу этих неоднородностей, называемую таблицей событий. Вносит в эту таблицу и расстояние и величину затухания на всём, что принимает за события. Как правило не ошибается или ошибается незначительно. Иногда пропускает хорошо сваренные стыки в муфтах при затухании на них менее 0,05 дБ. В этом случае предусмотрена возможность добавления события в ручную.

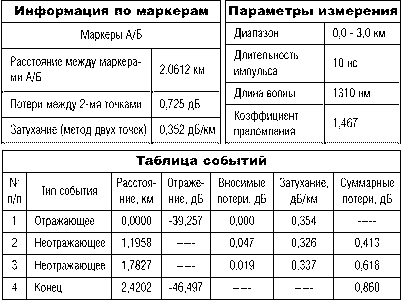

Таблица заполняемая автоматически ПО рефлектометра.

Наиболее значимыми параметрами являются:

длина волны, соответствует выбранному окну прозрачности. Для одномодового 1550 и 1310 нм, для многомода 1300 и 850 нм.

коэффициент преломления. Во многом аналогичен коэффициенту укорочения при измерении медного кабеля. Влияет на точность измерения расстояния. При монтаже и приёмо-сдаточных измерениях берётся из паспортов барабанов, а при плановых из паспорта трассы. Как правило вся документация по оптоволокну ведётся аккуратно и «липа» встречается редко.

Оптические рефлектометры могут быть выполнены, как цельным прибором, имеющим всё «на борту», так и работающими в паре с компьютером. Те у которых «всё в одном» более удобны для работы и компактнее, но стоят дороже. Зато, на работающих в паре с ПК можно веселее провести время (всё таки полноценный компьютер с собой).

В настоящее время некоторые модели запросто умещаются в кармане. Все оптические рефлектометры имеют возможности для записи и передачи данных на цифровые носители.

---

Подробнее и более официально тема оптической рефлектометрии раскрыта на страницах книги Листвиных "Рефлектометрия оптических волокон". На сайте из этой книги есть главы:

Принцип действия OTDR • Назначение OTDR • Мертвые зоны для событий • Мертвые зоны по затуханию • Методика измерения длины волокна • Инструментальные ошибки • Типичные ошибки оператора • Методические ошибки • Разрешающая способность при измерении длины • Определение места повреждения волокон • Измерение полных и погонных потерь • Измерение потерь в сростках волокон • Влияние мертвых зон • Ошибки из-за флуктуации диаметра модового пятна • Двухсторонний анализ рефлектограмм • Измерения на двух длинах волн • Метод шлейфа

Из книги "Волоконная оптика. Теория и практика" есть страница Оптические рефлектометры временных интервалов

---

Стоит заметить, что в оптоволоконном кабеле измеряется ещё и изоляция оболочки . Оптоволокно то же боится воды, в воде стекло мутнеет и теряет свои оптические качества (на рефлектограмме участки, долго находившиеся в воде, выглядят как очень плохие стыки). Поэтому целость полиэтиленового покрова брони контролируется обычным мегомметром. Методы поиска повреждений оболочки такие же, как в медном кабеле. Но, учитывая что дополнительных проводящих жил в оптическом кабеле нет чаще используется метод описанный на страницах:
        →   Подключение генератора кабелеискателя.
        →   Индукционный метод. Поиск трассы кабеля кабелеискателем.
        →   Контактный метод. Поиск повреждения кабеля штырями или ИМПИ-3.

Дальше на Измерения кабелей ВОЛС

Часть документации заполняемой при измеренииях на ВОЛС есть на странице с формами протоколов. коннекторы, скол ОВ сплайсы, сварка, укладка.

Некоторые вопросы по ВОЛС из переписки на странице "Ответы по измерениям на оптоволоконных линиях"
