Часть 3. Применения OTDR.
Раздел I. Измерение длины. § 1.

Методика измерения длины волокна

Одной из важнейших задач, решаемых с помощью OTDR, является измерение расстояний до неоднородностей. Это расстояние определяется по времени запаздывания импульсов, отразившихся от неоднородности и вернувшихся обратно в рефлектометр. Пересчет времени в расстояние осуществляется автоматически с помощью формулы:

формула пересчета времени в расстояние при измерении оптических волокон . . . . . . . . . . . . . . . . . . . . . . (3.1)

где с/nГ - групповая скорость распространения света в волокне, с - скорость света в вакууме, nГ - групповой показатель преломления волокна. Множитель 1/2 учитывает то, что импульс света проходит участок длиной L дважды - в прямом и обратном направлении. При оценках обычно используют приближенные значения с = 3105 км/с и nГ = 1.5. Тогда коэффициент пересчета времени в расстояние получается равным 0.1 км/мкс = 0.1 м/нс.

В результате такого пересчета рефлектограмма представляется на дисплее OTDR как функция длины волокна. При этом точность измерения расстояния с помощью рефлектометра ограничивается теми же факторами, что и при классических способах измерения расстояния (например, с помощью линейки). А именно, точностью определения положения начала и конца отсчета и точностью калибровки шкалы прибора.

Для OTDR характерно то, что точность измерения расстояния практически не зависит от длительности (τ) зондирующих импульсов, которая может меняться в широких пределах (от 2 нс до 20 мкс). Обусловлено это тем, что положение неоднородности на рефлектограмме определяется по переднему фронту импульса, как это показано на рис. 3.1.

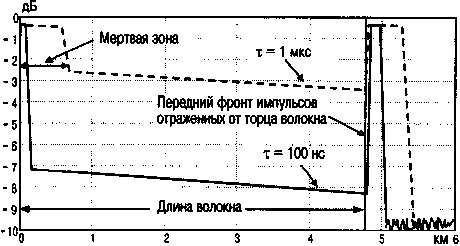

Измерение длины волокна по сигналу отражения от конца волокна
Рис. 3.1. Измерение длины волокна по сигналу отражения от конца волокна

На рис. 3.1 представлены рефлектограммы отрезка волокна длиной около 5 км с погонными потерями порядка 0.2 дБ/км на λ = 1550 нм. Рефлектограммы измерены при двух значениях длительности импульса 100 нс (сплошная линия) и 1 мкс (пунктирная линия). Рефлектограммы представляют собой прямые линии (с углом наклона ~ 0.2 дБ/км) и с всплесками сигнала в начале и в конце линии. Эти всплески сигнала вызваны отражением импульсов света от оптического разъема рефлектометра и от торца волокна и представляют собой по существу осциллограммы отраженных импульсов. Причем передний фронт отраженных импульсов отображается ближе к началу рефлектограммы, так как он приходит на фотоприемник раньше, чем его задний фронт.

Длина волокна находится по расстоянию между передними фронтами импульсов, отраженных от оптического разъема рефлектометра и от заднего торца волокна. Это расстояние, как видно из рис. 3.1, не зависит от ширины импульса. Точность, с которой определяется положение начала и конца волокна тем выше, чем больше крутизна переднего фронта импульса.

Длительность импульсов определяет величину сигнала обратного релеевского рассеяния света в волокне и ширину мертвой зоны в начале рефлектограммы. При большой длительности импульса (1 мкс) сигнал обратного релеевского рассеяния заметно превосходит уровень шумов в конце рефлектограммы, но при этом мертвая зона делает недоступным для измерения большой участок в начале волокна (~ 0.5 км). При уменьшении длительности импульса до 100 нс ширина мертвой зоны уменьшается примерно в 10 раз. При этом уровень сигнала обратного релеевского рассеяния уменьшается на 5 дБ, и вклад шумов может уже стать заметным.
