Скалыватель оптоволокна. Гелевые соединители для ВОЛС
Скалыватели оптического волокна
Скалывателем ОВ называют приспособление необходимое для соединений сваркой или гелевым соединителем. Необходимость обусловлена тем, что сломанный конец оптоволокна имеет непредсказуемую форму, а для сварки нужен хороший под 90° скол.
Ручной скалыватель оптических волокон
Этот тип изделий может так же называться "ручка-скалыватель оптических волокон" или "карманный скалыватель оптических волокон".
По форме и размерам напоминает авторучку или маленькую отвёртку, конец которой выполнен из заточенного под 30° карболитового резца. Относительно не дорог, но требует опыта и терпения монтажника. Процент удачных сколов оставляет желать лучшего, но если необходимо сваривать несколько волокон в год, то возможно это и вариант. Если же приходится сваривать много волокон с таким инструментом обычно не связываются.
Скалыватель оптоволокна настольный
По размеру настольный скалыватель редко бывает больше двух-трёх сигаретных пачек, но содерит в себе высокоточную механику. Обычно имеет алмазный или твёрдосплавный резец и устройство позволяющее волокну сломаться только определённым образом. По конструкции скалыватели различных фирм не однотипны, но всегда дороги. От качества скола зависит многое и для постоянной работы с оптоволокном на хороший скалыватель обычно не скупятся.

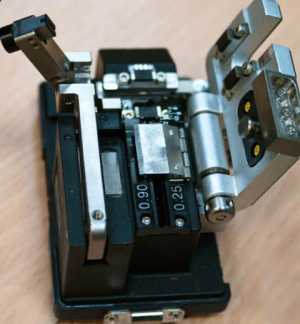

 Скалыватель для ВОЛС в открытом состоянии |

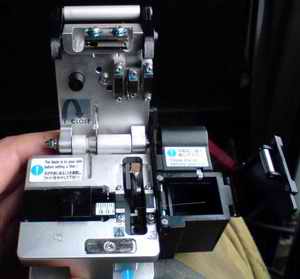

 Скалыватель оптического волокна в закрытом состоянии Увеличить фотографии |
Механизм скалывателя для ВОЛС. Резец (твердосплавный ролик) и зажимные губки Увеличить фотографии |

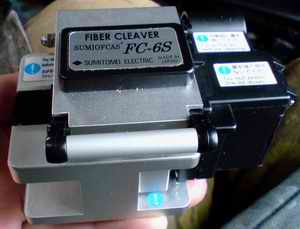

Другой тип скалывателя |
На третьей фотографии выделены основные элеманты любого скалывателя: резец, в данном случае твёрдосплавный ролик и резиновые губки, зажимающие очищенное от лака оптоволокно. Что именно "творится" при работе скалывателя обычно не видно. Очищенное от лака волокно закладывается в специальные канавки, затем все крышечки-зажимы закрываются. Иногда надо кде-то слегка нажать, иногда достаточно простого закрывания крышек (зависит от конструкции скалывателя). Затем все те же крышечки раскрываются и волокно вынимается уже сколотое. При всей кажущейся простоте устройство незаменимо и другим инструментом этой операции не сделать.
Гелиевые сплайс-соединители ОВ. Ни какого гелия там нет правильно -- гелевые
Сплайс-соединители или соединители гелевые ОВ
Гелевые от слова "гель". На таком геле типа глицерина и основан принцип действия этого типа соединения. Все гелевые соединители содержат трубку с диаметром схожим с диаметром оптоволокна и фиксаторы, предохраняющие соединение от случайного выдёргивания. Внутри трубки помещается небольшое количество геля, которое оптически соединяет оптоволокно. Для соединения этими соединителями волокно лучше использовать сколотое, то есть желательно наличие у монтажника скалывателя.
Производители сплайс-соединителей рекламируя свои изделия заявляют о необязательности хорошего скола оптоволокна, но здесь вопрос в затухании вносимом на соединении. Если речь идёт о многомодовых волокнах или о линиях небольшой протяжённости, то всё будет прекрасно работать. Но на междугородних линиях, где каждый децибел на счету такой упрощённый вариант может и не пройти.
Качество соединения гелевых сплайс-соединителей занимает промежуточные значения: лучше коннекторов, но хуже чем соединения, выполняемые сварочным аппаратом. Изготовители гелевых соединителей обещают удовлетворительную работу гелевого соединителя на протяжении 10 лет, но для долговременных соединений его используют редко. Гелевый сплайс-соединитель как правило можно использовать многократно, опять же, не бесконечно.
Несколько лет назад гелевыми сплайс-соединителями снабжали аварийные группы кабельщиков, обслуживающих оптоволоконные линии. Сварочные аппараты в то время были дороги и не поставлялись в районные центры. Между тем в случае обрыва кабеля "дать связь" надо было по возможности быстро не дожидаясь привоза сварочника из областного центра. В этом случае гелевые соединители оказывались незаменимы.
Схожий тип соединения мог использоваться для временных соединений при измерениях, например, барабана кабеля. Для сведения и фиксации использовалось юстировочное устройство. На точку сведения наносилась капля глицерина и через соединённый таким образом шнур можно было контролировать волокно кабеля. С улучшением сварочных аппаратов стало не актуально, ибо зачищенные и сколотые концы оптоволокна в хорошем сварочнике варятся за секунды и автоматически.
Страницы Оперативное подключение волокон (Рефлектометрия оптических волокон) и Механическое сращивание (Волоконная оптика. Теория и практика) раскрывает эту тему с теорией подробнее.
