Часть 1. Основные сведения.
Раздел II. Оптические импульсные рефлектометры (OTDR). § 6.

Принцип действия OTDR

Принцип действия OTDR (Optical Time Domain Reflectometer) во многом такой же, как и у импульсных рефлектометров, применяемых для тестирования электрических кабелей. Оба типа рефлектометров посылают в линию мощный зондирующий импульс (оптический или электрический) и измеряют мощность и время запаздывания импульсов, вернувшихся обратно в рефлектометр. Отличие заключается в том, что в электрической линии наблюдаются только отраженные импульсы. Они образуются в местах, где в линии имеются скачки волнового сопротивления. В оптических же волокнах обратная волна образуется не только за счет отражения от больших (по сравнению с длиной волны) дефектов, но и за счет релеевского рассеяния. Рассеяние света происходит на флуктуациях показателя преломления кварцевого стекла, застывших при вытяжке волокна. Размер этих неоднородностей (релеевских центров) мал по сравнению с длиной волны и свет на них рассеивается во все стороны, в том числе и назад в моду волокна (рис. 1.13).

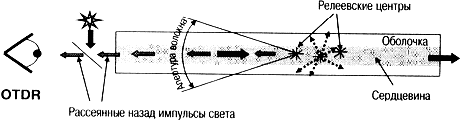

В OTDR приходят импульсы света рассеянные назад в моду волокна


Рис. 1.13. В OTDR приходят импульсы света рассеянные назад в моду волокна

Релеевские центры распределены однородно вдоль волокна, и в рассеянной на них волне содержится информация обо всех параметрах линии, влияющих на поглощение света. Именно за счет детектирования рассеянного излучения удается обнаруживать неотражаю-щие (поглощающие) неоднородности в волокне. Например, по сигналу обратного релеевского рассеяния света можно измерить распределение потерь в строительных длинах оптических кабелей и потери в сростках волокон. Такие измерения нельзя выполнить, регистрируя только отраженное (а не рассеянное) излучение. Доля мощности света, рассеиваемая назад в моду волокна крайне мала. Например, при ширине импульса 1м (длительность импульса 10 нс) коэффициент обратного релеевского рассеяния составляет величину около –70 дБ. Поэтому, в OTDR в волокно посылаются импульсы большой мощности и большой длительности, а для детектирования рассеянных назад импульсов света применяются высокочувствительные фотоприемники.

В большинстве моделей OTDR используется модульная конструкция (рис. 1.14). Она содержит базовый модуль и несколько сменных оптических модулей. Базовый модуль представляет собой персональный компьютер, приспособленный для обработки сигнала и вывода его на дисплей. Оптический модуль включает в себя лазерный диод, фотоприемник, оптический ответвитель и оптический разъем. Стоимость оптического модуля зависит от величины его динамического диапазона и может в несколько раз превышать стоимость базового модуля. Модульная конструкция OTDR позволяет потребителю не только выбрать необходимую ему на данный момент конфигурацию прибора, но и в дальнейшем модернизировать прибор, например, установив, многомодовый модуль или одномодовый модуль с большим динамическим диапазоном.

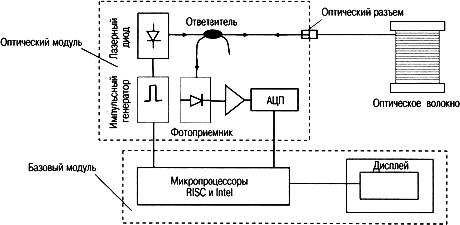

Блок схема OTDR


Рис. 1.14. Блок схема OTDR

В качестве источника излучения в оптическом модуле обычно используется лазерные диоды типа Фабри-Перо, наибольшая же мощность излучения (и, соответственно, динамический диапазон рефлектометра) достигается с помощью лазерных диодов с квантовыми ямами. С их помощью генерируются импульсы мощностью 10...1000 мВт, длительностью от 2 нс…20 мкc и частотой повторения несколько килогерц. Эти импульсы поступают через ответвитель на оптический разъем, к которому подключается исследуемое волокно. Рассеянные в волокне импульсы света возвращаются в оптический модуль и передаются с помощью ответвителя на фотоприемник (лавинный фотодиод), где они преобразуются в электрический сигнал. Этот сигнал усиливается, накапливается, обрабатывается в базовом модуле и отображается на дисплее в графической форме в виде рефлектограммы. Такое представление информации позволяет анализировать её как визуально, так и автоматически с помощью встроенных программных алгоритмов.

Мощность рассеянных назад импульсов на 80…50 дБ (в зависимости от их длительности) меньше мощности импульсов, вводимых в волокно. Поэтому для улучшения отношения сигнал/шум используется многократное усреднение результатов измерений. Причем для их эффективного усреднения достаточно нескольких секунд, так как время, затрачиваемое на прохождении линии мало (100 км свет проходит за 1 мсек). Типичная рефлектограмма содержит около 32 000 измеряемых точек и при вычислении каждой такой точки усредняется несколько тысяч импульсов. Весь этот массив данных рефлектометр обрабатывает за долю секунды. Первая измеренная рефлектограмма сразу выводится на дисплей. Далее на дисплей выводятся усредненные рефлектограммы. При каждом удвоении времени измерений шумы в усредненной рефлектограмме уменьшаются примерно на 0.75 дБ.

Обработка большого массива данных и создание дружественного пользователю интерфейса осуществляется с помощью двух микропроцессоров. Первый, быстродействующий процессор RISC, дает возможность усреднять до 50 миллионов точек в секунду. Второй процессор Intel обеспечивает работу интерфейсной части программы, автопоиск дефектов в линии, вывод данных на дисплей. Он обеспечивает также совместимость с ПК, что позволяет применять не только обычное программное обеспечение, но и стандартное компьютерное оборудование, такое как клавиатура, мышь, принтер, факс/модем и жесткий диск (в стандарте PCMCIA). Такой рефлектометр может использоваться и как измерительный прибор, и как персональный компьютер, представляющей широкие возможности для обработки информации. Например, для того, чтобы восстановить в увеличенном виде любую из частей рефлектограммы, создать полный список неоднородностей в линии и погонного затухания на участках между неоднородностями, оформить отчет и т.д.
