Муфта тупиковая оптического кабеля МТОК 96/48B-01-IV

инструкция по монтажу

ГК-У305.00.000 ИМ

Москва
2007 г.

Настоящая инструкция устанавливает порядок монтажа муфты тупиковой оптического кабеля МТОК 96/48B-01-IV (далее муфта), предназначенной для использования в качестве оптического кроссового устройства малой емкости, устанавливаемого внутри помещения и в распределительных шкафах.

Муфта предназначена для монтажа ОК с наружным диаметром до 22 мм, одномодульной конструкции (с центральной трубкой) или многомодульной конструкции сердечника.

В инструкции изложены основные положения организации и работ по монтажу муфты. Общие вопросы организации строительно-монтажных работ отражены в "Руководстве по строительству линейных сооружений местных сетей связи" (М., ССКТБ-ТОМАСС, 1995).

К работе по монтажу муфты допускаются монтажники связи, имеющие опыт работы по строительству линейно-кабельных сооружений волоконно-оптических линий передачи, которые прошли обучение монтажу муфты в учебном центре ЗАО "Связьстройдеталь" или в аккредитованных центрах обучения.

В настоящей инструкции приняты следующие сокращения:

АОВ - адаптер оптических волокон

КДЗС - комплект деталей защиты сростка ОВ

ОВ - оптическое волокно

ОК - оптический кабель

ОМ - оптический модуль

ТУТ - термоусаживаемая трубка

ШОС - шнур оптический соединительный

ЦСЭ - центральный силовой элемент

Замечания и предложения по инструкции следует направлять по адресу: 115088, г. Москва, ул. Южнопортовая, 7а, ЗАО "Связьстройдеталь".

® Связьстройдеталь. Москва. 2007

1 Общие указания

1.1 Краткие сведения об изделии

1.1.1 Кожух и оголовник муфты выполнены из полипропилена. Оголовник муфты имеет три цилиндрических патрубка с внутренним диаметром 22 мм и один овальный патрубок 25х65 мм.

1.1.2 Муфта предназначена для подключения до трех ОК и поставляется с одним комплектом № 2, предназначенным для ввода ОК с полиэтиленовой (алюмо-полиэтиленовой) оболочкой, в том числе с силовыми элементами из синтетических (арамидных) нитей. При использовании муфты в качестве оптического кроссового устройства малой емкости, этот комплект ввода может быть применен и для ОК с бронепокровом из стальной гофрированной ленты.

1.1.3 При использовании комплекта № 4 для ввода ОК (заказывается отдельно) в муфту может быть осуществлен ввод ОК с бронепокровом из стальных оцинкованных проволок, из стальной гофрированной ленты или же самонесущего ОК с повивом из стекло-пластиковых прутков.

При необходимости ввода в муфту нескольких ОК для каждого дополнительно вводимого ОК следует заказывать соответствующий комплект ввода.

1.1.4 Кассета КУ-М 96/48-О1, установленная в муфте, позволяет разместить на ней до 24 сварных соединений ОВ, защищенных КДЗС. Муфта оснащена кронштейном с расположенными на нем 8 отверстиями для установки адаптеров оптических соединителей, далее именуемых адаптеры (розетки), к которым производится подключение pigtail и ШОС.

1.1.5 Муфта выпускается 6 типоразмеров (см. таблицу 1.1).

Таблица 1.1

1.1.6 Основные параметры муфты приведены в таблице 1.2.

Таблица 1.2

1.1.7 Герметизацию стыков патрубков оголовника муфты с ОК осуществляют ТУТ, герметизацию оголовника с кожухом - уплотнительным кольцом и стягивающим пластмассовым хомутом.

1.1.8 Ввод ОК выполняют через цилиндрический патрубок, с использованием комплекта № 2 (Приложение А).

1.1.9 ШОС из муфты выводят через овальный патрубок оголовника муфты, на котором устанавливают ввод кабельный FN-2104 G (к которому крепят гофротрубу) или же ввод кабельный MG 25А с уплотнителем.

1.1.10 Ремонт муфты производят с применением "Комплекта для ремонта муфты МТОК 96/48-О1-1У", состав которого приведен в Приложении Б.

1.1.11 Перечень оборудования, инструментов и приспособлений, применяемых при монтаже муфты, приведен в Приложении В; перечень расходных материалов приведен в Приложении Г.

1.2 Указания по выполнению работ в ходе подготовки к монтажу

1.2.1 Радиус изгиба ОК в процессе работ по монтажу должен быть не менее 20 наружных диаметров ОК.

1.2.2 Перед началом работ убедиться в том, что концы проложенного ОК герметично заделаны. Вскрытие концов ОК производить непосредственно перед монтажом. При отсутствии герметичной заделки концов ОК убедиться в отсутствии проникновения воды в ОК. При необходимости проведения контрольных измерений ОК, по окончании измерений следует загерметизировать концы ОК.

2 Меры безопасности

2.1 При выполнении работ по монтажу муфт руководствоваться требованиями "Правил по охране труда при работах на линейных сооружениях кабельных линий передачи" ПОТ РО-45-009-2003.

2.2 При разделке ОК для его отходов использовать специальную тару. Не допускать попадания отрезков ОВ на пол, монтажный стол и спецодежду монтажников, что может привести к ранению незащищенных участков кожи во время выполнения других работ и при уборке рабочего места.

2.3 Для предупреждения травматизма монтажники должны быть обеспечены индивидуальными средствами защиты (очками защитными по ГОСТ 12.4.013-85 и спецодеждой).

2.4 Рядом с рабочим местом должны находиться: мыло хозяйственное, сода питьевая, салфетки бумажные, вода питьевая.

3 Подготовка к монтажу

3.1 Извлечь муфту из упаковки и произвести ее внешний осмотр на отсутствие механических повреждений.

Убедиться в соответствии комплектности муфты сопроводительной документации. Состав комплекта муфты приведен в Приложении А.

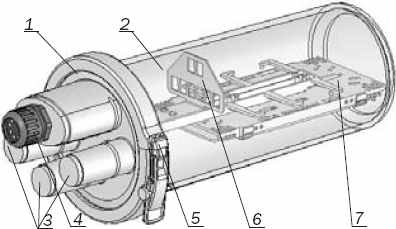

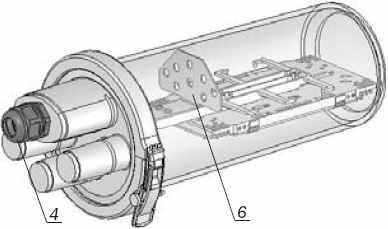

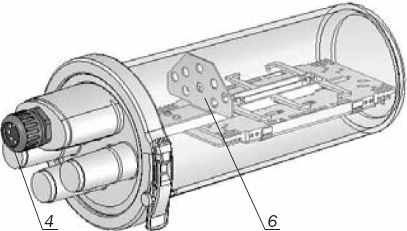

Общий вид муфт представлен на рисунке 3.1.

Муфта МТОК 96/48Б-О1-IV:
1 – Оголовник 2 – Кожух 3 – Патрубки для ввода ОК
4 – Ввод кабельный MG 25А с уплотнителем
5 – Хомут с защелкой
6 – Кронштейн для установки адаптеров (розеток) типа SC
7 – Кассета КУ-М 96/48-О1


Муфта МТОК 96/48Б1-Тр-О1-IV:
4 – Ввод кабельный FN-2104 G для крепления гофротрубы
6 – Кронштейн для установки адаптеров (розеток) типа FC/DD


Муфта МТОК 96/48Б2-О1-IV:
4 – Ввод кабельный MG 25А с уплотнителем
6 – Кронштейн для установки адаптеров (розеток) типа FC (ST)

Рисунок 3.1 – Типоразмеры муфты МТОК 96/48Б-О1-IV

3.2 Если в результате внешнего осмотра муфты выявлены дефекты, составить акт с участием представителей подрядчика, заказчика и других заинтересованных организаций.

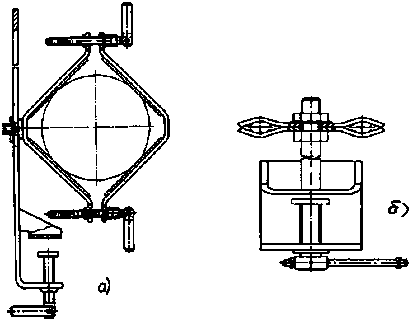

3.3 Установить на верстаке перед началом работ кронштейн универсальный и струбцину монтажную (рисунок 3.2), используемые соответственно для крепления оголовника муфты (рисунок 3.2 а) и крепления ОК (рисунок 3.2 б).

Рисунок 3.2 - Кронштейн универсальный и струбцина монтажная

4 Монтаж муфты

4.1 Монтаж ОК в муфте

4.1.1 Протереть оболочку конца ОК на длине 2 м от конца ветошью.

4.1.2 Обрезать заглушенный конец цилиндрического патрубка оголовника. Снять фаску на угол 30° ножом монтерским с наружной стороны конца патрубка.

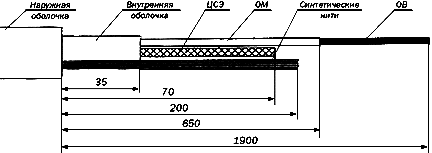

4.1.3 Разделку ОК с бронепокровом из стальной гофрированной ленты или с полиэтиленовой (алюмопо-лиэтиленовой) оболочкой выполнять в соответствии с рисунком 4.1, используя рулетку, маркер (белого цвета для маркировки оболочек ОК, темного цвета для маркировки ОМ) и специальные инструменты.

Рисунок 4.1 – Разделка ОК

4.1.4 Удалить наружную полиэтиленовую (алюмопо-лиэтиленовую) оболочку ОК, применяя кабельный нож FK28, в следующей последовательности:

- установить лезвие ножа на расстоянии 1,9 м от метки на наружной оболочке. Отрегулировать нож на прорезание примерно 1/2 толщины наружной оболочки. Сделать оборот ножом вокруг ОК по часовой стрелке и обратно;

- определить оставшуюся толщину прореза оболочки, отрегулировать нож на прорезание этой толщины и сделать оборот ножом вокруг ОК по часовой стрелке и обратно. Сделать несколько поперечных разрезов на конце наружной оболочки для того, чтобы удостовериться в правильности выполненной регулировки ножа;

- установить нож на месте одного из поперечных разрезов и сделать последовательно продольные разрезы на двух диаметрально противоположных сторонах ОК.

Протереть внутреннюю оболочку ОК ветошью, смоченной в жидкости D-Gel.

4.1.5 Если ОК имеет бронепокров из стальной гофрированной ленты, удалить бронепокров до среза наруж- ной оболочки с помощью плужкового ножа KMS-K:

- отрегулировав выход лезвия ножа, вставить его под бронепокров ОК с торца;

- плотно прижимая зубчатый ролик ножа к оболочке ОК, при помощи рычага привода продвинуть нож вдоль ОК, выполняя продольный надрез до выполненного ранее кругового надреза оболочки;

- с помощью кусачек боковых или плоскогубцев удалить отрезанную оболочку вместе с бронепокровом от конца ОК до кольцевого надреза.

4.1.6 Вскрыть пакет с комплектом № 2 для ввода ОК. Надвинуть на ОК ТУТ 25/8 и ТУТ 35/12.

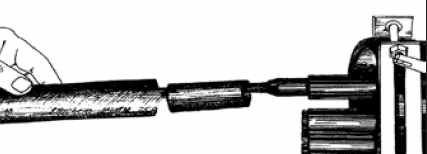

4.1.7 Ввести ОК в патрубок с внешней стороны ого-ловника, продвинуть его на длину около 1 м. Далее надвинуть на ОК детали комплекта №2 в соответствии с рисунком 4.2; втулку переходную (поз.3), втулку (поз.1) с кронштейном (поз.2).

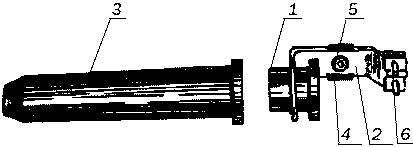

Рисунок 4.2 – Детали комплекта № 2 для ввода ОК
1 - Втулка; 2 - Кронштейн;
3 - Втулка переходная;
4 - Скоба для крепления синтетических (арамидных) нитей;
5 - Винт с шайбой; 6 - Пластина для крепления ЦСЭ

4.1.8 Если диаметр ОК меньше диаметра выходного отверстия втулки переходной, намотать на ОК несколько слоев ленты 88Т на участке стыка его со втулкой переходной, для обеспечения плотной фиксации ОК в этой втулке. Далее собрать комплект №2 и установить на ОК в соответствии с рисунком 4.3.

Рисунок 4.3 – Установка комплекта № 2

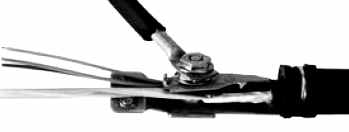

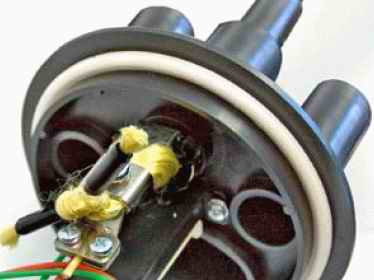

4.1.9 Закрепить ЦСЭ на кронштейне с помощью пластины (рисунок 4.2, поз. 6), пользуясь отверткой крестообразной.

4.1.10 Если ОК имеет синтетические (арамидные) нити, разделить их на два пучка. Пучки обернуть вокруг кронштейна (рисунок 4.2, поз. 2) и связать их несколькими последовательно затягиваемыми узлами, затем закрепить скобой (рисунок 4.2, поз. 4). Лишнюю длину нитей отрезать ножницами для резки синтетических нитей, на концы нитей наложить бандаж из ленты 88Т (рисунок 4.4). Продвинуть ОК с внешней стороны оголовника так, чтобы комплект №2 плотно вошел в патрубок.

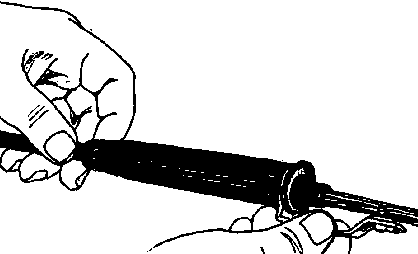

Рисунок 4.4 – Крепление синтетических (арамидных) нитей

4.1.11 Подготовить ТУТ к усадке, расположив их в последовательности, показанной на рисунке 4.5. Усадить с помощью газовой горелки ТУТ 25/8 на ОК и втулку переходную (начиная от торца патрубка). Затем на патрубок, на усаженную ТУТ 25/8 и оболочку ОК усадить ТУТ 35/12.

Рисунок 4.5 – Последовательность расположения ТУТ

4.1.12 Если ОК имеет алюмополиэтиленовую оболочку, соединить ее с защитным заземлением проводом ГПП 1х4 с применением:

- "Комплекта № 10 для соединения алюмополиэти-леновой оболочки ОК" (Приложение Д)

- "Комплекта провода заземления" (Приложение Е).

- "Комплекта для вывода одного провода ГПП из круглого патрубка муфты" (Приложение Ж)

4.1.13 Подключение провода ГПП 1х4 к алюмополиэтиленовой оболочке ОК производить в соответствии с технологией монтажа Приложения Д и п. 4.1.11.

Подключить наружный конец провода ГПП 1х4 через клеммный щиток к шине защитного заземления.

4.1.14 Монтаж сердечника ОК одномодульной конструкции (типа "центральная трубка") производить с использованием АОВ-4, предназначенного для распределения и выкладки технологического запаса ОВ в муфте. Состав комплекта АОВ-4 и технология его монтажа приведены в Приложении И.

4.1.15 Выполнить маркировку ОМ с помощью самоклеющихся маркеров, входящих в комплект поставки муфты, в соответствии с рисунком 4.6. После маркировки пучок ОМ скрепить временным бандажом из ленты 88Т. Если в муфте предусмотрено размещение запаса ОМ, скрепить ОМ лентой 88Т с шагом 80-100 мм.

Рисунок 4.6 - Маркировка ОМ

4.1.16 Отметив маркером место обреза ОМ на вводе в кассету, сделать по нему надрез и удалить оболочку ОМ с помощью стриппера Т-type, в соответствии с рисунком 4.7. Протереть каждое ОВ салфеткой и жидкостью D-Gel, а затем спиртом (изопропиловым 2-пропанол) и безворсовыми салфетками Kim-Wipes, далее вытереть насухо. При необходимости произвести временную маркировку ОВ на их концах самоклеющимися маркерами, входящими в комплект поставки муфты.

Рисунок 4.7 – Удаление оболочки ОМ

4.1.17 Наложить бандаж из 2-3 витков ленты 88Т на пучок ОМ в месте его крепления на вводе в кассету КУ-М 96/48-О1. Закрепить ОМ двумя стяжками нейлоновыми в соответствии с рисунком 4.8, лишнюю длину стяжек отрезать кусачками боковыми.

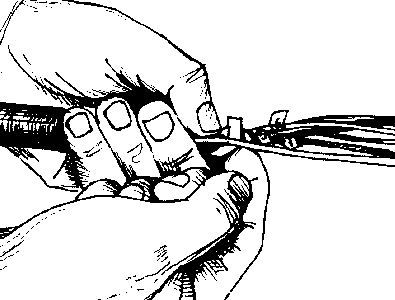

Рисунок 4.8 - Крепление пучков ОМ к кассете

4.1.18 Если в муфте предусмотрено размещение запаса длины ОМ, расположить его под кассетой и временно закрепить, в соответствии с рисунком 4.9.

Рисунок 4.9 - Укладка запаса длины ОМ

4.1.19 Приступить к работе с адаптерами (розетками) и ШОС:

4.1.19.1 Установить на кронштейн муфты (рисунок 3.1, поз. 6) адаптеры (розетки).

4.1.19.2 Используя оптический тестер, произвести входной контроль оптических потерь ШОС с буферным покрытием диаметром 900 мкм, используемых для образования из них оптических шнуров типа pigtail (далее pigtail). Убедившись в соответствии ШОС паспортным данным, разрезать необходимое количество ШОС на две равные части, образуя из каждого ШОС два pigtail.

4.1.19.3 Подключить pigtail к адаптерам (розеткам) в соответствии с рисунком 4.10. Определить необходимые запасы длин pigtail до мест соединения их с ОВ введенного в муфту ОК, предусмотрев не менее 2-х витков pigtail в кассете до места последующей сварки. Запас длин ОМ и pigtail закрепить стяжками нейлоновыми (по 3 шт. с каждой стороны кассеты) в соответствии с рисунком 4.10, лишнюю длину стяжек отрезать кусачками боковыми.

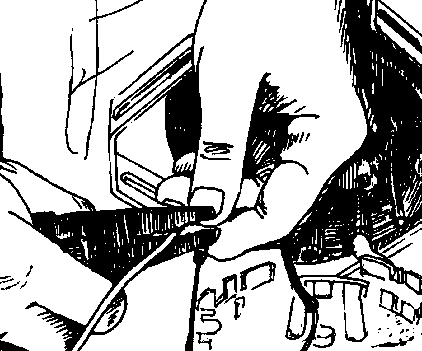

Рисунок 4.10 – Укладка и крепление запаса длин ОМ и pigtail

4.1.19.4 Произвести маркировку pigtail самоклею-щимися маркерами у хвостовиков вилок оптических соединителей, в соответствии с нумерацией оптических портов.

4.1.19.5 Нанести отметки маркером (темного цвета) на буферном покрытии pigtail в месте входа их в кассету и в местах последующей сварки. Лишние длины pigtail обрезать.

ВНИМАНИЕ: подготовительные и сварочные работы выполнять поочередно с каждым pigitail в отдельности, начиная с номера 1, согласно произведенной маркировки!

4.1.20 Надвинуть КДЗС на монтируемое ОВ.

4.1.21 Подготовить монтируемое ОВ к сварке в соответствии с инструкцией, прилагаемой к сварочному аппарату. Для удаления защитной оболочки ОВ использовать стриппер F-103S или No-Nik, для подготовки торца ОВ - прецизионный скалыватель ОВ.

4.1.22 Подключить рефлектометр при помощи ШОС к наружной стороне адаптера (розетки), к которому с внутренней стороны подключен pigtail монтируемого ОВ.

4.1.23 При помощи аппарата для сварки ОВ произвести соединение pigtail и ОВ монтируемого ОК. При работе использовать инструкцию по эксплуатации сварочного аппарата.

4.1.24 Убедиться в целостности сварного соединения при помощи рефлектометра.

4.1.25 Защитить место сварного соединения при помощи КДЗС.

Запрещается использование КДЗС для защиты более чем одного сварного соединения ОВ!

4.1.26 Установить КДЗС сварного соединения ОВ в посадочное место ложемента кассеты. Произвести соединение остальных pigtail и ОВ монтируемого ОК. Заполнить бланк адресов смонтированной муфты с учетом выполненных соединений и положить его во внутреннюю полость незадействованного патрубка оголовника муфты.

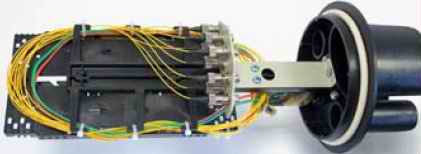

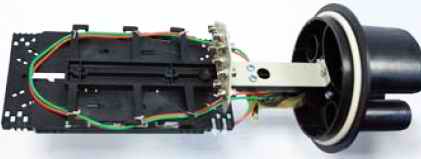

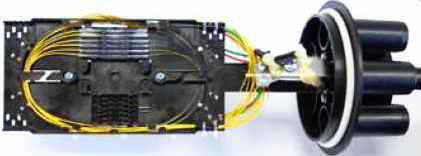

4.1.27 Уложить запасы длин ОВ и pigtail в направляющих элементах кассеты. Наложив на пучок pigtail бандаж из ленты 88Т, закрепить его стяжками нейлоновыми (рисунок 4.11), лишнюю длину стяжек отрезать кусачками боковыми. Закрыть кассету крышкой.

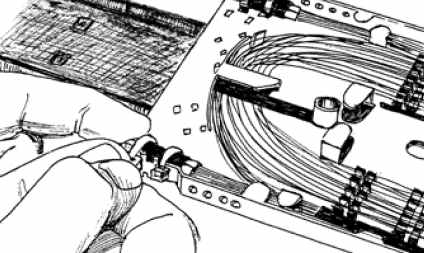

Рисунок 4.11 – Укладка запасов длин ОВ и pigtail

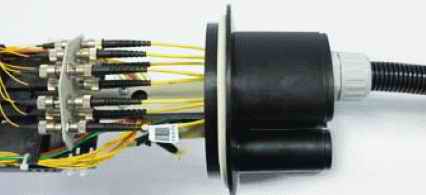

4.1.28 Подключить ШОС от оборудования к адаптерам (розеткам), пропустив ШОС через гофротрубу и ввод кабельный, установленный на овальном патрубке оголовника муфты (рисунок 4.12).

Рисунок 4.12 - Установка и вывод из муфты ШОС

4.1.29 Вставить гофротрубу во ввод кабельный и закрепить ее, навернув накидную гайку на корпус ввода кабельного, в соответствии с рисунком 4.13.

Рисунок 4.13 - Установка и крепление гофротрубы в оголовнике

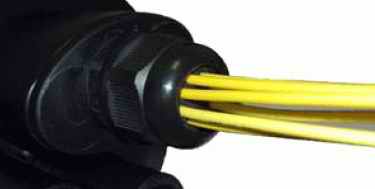

4.1.30 Если производится монтаж муфты с использованием ввода кабельного MG 25А с уплотнителем, разобрать ввод на составные части.

4.1.31 В соответствии с рисунком 4.14 надвинуть на ШОС гайку накидную (поз. 3) и втулку цанговую (поз. 2). Разрезать вдоль наружные стенки отверстий уплотнителя (поз. 1) ножницами или ножом. Вставить ШОС в отверстия уплотнителя через выполненные разрезы. Подтянуть ШОС, обеспечивая их выход из торца уплотнителя на длину около 220 мм, и надвинуть на уплотнитель втулку цанговую. Введя ШОС внутрь муфты через корпус ввода кабельного MG 25А, установить уплотнитель в сборе со втулкой цанговой в корпус ввода кабельного и зафиксировать сборку, навернув гайку накидную на корпус ввода кабельного MG 25А (рисунок 4.15). Подключить ШОС к адаптерам (розеткам) в соответствии с рисунком 4.12.

Рисунок 4.14 - Установка ввода кабельного MG 25А на ШОС

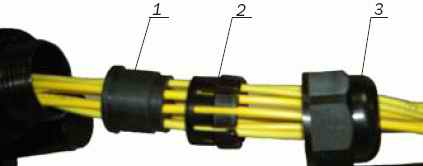

1 – Уплотнитель; 2 – Втулка цанговая; 3 – Гайка накидная

Рисунок 4.15 – Установка и крепление уплотнителя во вводе кабельном MG 25А

4.1.32 В случае, если из муфты выводится менее 8 ШОС, неиспользуемые отверстия заглушить, вставив в каждые два отверстия уплотнителя отрезок корделя или ОМ, диаметр которого соответствует диаметру отверстия уплотнителя. Установку корделя или ОМ производить, ориентируя концы внутрь овального патрубка оголовника муфты.

4.2 Герметизация муфты

4.2.1 Извлечь из герметичной упаковки пакет с си-ликагелем и закрепить его с помощью ленты 88Т на кронштейне муфты.

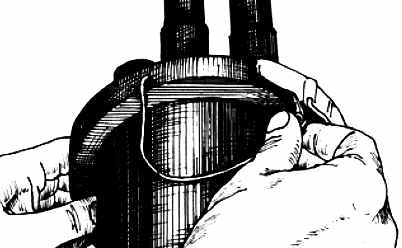

4.2.2 Надвинуть кольцо резиновое на оголовник. Установить на стык оголовника и кожуха хомут.

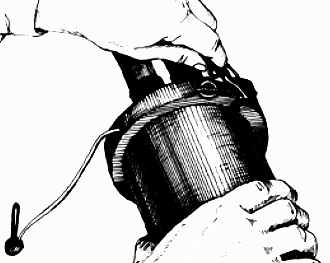

4.2.3 Скрепить оголовник с кожухом, стянув хомут и зафиксировав его защелкой (рисунок 4.16). Для снижения необходимого для стягивания хомута усилия смазать вазелином поверхности оголовника и кожуха муфты, к которым прилегает хомут; зафиксировать стянутый хомут защелкой.

Рисунок 4.16 – Стягивание хомута и фиксация его защелкой

4.2.4 Установить в отверстие защелки фиксатор пластмассовый (рисунок 4.17).

Рисунок 4.17 - Установка фиксатора пластмассового

4.3 Крепление муфты в технических помещениях

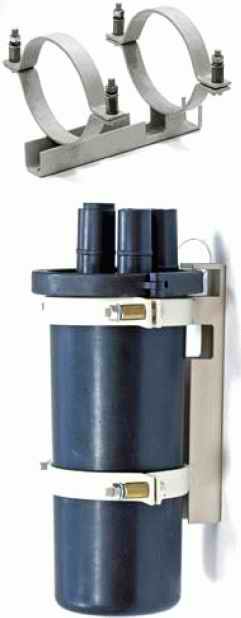

4.3.1 Для крепления муфты может быть использован "Кронштейн для крепления муфт МТОК к стене" (рисунок 4.18).

Рисунок 4.18 – Кронштейн для крепления муфт МТОК к стене

Приложение А
(обязательное)

Комплект для монтажа муфты МТОК 96/48B-01-IV

Состав дополнительных изделий (заказываются отдельно):

- АОВ-4;

- КДЗС;

- ШОС;

- адаптеры (розетки): SC, FC/DD, FC (ST);

- кронштейн для крепления муфт МТОК к стене;

- комплект инструментов и принадлежностей.

Приложение Б
(обязательное)

Комплект для ремонта муфты МТОК 96/48-01-IV

Приложение В
(обязательное)

Оборудование, инструменты и приспособления, применяемые при монтаже муфты МТОК 96/48B-01-IV

* - указанные изделия могут быть заменены аналогичными по назначению и параметрам

Приложение Г
(обязательное)

Расходные материалы, применяемые при монтаже муфты МТОК 96/48Б-О1-IV

Приложение Д
(справочное)

Комплект № 10 для соединения алюмополиэтиленовой оболочки ОК

Технология монтажа комплекта № 10

Вначале на ОК надвинуть собранную втулку, а затем приступить к операциям по установке комплекта № 10.

1. Сделать на алюмополиэтиленовой оболочке ОК продольный разрез на длине 25 мм от ее торца, а затем круговой на 1/2 длины окружности. Отогнуть участок оболочки вместе с алюминиевой лентой. Обезжирить и зачистить ленту на отогнутом участке шлифовальной шкуркой. Удалить остатки абразива.

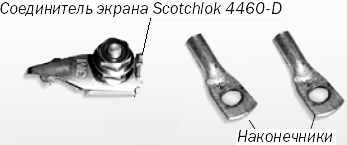

2. Установить основание соединителя Scotchlok 4460-D (соединитель экрана) под алюминиевую ленту отогнутого участка оболочки.


3. Установить на основание верхнюю часть соединителя и скрепить его с основанием соединителя гайкой. Закрепить экранный соединитель на ОК 3-4 витками ленты 88Т. Опрессовать наконечник на конце провода ГПП при помощи пресс клещей ХД-005. Установить наконечник провода ГПП на шпильку соединителя, закрепить его второй гайкой.


4. Общий вид подключения провода заземления от алюмополиэтиленовой оболочки с полимерным покрытием на внутренней стороне.
Примечание: намотка ленты 88Т условно не показана.

Приложение Е
(справочное)

Комплект провода заземления

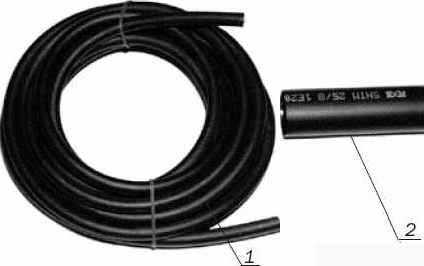

1 - Провод ГПП 1х4 (герметизированный, длиной 4 м)

2 - Трубка ТУТ 25/8 (для герметизации вывода ГПП из муфты)

Приложение Ж
(справочное)

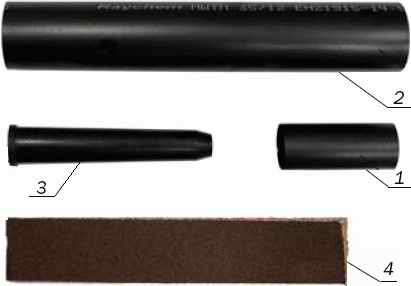

Комплект для вывода одного провода ГПП из круглого патрубка муфты

1 - Трубка ТУТ 25/8 - 1 шт.
2 - Трубка ТУТ 35/12 - 1 шт.
3 - Втулка переходная - 1 шт.
4 - Шкурка шлифовальная - 1 шт.

Приложение И
(обязательное)

Комплект АОВ-4 и технология его монтажа

Комплект АОВ-4 и приспособление для резки центральной трубки ОК

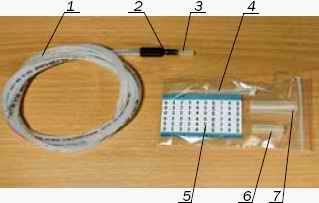

Комплект АОВ-4:
1 - Разветвительные трубки Ø 3 мм (4 шт.)
2 - Корпус АОВ
3 - Переходная силиконовая трубка Ø 3 мм (для ОМ до Ø 4,5 мм)
4 - Стяжка нейлоновая (2 шт.)
5 - Маркер-карта для ОМ
6 - Переходная силиконовая трубка Ø 6 мм (для ОМ Ø 4,5-8 мм)
7 - Переходная силиконовая трубка Ø 10 мм (для ОМ Ø 9-11 мм)

Приспособление для резки центральной трубки ОК

Технология монтажа АОВ-4

1 Сделать с помощью приспособления для резки центральной трубки кольцевые надрезы модуля ОК с шагом 50-100 мм. Удалить отрезки центрального ОМ. Для плотной фиксации центральной трубки в переходной силиконовой трубке, если это необходимо, наложить бандаж из 2-3 слоев ленты 88Т.

2 Извлечь АОВ-4 из упаковки, снять разветвительные трубки, распрямить их, для чего немного растянуть в местах перегибов (операция облегчает введение пучков ОВ в трубку).

3 Установить соответствующую переходную трубку на корпус АОВ-4.

4 Ввести ОВ в переходную трубку и корпус АОВ-4. Надеть переходную трубку на ОМ. Закрепить переходную трубку стяжками на ОМ и на корпусе АОВ-4.

5 Перед введением ОВ в разветвительные трубки АОВ-4, трубки маркировать, если это необходимо, в начале и конце маркерами, входящими в комплект.

6 Протереть каждое ОВ салфеткой и жидкостью D-Gel, а затем спиртом (изопропиловым 2-пропанол) и безворсовыми салфетками Kim-Wipes, далее вытереть насухо. ОВ ввести вручную в разветвительные трубки, если ОВ не были срезаны на одну длину, то их ввод в разветвительную трубку может быть затруднен.

7 Разветвительные трубки осторожно сдвинуть к корпусу АОВ-4, одновременно подтягивая пучки ОВ в противоположную сторону. Вставить разветвительные трубки в корпус АОВ-4.

ГК-У305.00.000 ИМ

Содержание

1 Общие указания 3

2 Меры безопасности 4

3 Подготовка к монтажу. 4

4 Монтаж муфты 5

Приложение А Комплект для монтажа муфты МТОК 96/48Б-О1-1У. 10

Приложение Б Комплект для ремонта муфты МТОК 96/48-О1-1У 10

Приложение В Оборудование, инструменты и приспособления, применяемые при монтаже муфты МТОК 96/48Б-О1-1У 11

Приложение Г Расходные материалы, применяемые при монтаже муфты МТОК 96/48Б-О1-1У 11

Приложение Д Комплект № 10 для соединения алюмополиэтиленовой оболочки ОК и технология его монтажа 12

Приложение Е Комплект провода заземления 13

Приложение Ж Комплект для вывода одного провода ГПП из круглого патрубка муфты 13

Приложение И Комплект АОВ-4 и технология его монтажа 14
