Подключение генератора кабелеискателя

Принцип действия всех приборов этого класса очень схож и предполагает включение источника переменного тока звуковой частоты от 500 до 10000 Гц. (Последние инновации предполагают использование двух других частот одновременно) Кроме того выходной каскад таких приборов достаточно мощный и как правило имеет хоть какой-нибудь индикатор. Генераторы имеют иногда несколько клемм, из которых практическое применение имеют две: «корпус» и «линия». В плане «навороченности» в своё время несколько удивил УМ ГИС из комплекта ИМПИ-3. Все остальные генераторы очень похожи и часто взаимозаменяемы для разных комплектов.

Подробней о подключении современных генераторов:
Подключение современных
генераторов кабелеискателей

Схемы подключения генератора кабелеискателя:
правильные и не совсем

Подключение достаточно простое: «корпус» к земле, «линия» на линию. «Линию» лучше подключать к «земляной» жиле. Для поисковой катушки кабелеискателя важно, что бы ток, проходящий по кабелю, был максимальным. А если второй конец линии будет на изоляции ток в искомом кабеле будет слабым, и катушка-индикатор кабелеискателя «замолчит» уже через несколько метров. Впрочем, длинная линия за счёт ёмкости способна создать достаточную нагрузку для генератора и трассу кабелеискатель будет отслеживать. Самый оптимальный вариант это использование экрана кабеля. Естественно он должен быть отсоединён от заземления возле генератора и заземлён на другом конце, если отслеживается трасса. Или снят с заземления полностью, если ведётся поиск повреждения.

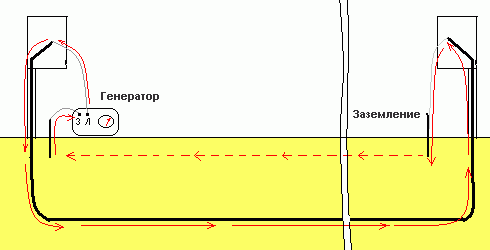

Ток генератор → земля → генератор должен течь так, как нарисовано на рисунке:

Включение генератора кабелеискателя для определения трассы и глубины залегания кабеля

Включение генератора кабелеискателя для
определения трассы и глубины залегания кабеля

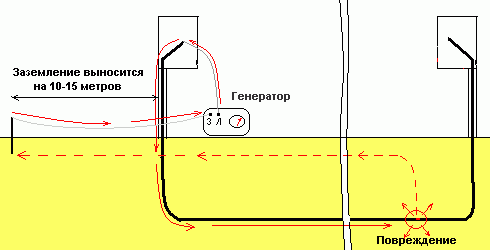

Для поиска повреждения схема включения генератора другая:

Включение генератора для поиска повреждения определения трассы и глубины залегания кабеля

Включение генератора для поиска повреждения определения трассы

Теория подключения и использования генератора кабелеискателя
Подключение и использование частот генератора и Индуктивное подключение генератора к кабелю

Несколько замечаний из практики:

• На «землю», как правило, достаточно воткнуть в грунт отвёртку (только не в сухой песок).

• Для разметки трассы можно использовать заземление кабельного ящика или шкафа.

• Для поиска повреждения, наоборот заземление лучше вынести как можно дальше, иначе индикатор будет зашкаливать в самом начале трассы, и место повреждения может быть пропущено.

• Бессмысленно включать вместо заземления экран или жилу того же кабеля, который собираемся разыскивать, генератор просто «не поведёт». Подробней → Схемы подключения генератора кабелеискателя: правильные и не совсем

• Если искомый кабель со станционным питанием, то это можно использовать для определения трассы и глубины залегания кабеля, включив генератор на жилы с напряжением. Обычно станция это выдерживает и кабель хорошо отслеживается.

• Полезно пронабдюдать за поведением стрелки индикатора или светодиодом в момент подключения генератора к линии. Скачки стрелки должны уменьшится, прибор как бы "чувствует" нагрузку и, если вы подключили его к "земляной" жиле, а стрелка по-прежнему зашкаливает, значит что-то не правильно, тока в цепи нет.

• Работу генератора можно проверить телефонной трубкой (описание трубки на стр. "Прозвонка кабельной линии телефонными трубками"). При подключении к клеммам "земля" и "линия" должен быть слышен громкий писк.

Дальше к теме "Точный поиск повреждений кабеля в грунте"
