Словарь-глоссарий профессионализмов, определений и сокращений связи

К

Кабелеискатель

Прибор предназначенный для поиска трассы и/или определения глубины залегания кабелей с металлическими жилами.
В зависимости от использования кабелеискатели могут иметь в своем составе передающую часть - генератор измерительных сигналов и приемную часть - приемник измерительных сигналов, составляющие комплект кабелеискателя, или только приемную часть и соответственно обеспечивать:
- функцию генерации измерительного сигнала и функцию поиска и измерения сигналов электромагнитного поля либо только
- функцию поиска и измерения сигналов электромагнитного поля

Кабелеискатель
РД 45.256-2002

Кабелеукладчик ножевой

Устройство для прокладки кабелей в грунтах I-III категории (песчаных и глинистых). Принцип действия в протягивании тракторами большого специального ножа-плуга. Задняя часть ножа - пустотелая кассета, в которую и закладывается кабель.
Трактор тянет это приспособление, а рабочие подают кабель в кассету. Сам нож с удерживающей его платформой может быть закреплён на:
• навеске трактора, используют при прокладке коротких и абонентских линий (большая манёвренность и возможность быстрого поднятия и перезарядки ножа)
• на специальной тележке, содержащей приспособления для крепления барабанов кабеля, часто используется при прокладке междугородних линий с большой до 1,2 м глубиной залегания, а так же при перетягивании на тросах через реки и болота.

Рук-во 5.4
Прокладка

Кабель

Кабелем называют конструкцию, состоящую из скрученных в сердечник изолированных жил, поверх которого (сердечника) размещаются оболочка для защиты от проникновения влаги и бронированное покрытие.
В зависимости от условий прокладки и эксплуатации, кабели разделяют на подземные, подводные, для подвешивания и прокладки в телефонной канализации.

Сети и оборудование широкополосного доступа по технологиям xDSL

Кабельная канализация

Совокупность подземных трубопроводов и колодцев (смотровых устройств) предназначенных для прокладки, монтажа и технического обслуживания кабелей связи

Прокладка.
Рук-во 3.1

Кабельная линия местной телефонной сети

Последовательно соединенные кабели местной связи определенной длины, оконечные кабельные устройства и арматура, обеспечивающие передачу сигналов электросвязи местной телефонной сети.
Примечание: В зависимости от места прокладки кабеля кабельные линии местных телефонных сетей подразделяются на:
-подземные в кабельной канализации, коллекторах или в грунте,
-настенные открытой прокладки или в каналах стен зданий;
-подвесные на столбах или стойках

Рук-во 4.1

Кабельная секция (КС)

совокупность электрических цепей, соединенных последовательно на нескольких соседних ЭКУ для организации регенерационного (усилительного) участка одной или нескольких систем передачи с одинаковым расстоянием между регенераторами (усилителями), но с большим, чем длина ЭКУ данной линии

ОСТ 45.01-98

Кабельный распределительный участок местной телефонной сети

Участок абонентской линии местной телефонной сети от распределительного абонентской линии кабельного шкафа до абонентской распределительной коробки или телефонного кабельного ящика

Рук-во Прил.А

Кабельный щиток заземления

Кабельный щиток заземления - плата или шина, предназначенная для заземления бронепокровов ОК и размещаемая в помещении ввода кабелей.

РД 45.155-2000

Канал передачи

Комплекс технических средств и среды распространения, обеспечивающий передачу сигнала электросвязи в определенной полосе частот или с определенной скоростью передачи между сетевыми станциями, сетевыми узлами или сетевой станцией и сетевым узлом, а также между сетевой станцией или сетевым узлом и оконечным устройством первичной сети

Рук-во прил.А

КДЗС

Гильза КДЗС для сварки оптического волокна

КДЗС - неотъемлимая деталь монтажа оптической муфты, аббревиатура расшифровывается как Комплект Деталей Защиты Сростка оптоволокна

В среде кабельщиков-спайщиков это сокращение почти не используется, чаще употребляется выражение "оптоволоконная гильза".
Обозначение КДЗС тем не менее является официальным и используется в прайс-листах, инструкциях и прочих документах
Состоит из трёх не рассыпающихся деталей: металлического стержня, клеевой трубки и трубки-термоусадки.
Назначение стержня в создании жёсткого каркаса соединения. Гильзу не коробит ни в процессе нагрева ни в последствии.
Клеевая трубка при нагреве полностью расплавляется, герметизируя оптический стык, и склеивает оба оптоволокна.
Термоусадка при нагреве в специальной печке сварочного аппарата сжимается с 3,5 до 2,8 мм, выдавливает из своего объёма воздух и остаётся защитным кожухом на стыке волокон.

Оптоволоконные гильзы - КДЗС
Инструкция по монтажу МТОК

Коаксиальная пара

Пара, жилы которой разделены изоляцией и имеют общую ось.

Сети и оборудование широкополосного доступа по технологиям xDSL

Коаксиальная пара

Ось коаксиальной пары проходит по центральной жиле, а вторая жила является внешним экраном. Типичный пример - телевизионный кабель РК-75 или шнуры аудио- и видеотехники. Ранее широко использовались для межстанционной высокочастотной связи. Потеряли своё значение для дальних систем связи, уступив сначала более дешёвым ИКМ, а потом оптоволоконным системам.

Коаксиальный кабель

Кабель, в сердечник которого входят коаксиальные пары.

Сети и оборудование широкополосного доступа по технологиям xDSL

Колено кабельное

Колено кабельное

Приспособление, используемое при затяжке кабеля в кабельную канализацию. Предназначено для предохранения изоляции кабеля от повреждений на выходе и входе из канала. Имеет форму вогнутого щитка шириной не более 90 мм, на внутренней стороне которого приварены рёбра для фиксации внутри канала.
В некоторых случаях может быть с успехом заменено сплюснутой пластиковой бутылкой.(Пр.авт.)

Рук-во 4.4

Комбинированная автоматическая телефонная станция (КАТС)

Комбинированная автоматическая телефонная станция

РД 45.246-2002

Компрессорно-сигнальная установка (КСУ)

Неотъемлемая часть оборудования для содержания кабелей под постоянным избыточным воздушным давлением. Используется для кабелей без гидрофобного заполнителя (ТПП и др.). Постепенно заменяются системами с гидрофобным заполнителем в кабелях (ТППэпЗ и пр.).
Назначение.
1. Закачка в кабеля воздуха с избыточным давлением. (содержит компрессор)
2. Осушка подаваемого воздуха . Осуществляется посредством камер с силикагелем внутри установки.
3. Сигнализация о нарушении герметичности кабелей подключенных к системе. Осуществляется посредством отдельных для каждой кабельной линии ротаметров и ротаметра общего. Общие датчики соединены с системой сигнализации и сигнал об аварии выводится на кросс.

Компрессорно-сигнальная установка КСУ-60 Э

Комбинированная автоматическая телефонная станция

Комбинированная автоматическая телефонная станция - автоматическая телефонная станция, выполняющая функции опорной или опорно-транзитной станции и АМТС одновременно.

РД 45.120-2000

Комбинированная автоматическая телефонная станция

Коммутационная станция - совокупность оборудования коммутации, интерфейсов к системам передачи, средств управления и сигнализации и других функциональных элементов, обеспечивающая возможность установления соединений по требованию пользователей.

РД 45.120-2000

Коммутация каналов

Коммутация каналов - совокупность операций на станции или узле сети, обеспечивающих последовательное соединение каналов и линий этой сети.

РД 45.120-2000

Коммутация пакетов

Коммутация пакетов - совокупность операций на станции или узле сети, состоящих в приеме отрезков сообщений (пакетов) и передаче их в соответствии с содержащимся в них адресным признаком.

РД 45.120-2000

Коммутируемая сеть электросвязи

Коммутируемая сеть электросвязи - сеть электросвязи, в которой путь передачи сообщений между пользователями устанавливается только на время передачи этих сообщений под воздействием адресной информации, определяемой пользователем, инициирующим соединение.

РД 45.120-2000 Коннектор оптоволоконный

Коннектор оптоволоконный

Деталь разъёма, а так же оконечное устройство волоконно-оптической линии связи.
В отличие от электрических соединений в соединении коннектор-коннектор понятие розетка-вилка (мама-папа) в ВОЛС несколько изменено. Фактически соединяются два однотипных коннектора посредством специализированного гнезда. Гнёзда-розетки так же как и коннекторы стандартизированы, но чаще всего используются стандарты ST, SC, LC, FC

Оконечные устройства ВОЛС. Коннекторы
Оптические разъемы
Конструктивные и габаритные размеры оптоволоконных разьёмов

Консоль кабельная

Консоль кабельная двухместная

Чугунная, дюралевая или, очень редко, пластиковая деталь предназначенная для аккуратной выкладки кабеля внутри колодцев и шахт

Изготавливается с разным количеством кабельных мест

Оборудование колодцев кабельной канализации
Рук-во 3.15

Контур заземляющего устройства (КЗУ)

Контур заземляющего устройства (КЗУ) — совокупность заземлителей и соединяющих их проводников.

РД 45.155-2000

Концентратор

Концентратор - оборудование, концентрирующее абонентскую нагрузку и не замыкающее внутреннюю нагрузку, функционально являющееся частью АТС местной сети, к которой оно подключается по соединительным линиям, имеет абонентскую нумерацию и управление от этой АТС.

РД 45.120-2000

Концентратор ЦСИС

Концентратор ЦСИС - коммутационное устройство, являющееся частью сети доступа и выполняющее функции концентрации нагрузки. Концентратором ЦСИС должно обеспечиваться предоставление пользователям услуг ЦСИС, поддерживаемых опорной АТС с функциями ЦСИС.

РД 45.120-2000

Коробка распределительная телефонная (КРТ)

Коробка распределительная телефонная

Рук-во 11.27

Короткое

Короткое - нарушение изоляции между двумя жилами одной пары. Отличается от аналогичного понятия в радиотехнике или электротехнике, так как в проводной связи уменьшение изоляции между жилами в десятки мегом уже короткое, а короткое в 1 – 2 мегома уже делает абонентскую линию нерабочей.

Изоляция

Косоплёт
Рук-во 11.21 косоплетка)

Способ обозначения вплетением пар кабеля или некоторого количества проводов, при котором каждая пара (провод) вплетается в сложенную пополам жилу или кроссировку. В месте сложения жилы специально делается петелька, которая обозначает "0" или начало счёта. Обычно счёт ведётся до десяти пар. Если количество пар в прозваниваемом кабеле больше скосоплёченный пучок берётся в отдельный косоплёт, то есть косоплёт десятков, а прозвонка ведётся в новую проволоку. При количестве пар более 100 закручивается ещё и косоплёт сотен. Косоплёт кабеля в 300 пар размерами превосходит хозяйственный веник, но по форме очень его напоминает.

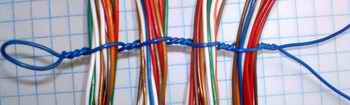

Косоплёт десятка жил кабеля выполненный по цветам
Косоплёт десятка жил кабеля выполненный по цветам. (О расцветке жил кабелей типа ТПП)

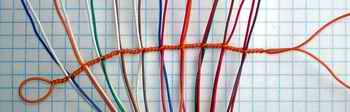

Косоплёт десятков кабеля ТСВ
Косоплёт десятков кабеля ТСВ.
Увеличить картинки

Рук-во 11.21

Коэффициент готовности

Вероятность того, что объект окажется в работоспособном состоянии в произвольный момент времени, кроме планируемых периодов, в течение которых применение объекта по назначению не предусматривается

ОСТ 45.80-96

Коэффициент затухания

Относительная величина, характеризующая изменение амплитуды синусоидальной волны напряжения (тока) при ее распространении на единицу длины линии

ОСТ 45.01-98

Коэффициент преломления

Отношение скорости света в вакууме к скорости света в оптически плотной среде, обычно обозначается "n"

Глоссарий. Волоконная оптика
Подробно: Показатель преломления

Коэффициент скорости распространения

Отношение скорости распространения электромагнитной волны по кабелю к скорости распространения света

РД 45.257-2002

Коэффициент стоячей волны

Отношение максимального и минимального напряжений (или токов) в линии передачи длиной, как минимум, в четверть длины волны (VSWR означает отношение напряжений стоячей волны - voltage standing wave ratio)

Глоссарий. Волоконная оптика

Критерий отказа

Признак или совокупность признаков наружения работоспособного состояния устройств завиты. Работоспособным считается состояние устройств завиты, при котором значение всех параметров, характеризующих способность выполнения заданных функций, соответствуют требованиям нормативной документации

ОСТ 45.80-96

Критический угол

Угол, при котором свет испытывает полное внутреннее отражение

Глоссарий. Волоконная оптика
Подробно: Закон Снелла. Внутреннее и внешнее отражение

Кросс

Помещение кросса с боксами БКТО, кроновскими плинтами

От английского cross (крест, пересечение, скрещивание)
В Интернет существует неофициальная расшифровка КРОСС: Кабельное Распределительное Оборудование Систем Связи, но в официальной литературе всегда пишется строчными буквами, то есть не расшифровывается.

Оконечное кабельное устройство телефонной сети, устанавливаемое в здании АТС. По (Рук-во 11.27, Рук-во 11.34) бывают настенные, пристенными, напольными и др. В профессиональном общении связистов это определение более соответствует громполосе.
На крупных АТС кроссом называют всё помещение с установленным оконечным оборудованием (помещение кросса). В этом же помещении, как правило, располагаются измерительные приборы для контроля абонентских линий, картотека абонентов, телефоны для приёма заявок и для выдачи заданий монтёрам, то есть кросс является и диспетчерской, и измерительной одновременно. Поэтому у связистов часто в ходу выражения: позвонить на кросс, взять заявки с кросса, проверить линию через кросс.
Помещение кросса является постоянным местом работы для нескольких человек. Отсюда понятие электромеханик кросса (ИТР) и электромонтёр кросса.
Кросс на крупных АТС является соединительным звеном между кабелями станционной стороны и кабелями исходящими (магистральными). Каждая пара соединяется двумя тонкими изолированными проводами называемыми кроссировкой. В последнее время кроссировка поставляется с экраном и в двойной изоляции.

Громполоса. Оконечные устройства кросса
Рук-во 11.27
Рук-во 11.34

Кроссировка

Кроссировка ПКСВ-2

Монтажный провод с поливинилхлоридной изоляцией. В заводских поставках свит в пару, тройку или четвёрку. Поставляется небольшими бухтами или на катушках. Используется для внутристанционных и внутришкафных соединений.
Официально - провод кроссовый станционный. В зависимости от количества жил маркируется как ПКСВ-2, ПКСВ-3 или ПКСВ-4
В среде кабельщиков кроссировкой называют любые жилы вытянутые из кабелей типа ТПП, ТПВ, ТСВ. Используются для внутришкафной разводки, крепления кабеля в колодцах, косоплётов и прочих нужд.

Кроссировка ПКСВ
ТУ16.К45-001-87
