3.15 Оборудование колодцев кабельной канализации связи

3.15.1 Колодцы кабельной канализации связи оборудуют входными круглыми чугунными люками с двумя крышками: верхней чугунной и нижней (внутренней) стальной. На внутренней крышке устроено запорное приспособление для закрытия колодца на замок и ручка для ее подъема (вынимания). Внутренняя крышка может иметь специальное запорное устройство для исключения несанкционированного доступа в колодец. Для колодцев, устраиваемых в пешеходной части улиц, должны использоваться люки легкого типа, рассчитанные на нагрузку 30 т, а в проезжей части - люки тяжелого типа на нагрузку 80 т. Каждый люк должен иметь отверстие для проверки загазованности колодца, не открывая крышек; оно не должно ничем загрязняться.

Масса люка легкого типа 87 кг, а тяжелого - 147 кг (рисунок 3.37).

3.15.2 При установке люка на перекрытии колодца сначала должны быть подложены железобетонные опорные кольца на ровной поверхности с круглым отверстием для входа в колодец. Их укладывают по слою раствора бетона толщиной от 10 до 12 мм. Основание люка и место стыка его с опорными кольцами следует обмазать бетонным раствором со щебенкой толщиной от 30 до 50 мм.

В проезжих частях улиц для большей устойчивости люки тяжелого типа должны закрепляться (привязываться) к арматуре перекрытий стальной проволокой диаметром 6 мм с усиленным бетонированием. Верхняя плоскость крышки люка во всех случаях должна строго совпадать с уровнем уличного покрытия или поверхностью грунта.

В связи с увеличением интенсивности движения автотранс­порта и ростом нагрузок на перекрытиях и люках колодцев, рекомендуется использовать опорные кольца с люками, вмонтированными в кольца на заводе-изготовителе.

3.15.3 Для раскладки кабелей все колодцы, кроме ККС-1 и ККС-2, должны оборудоваться стальными кронштейнами (рисунок 3.38). Кронштейны изготовляются типа ККП из полосовой и типа ККУ - из угловой стали.

Допускается использование кронштейнов других размеров и конструкций при необходимости размещения в колодцах муфт современных конструкций, например, оптических муфт, сборно-разборных муфт и т. п.

На кронштейнах необходимо устанавливать чугунные консоли одно-шестиместные (рисунок 3.39) в зависимости от намечаемой нагрузки, закрепляемые консольными болтами (рисунок 3.40,а). Допускается применение маломестных консолей из алюминиевого сплава, а также пластмассовых.

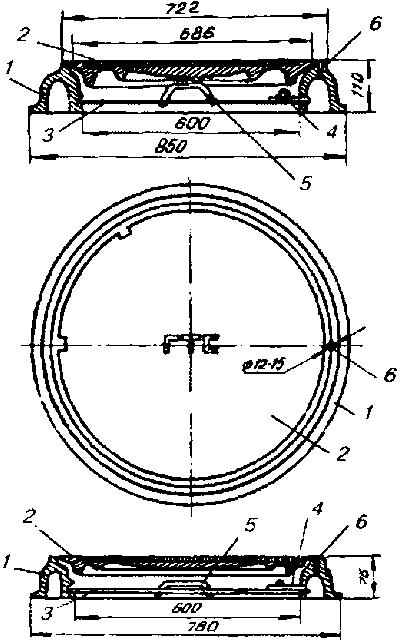

Чугунные люки тяжелого и легкого типов для колодцев кабельной канализации связи
1 - корпус (рама);
2 - верхняя чугунная крышка;
3 - нижняя стальная крышка;
4 - запорное приспособление;
4 - ручка;
5 - отверстие для проверки загазованности колодца
Рисунок 3.37 - Чугунные люки тяжелого и легкого типов для колодцев кабельной канализации связи

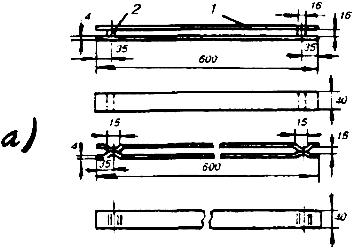

Кронштейны стальные кабельные ККП-600

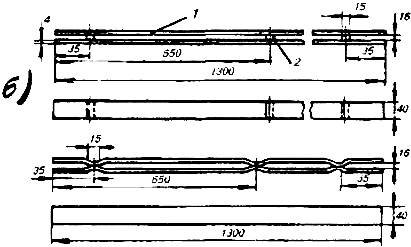

Кронштейны кабельные ККП-1300

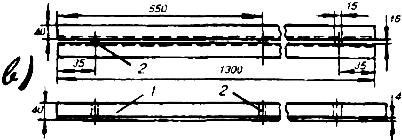

Кронштейны стальные ККУ-1300

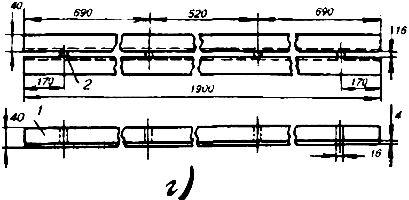

Кронштейны стальные кабельные ККУ-1900;
а)ККП-600; б) ККП-1300; в) ККУ-1300; г) ККУ-1900; 1 - основание; 2 - стальной сухарь
Рисунок 3.38 -Кронштейны стальные кабельные

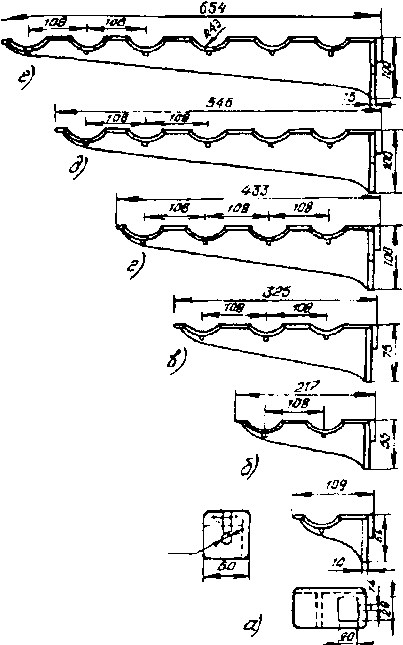

Консоли чугунные для колодцев кабельной канализации связи, шахт, коллекторов
а)ККЧ-1; б)ККЧ-2; в) ККЧ-3; г) ККЧ-4; д) ККЧ-5; е) ККЧ-6
Рисунок 3.39 - Консоли чугунные для колодцев кабельной канализации связи, шахт, коллекторов

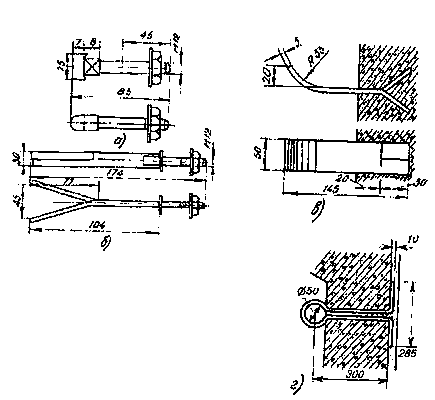

Кронштейны стальные кабельные
а) консольный болт;
б) анкерный болт (стальной ерш);
в) консольный крюк;
г) стальная серьга (петля)
Рисунок 3.40 - Крепежные детали для колодцев кабельной канализации связи

3.15.4 В колодцах типа ККС-3 и ККС-4 следует устанавливать по два кронштейна на каждой продольной стенке, а в колодцах типа ККС-5 – по три кронштейна. В угловых и разветвительных колодцах, при необходимости, могут быть установлены дополнительные кронштейны на торцовых стенах, а в колодцах для АТС кронштейны устанавливают на трех стенках, а в колодцах для АТС на 6-20 тысяч номеров, кроме того, и в средней части колодца с креплением их в днище и в перекрытии. К стенам колодца кронштейны должны крепиться анкерными болтами (стальными ершами), вмазываемыми в предусмотренные для этого выемки (рисунок 3.40,б).

В колодцах типа ККС-1 и ККС-2 вместо кронштейнов следует вмазывать в стенки консольные крюки (рисунок 3.40,в), по одному в колодцах типа ККС-1 и по два - в колодцах типа ККС-2.

3.15.5 В колодцах с числом в основании вводного блока до четырех каналов следует устанавливать двухместные консоли, а при пяти-шести каналах в основании - трехместные. В станционных и других кабельных шахтах, в коллекторах и тоннелях должны устанавливаться трех-шестиместные консоли.

3.15.6 В нижних частях торцевых стен кирпичных колодцев типов ККС-2 ККС-3, ККС-4, ККС-5 при их кладке должны закладываться стальные петли (серьги) для крепления переносных блоков при затягивании кабелей в каналы канализации (рисунок 3.40,г). В сборных железобетонных колодцах для этой цели могут быть использованы стальные подъемные петли, связанные с арматурным каркасом.

3.15.7 Вмазка стальных ершей в стенки сборных колодцев должна производиться при их изготовлении до вывоза на трассу строительства. Стальные ерши, кронштейны, внутренние крышки люков и другие стальные детали должны быть окрашены серой масляной краской или битумным лаком.

3.15.8 По окончании строительства и оборудования колодцев все входящие в них свободные каналы трубопровода должны быть плотно закрыты пластмассовыми, бетонными или деревянными пробками, последние - с прокладкой ветоши.

Занятые кабелями каналы герметизируют монтажной пеной в том случае, если в них не будут в короткий срок прокладывать кабели (необходимость герметизации согласовывается с телефонным узлом).
