Громполоса. Оконечные устройства кросса

Громполоса защитная
увеличить

Термин громполоса не упоминается в современных руководствах и стандартах. Вместо "громполосы" используется словосочетание "защитная полоса", например:
Монтаж кроссового и вводно-коммутационного оборудования телефонных станций (Руководство по эксплуатации ЛСМСС)
Монтаж кроссового оборудования на абонентских и соединительных линиях местных сетей связи (Руководство по строительству ЛСМСС)

Тем не менее защитные полосы старого типа, которые в общении связистов и называют "громполоса" в эксплуатации ещё работают и заменены на что-либо новое далеко не везде.

С понятием громполоса существует ещё одна нестыковка: громполосой также называют кабельную линию от кросса до распределительного шкафа тем самым, подменяя понятие магистраль. Тем не менее, документально громполоса это только оконечное устройство изображённое справа.

Громполоса имела электро-механическую защиту сосновными элементами которой являются угольные разрядники и термокатушки (термички).

Угольные разрядники (угли) предохраняли станционное оборудование и линию от превышения наводимого с линии напряжения и состояли из двух угольков с перфорированной прокладкой между ними. Схемы с применением угольных разрядников УР-500 есть в ГОСТ 5238-81

Термичка или термокатушка ТК-1

Термокатушка (термичка) - самовосстанавливающийся предохранитель. При превышении тока в линии в термокатушке втягивался наконечник, что приводило к отщёлкиванию контактной пружины громполосы

Громполосы на кроссе собирались в вертикальные ряды, которые к тому же имели дополнительную сигнализацию (на фото лампочка вверху).

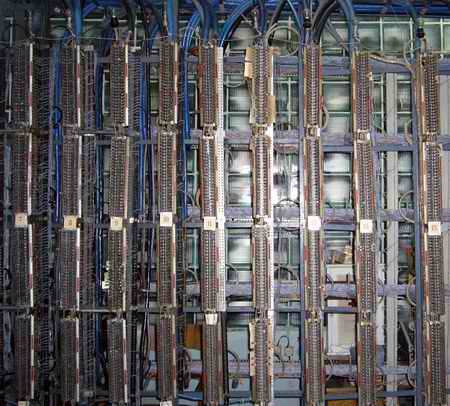

Громполосы на телефонном кроссе
Громполосы на телефонном кроссе

Сигнализация срабатывала при отключении предохранителя-термички, тем самым, предупреждая работников кросса о вышедшей из строя кабельной паре.

Колонны при стандартной высоте потолков помещения, как правило, состояли из четырёх громполос (100 пар), а при большей высоте помещения из шести оконечных (150) пар. Каждой колонне присваивался номер, который для работников кросса, линейщиков и работников техучёта и был номером громполосы. На фотографии в центре белые таблички именно с этими номерами. Такой же номер писался на боксе оконечивающим кабельную линию.

Общая схема для каждой пары громполосы выглядит так:

Схема громполосы (полосы защитной)

Схема громполосы (полосы защитной)

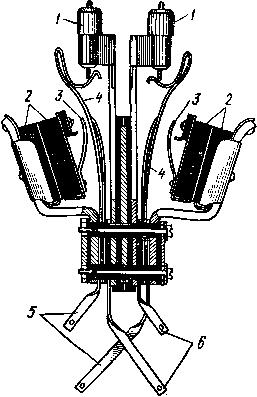

Разрез защитной полосы (громполосы)

Впоследствии, при замене настоящих громполос на кроновские плинты нумерацию оставили прежней, меняя только оконечные устройства. Соответственно, за боксами с новым типом плинтов по паспортам техучёта и по традиции осталось и название - громполоса.

С заменой громполос на боксы БКТО и подобные вид кросса заметно преобразился. Вместо одной колонны в сто пар новыми плинтами можно собрать колонну в 600 и более пар. На следующем фото современный кросс, где как раз видно количество боксов БКТО в колонне.

← Разрез защитной полосы:
1 - термическая катушка,
2 - разрядник,
3 - сигнальная пружина,
4 - пружина держателя,
5, 6-линейная и станционная стороны

Помещение кросса с боксами БКТО, кроновскими плинтами

В самом простой (и распространённой) комплектации новый тип плинтов устанавливается без какой-либо защиты. Почему-то считается, что сейчас нет воздушных линий и в защите схожей с громполосой нет необходимости. Увы, это ошибка, и в кабеле, проложенном в канализации или грунте, часто наводятся довольно большие напряжения и токи. По крайней мере, эти наводки хорошо знакомы тем, кто, нарушая технику безопасности, пытался сращивать длинный кабель во время грозы. Даже отдалённая гроза способна навести ощутимое напряжение в кабеле не говоря уже о молнии бьющей непосредственно над кабелем.

Для защиты от наводимых напряжений в кроновских плинтах предусмотрены специальные вставки, некоторые из их типов изображены ниже:

блок защиты абонентских линийЗащита для кроновского кросса
Тут Увеличенные фото
