16.5 Компрессорно-сигнальная установка КСУ-60 Э
16.5.1 Оборудованием для содержания кабелей ГТС под постоянным избыточным воздушным давлением являются сертифицированные компрессорно-сигнальные установки типов КСУ-ЗОА, КСУ-60Э, КСУ БН-60, КСУ БН-120 и т. п. Установки обеспечивают:
а) содержание под избыточным воздушным давлением определенного количества кабелей разной емкости (в зависимости от типа установки), в том числе некоторое количество кабелей с поврежденной оболочкой (также в зависимости от типа установки);
б) контроль за давлением воздуха в ресивере и на выходе установки, за расходом воздуха, подаваемого в кабели;
в) контроль влажности воздуха, подаваемого в кабели, по изменению цвета индикаторного силикагеля в индикаторе влажности;
г) автоматическую замену осушительных камер и регенерацию силикагеля без его извлечения;
д) подачу сигналов при нарушении герметичности оболочек кабелей и нарушении работы установки (пропадание переменного или постоянного тока, перегрузка электродвигателя компрессора и включение осушительной камеры на регенерацию).
16.5.2 Конструктивно КСУ-60Э, как условный тип для рассмотрения компрессорно-сигнальной установки, (рисунок 16.1) состоит из компрессора, блока осушки и автоматики и одного или двух распределительных стативов, устанавливаемых на одном каркасе, а также - щитка выносной сигнализации.
Функциональная схема КСУ-60Э приведена на рисунке 16.2. Основные технические характеристики КСУ-60Э приведены в таблице 16.2.

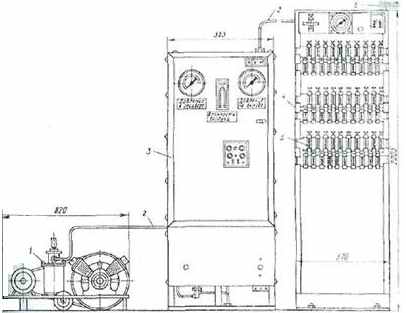

1- компрессорная группа;
2 - воздуховод;
3 - блок осушки и автоматики;
4 - распределительный статив;
5 - ротаметр;
6 - трубки к кабелям
Рисунок 16.1 - Компрессорно-сигнальная установка КСУ-60Э

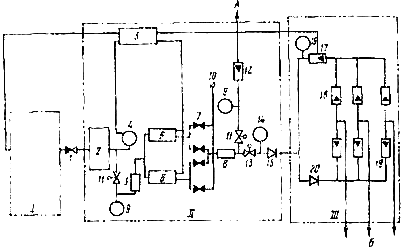

I - компрессорная группа;
II - блок осушки и автоматики;
III- распределительный статив
1 - обратный клапан; 2 - ресивер;
3 - воздушный фильтр;
4 - электронно-контактный манометр (ЭКМ);
5 - блок автоматики и сигнализации;
6 - осушительные камеры; 7 - клапаны КЭП;
8 - индикатор влажности; 9,14,16 - манометры;
10 - выход дюзы; 11 - редуктор РДВ-0,5;
12 - ротаметр;13 - редуктор РДВ-0,6;
15 - выходной вентиль;
17 - сигнальный ротаметр;
18 - ротаметры с эбонитовыми поплавками;
19 - ротаметры со стальными поплавками;
20 - обводной вентиль;
А - выход к поврежденным кабелям; Б - выход к кабелям ГТС.
Рисунок 16.2 - Функциональная схема КСУ-60Э
Таблица 16.2 - Основные технические характеристики установки КСУ-60Э
| Наименование характеристики | Показатели |
| Количество обслуживаемых кабелей, шт. | 30 или 60 |
| Количество распределительных стативов, шт. | 1 или 2 |
| Производительность, /мин, не менее | 35 |
| Диапазон рабочего давления на выходе, МПа(кгс/см2) | 0,05±0,002 (0,5±0,02) |
| Абсолютная влажность воздуха на выходе, г/м3 | 0,3 |
| Работоспособность в интервале температур, °С | + 10...+35 |
| Относительная влажность окружающего воздуха при температуре +20°С, %, не более | 80 |
| Время регенерации силикагеля, ч | 15 |
| Электропитание: - от трехфазной сети переменного тока напряжением, В с частотой, Гц - постоянное напряжение, В - переменный ток, А - постоянный ток, А | 220/380 50 60 10 0,5 |
| Максимальная потребляемая мощность, ВА | 4000 |
| Габаритные размеры, мм: - блока осушки и автоматики - компрессора - распределительного статива | 660x440x1664 860x360x380 1100x210x1800 |
| Масса, кг: - блока осушки и автоматики - компрессора - распределительного статива | 200 75 90 |
16.5.3 Монтаж компрессорно-сигнальной установки должен производиться в соответствии с инструкцией завода-изготовителя.
