Конструктивные и габаритные размеры оптоволоконных разьёмов

Внешние размеры разъёмов и чертежи на этой странице взяты из описания продукции ООО "Конструктив" и, возможно, не являются обязательными в международных стандартах

Разъемы типа FC

Разъемы типа FC ориентированы на применение в одномодовой технике. Для фиксации используется накидная гайка, что дает большую герметичность зоны соединения и надежность соединения при воздействии вибраций.

Розетки разъема FC могут выпускаются в двух вариантах: с квадратным фланцем и креплением двумя винтами М2 и с круглым фланцем и креплением под гайку (FC-D).

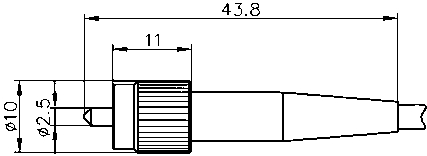

Коннектор FC


Розетка FC

Схемы - дополнение страницы
"Оконечные устройства ВОЛС. Коннекторы"

Разъёмы типа SC

Коннектор типа SC имеет пластмассовый корпус, обеспечивает плавное подключение отключение одним линейным движением. Это делает этот разъем удобным для применения в оптических кроссах с большой плотностью гнёзд.

Из-за отсутствия проворачиваний наконечников при подключениях и отключениях разъемы SC обеспечивают лучшую стабильность параметров.

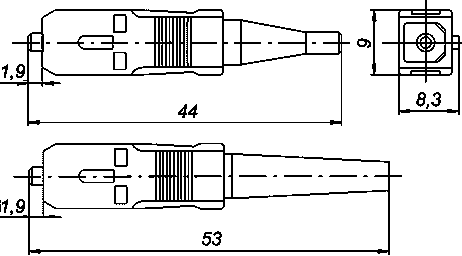

Коннектор SC


Розетка SC

Разъёмы типа SC могут собираться в дуплексный вариант:

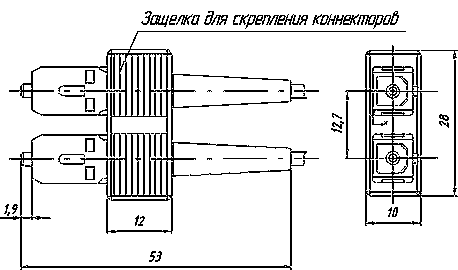

Дуплексный коннектор SC

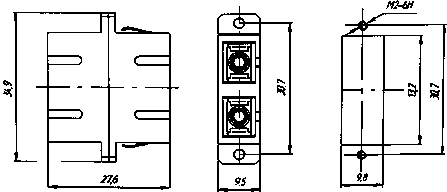

Дуплексная розетка SC

Схемы - дополнение страницы
"Оконечные устройства ВОЛС. Коннекторы"

Разъёмы типа ST

Оптический разъем типа ST соответствует международному стандарту IEC 874-10 и имеет наконечник диаметром 2,5мм с выпуклой торцевой поверхностью. Фиксация вилки на розетке выполняется подпружиненным байонетным элементом. Обычно корпуса вилки и розетки разъема ST металлические

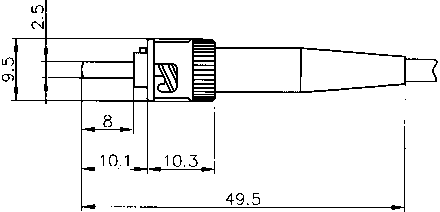

Коннектор ST

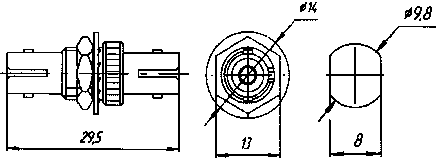

Розетка ST

Разъемы типа LC

Коннектор типа LC имеет прочный термостойкий пластмассовый корпус типа push-pull, с подпружиненным керамическим наконечником диаметром 1,25 мм. Коннектор фиксируется в розетке защелкой аналогичной разъёмам RJ- типа. Эти коннекторы могут соединяться в дуплексную пару с помощью специального зажима.

Присоединяются линейным движением, чем аналогичен разъёму SC и так же удобен в оптических кроссах с большой плотностью гнёзд

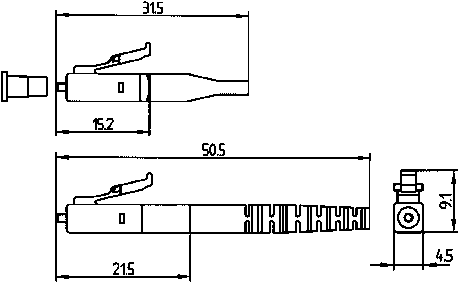

Коннектор LC

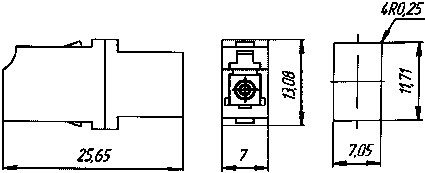

Розетка LC

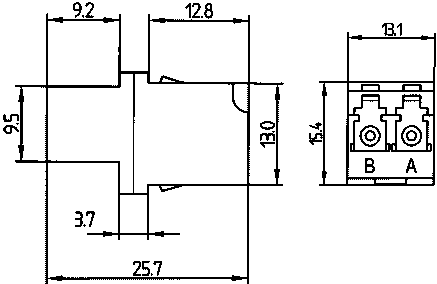

Дуплексная розетка LC

Схемы - дополнение страницы
"Оконечные устройства ВОЛС. Оптоволокно, коннекторы"

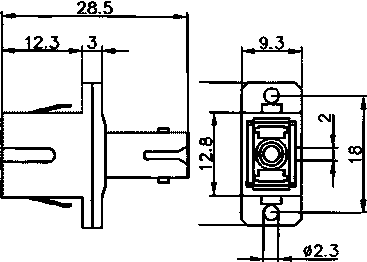

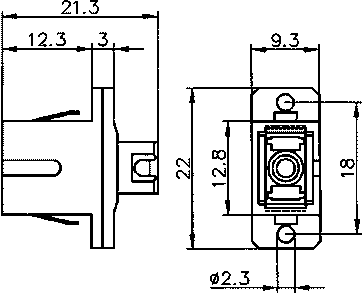

Розетки-адаптеры

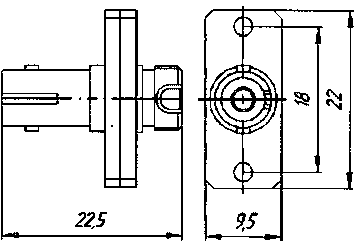

Адаптер FS-ST


Адаптер ST-ST


Адаптер FS-ST
