Оптоволоконные гильзы - КДЗС

По понятиям. Аббревиатура КДЗС расшифровывается как Комплект Деталей Защиты Сростка оптоволокна (Инструкция по монтажу МТОК).

В среде кабельщиков-спайщиков это сокращение почти не используется, чаще употребляется выражение "оптоволоконная гильза". Обозначение КДЗС тем не менее является официальным и используется в прайс-листах, инструкциях и прочих документах (например Монтаж оптических муфт)

Слово же "гильза" повелось от схожих по виду и назначению полиэтиленовых трубочек используемых при монтаже кабелей с медными жилами. Те же, в свою очередь получили это "жёсткое" название от бумажных предшественников.

Конструкция КДЗС

Состоит из трёх не рассыпающихся деталей: металлического стержня, клеевой трубки и трубки-термоусадки. На следующей фотографии хорошо видны все три компонента изделия.

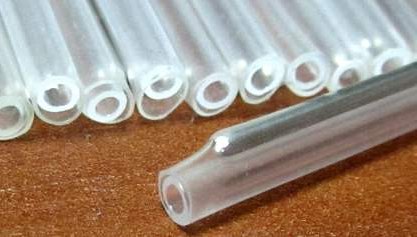

Конструкция КДЗС

Назначение стержня в создании жёсткого каркаса соединения. Гильзу не коробит ни в процессе нагрева ни в последствии.

Клеевая трубка при нагреве полностью расплавляется, герметизируя оптический стык, и склеивает оба оптоволокна.

Термоусадка при нагреве в специальной печке сварочного аппарата сжимается с 3,5 до 2,8 мм, выдавливает из своего объёма воздух и остаётся защитным кожухом на стыке волокон.

Могут выпускаться разной длины. Длина в милиметрах отражается в цифре маркировки изделия, например КДЗС-50 имеет длину в 50 мм. Наиболее старым размером является 60 мм и такими же делались крепления в оптоволоконных кассетах.

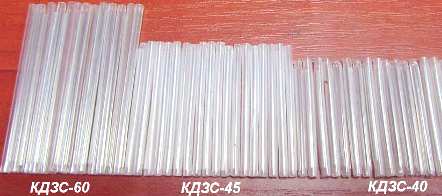

Размер и внешний вид оптоволоконных гильз

В настоящее время получили распространение более короткие ОВ-гильзы, например КДЗС-40 и менее. Потребность уменьшения их длины продиктована только соображением компактности конечных изделий (муфт и кроссов). Длина КДЗС должна быть такой как рекомендует производитель кассет.

Монаж

КДЗС надеваются на оптические волокна после закрепления оптического модуля в кассете, перед очисткой волокон от лака (п.7 Описание монтажа оптоволоконных муфт и оптических кроссов и п.12.6 Монтаж оптических муфт)

После сварки оптоволокна КДЗС перемещается на место стыка с таким расчётом, чтобы герметизировать весь зачищенный от лака или другой изоляции участок ОВ. Гильза вместе с волокном помещается в специальную мини-печку сварочного аппарата. (см. фото)

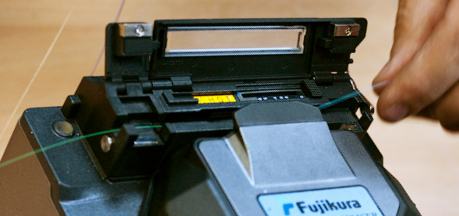

Печка сварочного аппарата для КДЗС

Процесс прогрева в этих печках автоматизирован, и аппарат после окончания обсадки гильз подаёт сигнал.

Далее на фото внешний вид уже обсаженных оптоволоконных гильз, но не уложенных в крепление.

Обсаженные оптоволоконные гильзы

КДЗС вместе с волокном извлекается из печки и закрепляется в специальном креплении оптоволоконной кассеты (см. фото). Волокна при этом аккуратно и с максимальными радиусами изгиба распределяются в плоскости сплайс-пластины.

Крепление КЗДС в кассете

Следующая фотография иллюстрирует оптоволоконную кассету в процессе монтажа всех ОВ. Сверху и снизу фотографии видны КДЗС.

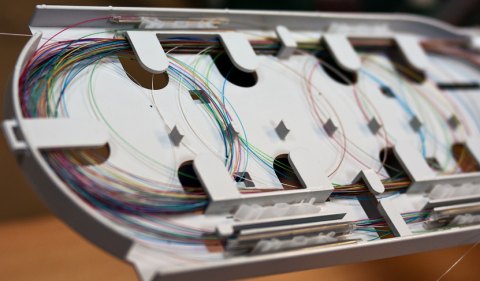

Оптоволоконная кассета в процессе монтажа
