ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПО СВЯЗИ И ИНФОРМАТИЗАЦИИ

Стандарт отрасли

УСТРОЙСТВА ЗАЩИТЫ ЛИНЕЙНОГО ОБОРУДОВАНИЯ МЕСТНЫХ
ТЕЛЕФОННЫХ СЕТЕЙ ОТ ОПАСНЫХ НАПРЯЖЕНИЙ И ТОКОВ

Основные параметры
ОСТ 45.80-96
Москва-1997
ЦНТИ "Информсвязь"

Предисловие

1 РАЗРАБОТАН Ленинградским отраслевик научно-исследовательским институтом связи (ЛОНИИС) ВНЕСЕН Научно-техническим управлением в охраны труда Министерства связи Российской Федерации

2 ПРИНЯТ Министерством связи Российской Федерации

3 ВВЕДЕН В ДЕЙСТВИЕ информационным пмсьиои от 22.09.97 №4885

4 ВВЕДЕН ВПЕРВЫЕ

Содержание

1 Область применения  . . 1

2 Нормативные ссылки  . . 2

3 Определения, обозначения, сокращения  . . 2

5 Требования к основным параметрам устройств защиты от опасных напряжений и токов, возникающих на линиях связи  . . 6

5.1 Электрические параметры устройств залиты на воздушных линиях связи  . . 6

5.2 Электрические параметры устройств запиты на подвесных кабельных линиях связи  . . 7

5.3 Электрические параметры устройств защиты на подземных кабельных линиях связи  . . 8

6 Методики проверки основных параметров устройств защиты линейного оборудования местных телефонных сетей  . . 9

Приложение А Средства измерения и вспомогательные устройства  . . 11

Приложение Б Библиография  . . 12

СТАНДАРТ ОТРАСЛИ
УСТРОЙСТВА ЗАЩИТЫ ЛИНЕЙНОГО ОБОРУДОВАНИЯ МЕСТНЫХ
ТЕЛЕФОННЫХ СЕТВЙ ОТ ОПАСНЫХ НАПРЯЖЕНИЙ И ТОКОВ Основные параметры

Дата введения 01.01.1998

1 Область применения

Настоящий стандарт распространяется на устройства защиты линейного оборудования местных телефонных сетей и обслуживающего персонала от опасных напряжений и токов” возникающих на линиях связи (далее - устройства защиты).

Стандарт устанавливает основные электрические параметры устройств защиты“применяемых в оконечно-кабельных и вводно-кабельных устройствах местных телефонных сетей и обеспечивающих стойкость коммутационного оборудования и абонентских устройств.

Стандарт не распространяется на электрические параметры устройств защиты станционного оборудования и волоконно-оптических линий связи местных телефонных сетей, а также на устройства защиты, применяемые на магистральных и внутризоновых кабельных линиях связи.

Требования стандарта обязательны при выполнении проектных, строительных и эксплуатационных работ, а также при разработке устройств защиты линейного оборудования местных телефонных сетей.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 464-79 Заземление для стационарных установок проводной свези, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн систем коллективного приема телевидения. Нормы сопротивления

ГОСТ 5238-81 Установки проводной связи. Схемы завиты от опасных напряжений и токов, возникающих на линиях. Технические тре-бования

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

ГОСТ 27049-86 Защита оборудования проводной связи и обслуживающего персонала от атмосферных разрядов

3 Определения, обозначения и сокращения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 Линейное оборудование местных телефонных сетей - оборудование, включающее окончания физических цепей, аналоговых линий или физических линий, предназначенные для организации цифровых линейных трактов на абонентских и межстанционных соединительных линиях.

3.1.2 Станционное оборудование - оборудование реализующее функции станционного окончания коммутационного оборудования местной телефонной сети.

3.1.3 Абонентское оборудование - оконечное оборудование, расположенное в помещении абонента.

3.1.4 Абонентское защитное устройство - защитное устройство осуществляющее защиту абонентского устройства.

3.1.5 Заземляемые элементы конструкции кабеля - металлическая оболочка или экран кабеля, а также канат (трос), встроенный в конструкцию подвесного кабеля.

3.1.6 Оконечное кабельное устройство - устройство для подключения токоведудих жил кабельных и воздуяных линий связи местной телефонной сети.

3.1.7 Вводно-кабельное устройство - устройство, предназначенное для подключения и (или) переключения токоведух хил линейных к станционных кабелей, соединяющих линейное в станционное оборудование местной телефонной сети, Вводно-кабельное устройство мохет выполнять функции оконечного кабельного устройства.

3.1.8 Коэффициент готовности - вероятность того, что объект окажется в работоспособном состоянии в произвольный момент времени, кроме планируемых периодов, в течение которых применение объекта по назначению не предусматривается.

3.1.9 Критерий отказа - признак или совокупность признаков наружения работоспособного состояния устройств завиты. Работоспособным считается состояние устройств завиты, при котором значение всех параметров, характеризующих способность выполнения заданных функций, соответствуют требованиям нормативной документации.

3.1.10 Воздушная линия связи (ВЛС) - совокупность проводов, арматуры и опор, обеспечиваюцих передачу сигналов электросвязи.

4 Общие полохения

4.1 Настоящий стандарт определяет требования к основным параметрам устройств зажиты линейного оборудования местных телефонных сетей, предназначенным для снижения воздействия на оборудова-ние и обслухиваюний персонал возникающих на линиях связи опасных напряжений и токов до допустимых безопасных значений в соответствия с ГОСТ 5238 к ГОСТ 27049.

4.2 Линейное оборудование с устройствами завиты, параметры которых регламентируются настоящий стандартом, предназначены для совместной работы с техническими средствами электросвязи с устойчивостью к опасным токам и напряжениям no [I], [2], [З].

4.3 В технических средствах электросвязи, устойчивость которых не соответствует требованиям [1-3]. должны применяться дополнительные устройства зациты, значения параметров которых должны устанавливаться в технических условиях на эти средства.

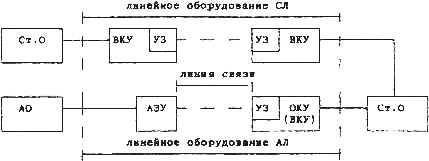

4.4 Структурная схема включения устройств запиты в линейное оборудование соединительной и абонентской линий приведена на рисунке 1.

Примечание - Устройства защиты входят в состав ВКУ, ОКУ. линейное оборудование СЛ

Ст.О - станционное оборудование;
АО - абонентское оборудование;
АЗУ - абонентское защитное устройство;
ОКУ - оконечное кабельное устройство;
ВКУ - вводно-кабельное устройство;
УЗ - устройство заняты;
-|- - стык линейного и станционного оборудования.

Рисунок 1 - Структурная схема включения УЗ в линейное оборудование соединительной и абонентской линий

4.5 Параметры устройств защиты линейного, окоиечно-кабельного и вводно-кабельного оборудования определяются расчетный путем с учетом конкретных видов и допустимых нори внешних воздействий-грозовой деятельности, взаимного расположения линхй связи по отношению к линиям электропередачи, контактным цепям электрифицированных железнодорожных и других транспортных средств и внешних источников электромагнитного воздействия.

4.6 Эксплуатационная надежность устройств защиты

4.6.1. Коэффициент готовности при влиянии опасных воздействий должен быть не менее 0,99999 t2].

4.6.2 Срок службы устройства защиты - не менее 20 лет.

4.7 Устройства защиты от опасных напряжений и токов, применяемые на кабельных линиях, должны включаться между заяищаемыми жилами кабеля и заземленными элементами.

4.8 Заземление элементов конструкции кабеля должно производиться начале в конце кабельной линии.

4.9 Устройства защиты от опасных напряжений и токов устанавливаются на подземных кабельных линиях в зданиях, где размещается станционное оборудование местных телефонных сетей в местах ввода и вывода кабельных линяй, а на подвесных кабельных линиях в оконечных кабельных устройствах.

4.10 На воздужных линиях связи устройства защиты размещаются аа столбовых опорах.

4.11 Конструкция устройств защиты должна обеспечивать подключение к рабочему заземлению, которое должно соответствовать ГОСТ 464.

5 Требования к основный параметрам устройств защиты от опасных напряжений и токов

5.1 Электрические параметры устройств завиты на воздушных линиях связи.

5.1.1 Устройства зажиты, используемые в оборудовании воздушных линий связи, должны обеспечивать снижение возникающих на линии опасных воздействий до требуемых значений.

5.1.2 При воздействии разряда молнии как в обычных условиях [4], так и в условиях, повышенного воздействия [4], устройства защиты воздуных линий связи должны обеспечивать снижение опасного воздействия продолжительностью 5 - 100 икс до значения 1000 В.

Время срабатывания устройств завиты воздувных линий связи должно быть не более 5 мкс.

5.1.3 На параллельных участках сближения ВЛС с высоковольтными линиями электропередач или с контактными цепями электрифицированных транспортных средств устройств зажиты должны обеспечи-вать необходимое снижение опасных воздействий кратковременно индуцируемых ЭДС.

При электромагнитном влиянии высоковольтных линий электропередач, когда значение воздействующей ЭДС составляет 2000 В, устройство зациты должно обеспечивать снижение опасного воздействия до 300 В. При электромагнитном влиянии контактных цепей электрифицированных транспортных средств,когда значение воздействуювей ЭДС составляет 500 В, устройство защиты должно обеспечивать снижение опасного воздействия до 150 В [5].

Время срабатывания устройств защиты воздуных линий связи от опасных напряжений должно быть не более 5 мкс. Примечание - Кратковременно индуцируемая ЭДС возникнет в воздушных линиях связи, имеющих сближение с высоковольтными линиями электропередач или с контактными цепями электрифицированных транспортных средств при коротких замыканиях в этих сетях.

5.1.4 Устройства заняты оборудования ВЛС должны обеспечивать защиту линейного оборудования и абонентских устройств от воздействия напряжений и токов при возможном соприкосновении цепей ВЛС с проводами электрической сети напряжением 380/220 В, а также с контактными сетями городского электрифицированного транспорта.

Время срабатывания устройств запиты от избыточных токов должно быть не более 60 секунд при токе 0,25 А. Сопротивление устройства завиты от избыточных токов должно быть не более 15 Ом.

5.2 Электрические параметры устройств задиты на подвесных кабельных линиях связи

5.2.1 Устройства запиты, применяемые в технических средствах, используемых пря переходе с воздувной линии связи на подвесную кабельную линию связи, должны обладать параметрами устройств защиты воздуных линий связи, приведенным в 5.1 и 5.2 с учетом возможных электромагнитных воздействий на эти воэдутвные линии связи.

5.2.2 Устройства зациты для подвесных кабельных линий связи, (без вставок воздуиных линяй связи), должны обеспечивать требуемое снижение возникающих на этих линиях опасных электромагнитных воздействий. При электромагнитном влиянии высоковольтных линий электропередач, когда максимальное значение кратковременно индуцируемой

ЭДС составляет до 2000 В, устройство защиты должно обеспечивать снижение опасного воздействия до значения 500 В. При электромагнитной влиянии контактных цепей электрифицированных транспортных средств, когда магнитное значение кратковременно индуцируемой ЭДС составляет до 500 В, устройство запиты должно обеспечивать снижение опасного воздействия до 300 В [б].

Время срабатывания устройств зажиты, используемых на подвесных кабельных линиях связи, должно быть не более 5 мкс.

5.3 Электрические параметры устройств зациты на подземных кабельных линиях связи

5.3.1 Для снижения опасного воздействия индуктивных влияний на подземные кабельные линии связи местных телефонных сетей при аварийных ситуациях, возникаюяях на расположенных вблизи от них высоковольтных линиях электропередач в контактных сетей электрифицированных транспортных средств, а также других возможных источников электромагнитных возмуиений, необходимо применение на подобных кабельных линиях местной связи кабелей с требуемым качеством (добротностью) и повывенным коэффициентом экранирования (коэффициентом занятного действия).

Повышенные требования к устройствам запиты вводно - кабельного оборудования кабельных линий связи местных телефонных сетей должны быть реализованы в тех случаях, когда станционные кабели и станционное оборудование, включенное в кабельные линии связи, имеют электрическую прочность меньве электрической прочности изоляции жил линейных кабелей по отношению друг к другу и по отновению к заземляемым элементам хонструкции линейного кабеля.

5.3.2 Электрические параметры устройств завиты от опасных напряжений, возникающих на подземных кабельных линиях связи местных телефонных сетей, имеюких вставки ВЛС должны соответствовать паракетраи устройств защиты ВЛС, приведенным в 5.1 и 5.2.

5.3.3 Электрические параметры устройств защиты подземных кабельных линий связи местных телефонных сетей от опасных напряжений, вызываемых внешними электромагнитными влияниями должны обеспечивать снижение опасного воздействия до величины не превышающей 1000 В при кратковременном электромагнитном воздействии и до величины не превыхаюцей 300 В при длительно индуцируемых ЭДС от индуктивного влияния расположенных вблизи от подземных кабелей высоковольтных линий электропередачи, контактных сетей электрифицированных транспортных средств и других возможных источников электромагнитного воздействия.

6 Методики проверки основных параметров устройств завиты линейного оборудования местных телефонных сетей

6.1 Испытание устройств эадиты линейного оборудования, проложенного в обычных условиях (4], проводится на соответствие критериям А и Б.

Критерий А - оборудование должно выдерживать испытание без повреждений или других нарувеыий и работать нормально после испытания, однако не требуется, чтобы оборудование правильно работало во время испытания.

Критерий Б - в результате испытаний не должна возникать опасность пожара в оборудовании. Любое возниквее повреждение или постоянная неисправность должны быть ограничены малым числом внеяиих устройств сопряжения с линией.

Испытание устройств запиты линейного оборудования, проложенного в местах с повыиенной грозодеятельностью, проводятся в соответствии с критерием Б.

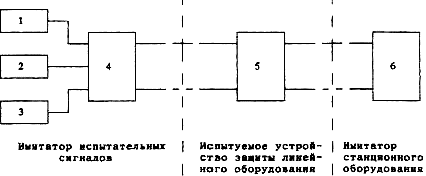

6.2 Проверка параметров устройств залиты линейного оборудования на соответствие критериям А и Б проводится на основе блок-схемы, представленной на рисунке 2.

6.3 Средства измерений и вспомогательные устройства, необходимые для определения электрических параметров устройств защиты линейного оборудования местных телефонных сетей, приведены в таблице А.1 приложения А.

1 - имитатор высоковольтных импульсов;
2 - генератор пачек импульсов;
3 - источник переменного напряжения 220 В;
4 - блок установки режимов испытаний;
5 - устройство залиты;
6 - имитатор станционного оборудования.

Рисунок 2 - Структурная схема проверки соответствия параметров устройств захяты линейного оборудования

Приложение А
(обязательное)
Средства измерения и вспомогательные устройства

Таблица А.1

Приложение Б
(информационное)
Библиография

[1] Рекомендации МСЭ-Т Серия К 17. Испытания полупроводниковых промежуточных усилителей с дистанционный питанием с целью проверки схем зациты от внешних влияний
[2] Рекомендации МСЭ-Т Серия К20. Стойкость коммутационного оборудования электросвязи к перенапряжениям и избыточным токов
[3] Рекомендации МСЭ-Т. Стойкость абонентских устройств к перенапряжевиям и избыточным токам
[4] Правила строительства и ремонта воздушных линий связи и радиотрансляционных сетей. Часть IV, М., "Радио и связь", 1987
[5] Правила зажаты устройств проводной связи, железнодорожной сигнализация и телемеханики от опасного и меваюиего влияний линий электропередач. Часть I, М."Связь", 1969
[6] Правила зациты устройств проводной связи и проводного венанхя от влияния тяговой сети электрифицированных железных дорог переменного тока. М. "Транспорт" 1989 г.

УДК ОКС Ключевые слова: перенапряжения, опасные напряжения и токи, линейное оборудование, электрические параметры устройств защиты на воздушных и подвесных кабельных линиях связи, электрические параметры устройств защиты в подземных кабельных линиях связи
