8.14 Строительство стоечных линий связи

8.14.1 Типы и конструкция стоек

8.14.1.1 Стоечные линии состоят из установленных на крышах зданий металлических опор-стоек, на которые подвешены провода или распределительные кабели.

8.14.1.2 Опоры-стойки изготовляют четырех типов СПТ-1, СПТ-2, СПТ-6 и СПТ-10 для подвески соответственно одной, двух, шести и десяти пар проводов (рисунок 8.50).

Основным материалом для изготовления стоек служат трубы стальные диаметром 48 и 27 мм.

8.14.1.3 По месту установки стойки подразделяются на промежуточные, оконечные и кабельные.

Для перехода с чердака на крышу или обратно применяют выводные трубы, укрепляемые самостоятельно или к стойкам с помощью двойного хомута (рисунок 8.51).

На трассах с подвеской только кабелей в 'качестве промежуточных и оконечных опор применяют, как правило, выводные трубы. В качестве кабельных опор, устанавливаемых в месте соединения проводов с жилами кабеля (через кабельный ящик), следует применять стойки СПТ-10 или СПТ-6.

Стоечные опоры
Рисунок 8.50 - Стоечные опоры
Строительство стоечных линий связи. Установка выводной трубы
а - у стойки;
б - самостоятельно;
в – хомут
Рисунок 8.51 - Установка выводной трубы

Как промежуточные опоры для подвески одной пары проводов (при отсутствии перспективы подвески второй пары проводов) могут применяться штыри из круглой стали диаметром 12 мм и длиной 700 мм, установленные на крыше и для устойчивости связанные между собой стальной оцинкованной проволокой диаметром 2 мм и укрепленные оттяжками (рисунок 8.52).

Установка пары штырей. Строительство стоечных линий связи
Рисунок 8.52 - Установка пары штырей

8.14.1.4 В комплект арматуры стоек входят следующие детали: колпачок, опорное кольцо, копыто, подкопытник, ступеньки струбцины, болты с гайками и шайбами, чугунные хомуты и болты для их крепления, стальные хомуты.

8.14.1.5 На стоечных линиях следует применять стальные и биметаллические (сталемедные) провода диаметром от 1,2 до 2,0 мм. При пересечении проводов проводного вещания или высокого напряжения необходимо подвешивать изолированные провода.

Для подвески и закрепления проводов применяют изоляторы ТФ-12. Порядок оснастки штырей изоляторами приведен в начале данного раздела.

Количество изоляторов, которыми оснащаются траверсы стоек, определяется числом фактически подвешиваемых проводов.

8.14.2 Установка и укрепление стоечных опор

8.14.2.1 При разбивке трассы и выборе мест установки необходимо учитывать проектные решения с соблюдением следующих требований:

а) трасса стоечной линии должна быть, по возможности, прямолинейной и иметь минимальное количество пересечений с другими линиями, особенно с линиями электропередачи;

б) длина пролета стоечной линии, как правило, не должна превышать 80 м. При невозможности выполнения этого, в виде исключения допускается увеличение пролета до 100 м;

в) опоры стоечной линии следует размещать на зданиях примерно одинаковой высоты для уменьшения резких перегибов подвешиваемых проводов или кабелей в вертикальной плоскости;

г) опоры следует устанавливать как можно ближе к гребню крыши для обеспечения возможно большего расстояния от подвешиваемых проводов или кабелей до поверхности крыши и вершин деревьев;

д) трасса подвески проводов должна быть выбрана с таким расчетом, чтобы расстояние между ними и выступающими устройствами крыши (трубы, слуховые окна, антенны, надстройки и др.) было не менее 0,8 м, а расстояние от проводов (кабеля) до телевизионных антенн - не менее 3 м;

е) не должно быть препятствий для установки стойки и ее оттяжек;

ж) стоечные опоры должны быть установлены строго вертикально. Заделка оттяжек должна допускать возможность регулирования их натяжения (в пределах 50 % винтовой нарезки струбцины);

з) стоечные опоры должны быть установлены так, чтобы их траверсы располагались перпендикулярно основному направлению линии, а при разветвлении - направлению равнодействующей силы тяжения отходящих линий;

и) на зданиях с железобетонными кровлями или с железобетонными стропилами в целях уменьшения вибрации проводов стойки устанавливают над лестничными клетками или над шахтами лифтов.

8.14.2.2 Установка стойки на наклонной крыше с деревян­ными стропилами должна производиться в следующей последо­вательности рабочих операций, при выполнении которых необходимо:

а) с крыши здания простукиванием и осмотром с чердака определить место прохода стойки через крышу и место ее закрепления хомутом на стропиле. В подрешетнике и железной кровле пробойником пробить сквозное отверстие - метку центра отверстия для стойки;

б) с крыши здания при помощи зубила и молотка вырубить в железной кровле отверстие для основания стойки, диаметром 29 мм - для стоек СПТ-1 и СПТ-2 и диаметром 51 мм - для стоек СПТ-6 и СПТ-10. Отверстия для болтов с проушинами крепления оттяжек стойки пробивают в кровле при помощи пробойника и молотка;

в) через вырубленное в железной кровле отверстие с помощью коловорота просверлить сквозное отверстие в подрешетнике для прохода стойки через крыши (по центру метки);

г) на основание стойки надеть стальное копыто вплотную к упорному кольцу; под основанием копыта на стойку намотать четыре-пять витков каболки (или надеть войлочную шайбу), промазать основание копыта суриком (замазкой), установить стойку в отверстие крыши и удерживать ее в вертикальном положении;

д) на чердаке закрепить стойку на стропильной балке, для чего:

- наложить хомут на вертикально установленную стойку и разметить отверстия для болтов крепления хомута к стропильной балке;

- наклонить стойку и ручным буравом просверлить отверстия в стропильной балке для болтов крепления хомута;

- установить стойку вертикально и закрепить ее на стропильной балке при помощи хомута (хомутов) и болтов с гайками.

При этом стойки типа СПТ-6 следует крепить к стропильной балке одним хомутом, типа СПТ-10 и выводные трубы - двумя хомутами, а стойки СПТ-1 и СПТ-2 крепят сквозным болтом диаметром 10 мм (рисунок 8.53).

Строительство стоечных линий связи. Крепление стоек
а) б) в)
а) - СПТ-10 двумя хомутами, б) - СПТ-6 одним хомутом, в) - СПТ-1 и СПТ-2 болтом
1 - труба стойки, 2 - хомут, 3 - строительная балка,
4 - чугунное копыто, 5 - упорное кольцо,
6 - войлочная прокладка, 7, 8 – болты
Рисунок 8.53 - Крепление стоек

Допускается крепить стойку и выводные трубы хомутами из круглой стали диаметром 12 мм (рисунок 8.54). При установке стоек не разрешается выпиливать или подрубать стропильные балки;

Крепление стойки стальным хомутом к стропильной балке
1-труба стойки;
2-стальной хомут из круглой стали диаметром от 2 до 12 мм с шайбами и гайками;
3-стропильная балка; 4-чугунное копыто; 5-упорное кольцо; 6-войлочная прокладка
Рисунок 8.54 - Крепление стойки стальным хомутом к стропильной балке

е) изготовить оттяжки, при этом оттяжки должны изготовляться для стоек типа СПТ-1, СПТ-2 и пары штырей из двух свитых вместе стальных оцинкованных проволок диаметром 2 мм, а для стоек типов СПТ-6 и СПТ-10 и для выводных труб следует применять стальную оцинкованную проволоку диаметром 5 мм;

ж) закрепить стойку на крыше здания оттяжками, для чего:

- разметить отверстия для болтов с проушинами, чтобы они проходили через железную кровлю, подрешетник и, по возможности, через стропила, а также, чтобы оттяжки были под углом 90° друг к другу и под углом 45° - по отношению к направлению траверсы и к основанию стойки;

при помощи пробойника пробить отверстия в железной кровле, ручным буравом просверлить отверстия в подрешетнике (стропиле) и закрепить в них болты с проушинами для оттяжек;

через отверстия в траверсе прикрепить к ней концы оттяжек закруткой концов проволоки;

за проушины болтов зацепить крюки струбцин, к струбцинам прикрепить закруткой концы оттяжек;

при помощи струбцин натянуть оттяжки и выполнить регулировку стойки по отвесу;

места прилегания копыта и основания стойки к крыше, а также места установки болтов с проушинами для крепления оттяжек промазать суриком;

- наружную поверхность изолирующей втулки и внутреннюю поверхность верхнего конца стойки обмазать суриком, установить ее в верхнее отверстие стойки и плотно прижать к ее торцу.

Заделка оттяжек должна допускать возможность последующей регулировки их натяжения в пределах до половины винтовой резьбы струбцины.

Стойки типов СПТ-1, СПТ-2 и СПТ-6 и пары штырей нужно укреплять четырьмя оттяжками, а стойки типа СПТ-10 -восемью оттяжками, располагаемыми в два яруса по вертикали.

При укреплении установленных штырей оттяжками, верхний конец каждой оттяжки крепится за выемку в верхней части штыря, а нижний - за гребень шва металлической кровли через просверленное в нем отверстие (рисунок 8.52).

8.14.2.3 При установке стоечных опор на неметаллической кровле (шиферной, черепичной и других) в месте установки опор вскрывают и удаляют на минимально возможной площадке элементы мягкой кровли, вместо которой укладывают листы оцинкованной кровельной стали с таким расчетом, чтобы верхняя часть листа заходила под элементы неметаллической кровли, а нижняя часть накрывала элементы кровли сверху, обеспечивая сток дождевой воды. В остальном установка стоечных опор на крышах с неметаллической кровлей производится также, как и на металлических крышах. Установка стойки на крыше с неметаллической кровлей показана на рисунке 8.55.

Строительство стоечных линий связи. Крепление стоек
Рисунок 8.55 - Установка стоечных опор на неметаллических крышах

Установка стойки 10x2, детали ее крепления и подключение кабельного ящика показаны на рисунке 8.56.

Установка стойки 10x2 с подключением кабельного ящика
а) заделка оттяжки за траверсу стойки; б) заделка оттяжки за струбцину с болтом;
в) копыто чугунное; г) хомут чугунный
1 - болт с кольцом длиной от 260 до 440 мм диаметром от 10 до 12 мм;
2 - струбцина с колодкой; 3 - оттяжки;4 - войлочная прокладка;5 - копыто;
6 - упорное кольцо; 7 - колпачок; 8 - кабели ПРППМ; 9 - хомуты;
10 - стропила;
11 - пакет кабелей ПРППМ от линейных проводов к кабельному ящику;
12 - кабельный ящик; 13 - кабель 10x2; 14 - провод заземления
Рисунок 8.56 - Установка стойки 10x2 с подключением кабельного ящика

8.14.3 Установка телефонных стоек на плоских совмещенных кровлях

8.14.3.1 Установка телефонных стоек на плоских совмещенных кровлях, часто применяющихся в современном жилищном строительстве, должна производиться в приведенной ниже последовательности выполнения следующих технологических операций:

а) разметка мест установки стойки и крепления оттяжек;

б) вскрытие кровельного ковра до плиты перекрытия в местах установки закладных частей для крепления стойки и оттяжек;

в) пробивка отверстий и борозд в каналах плит перекрытия и установка в них закладных деталей;

г) заполнение бетонной смесью отверстия и борозды вместе с установленными в них закладными деталями;

д) восстановление кровельного ковра;

е) установка стойки и крепление ее оттяжками.

8.14.3.2 При разметке мест установки стоек, крепления оттяжек и при вскрытии кровельного ковра необходимо выполнять следующие требования:

а) место установки стойки выбирать с таким расчетом, чтобы расстояние от трассы подвески проводов и кабеля до радиостоек было не менее 0,8 м, а от телевизионных антенн – не менее 3 м;

б) место установки оконечной стойки выбирать с учетом возможности установки на лестничной клетке или в коридоре кабельного ящика в непосредственной близости от стойки;

в) разметку мест крепления оттяжек следует производить так, чтобы угол наклона оттяжки к горизонту был не более 45°, а угол, образуемый оттяжкой и стволом стойки, соответственно, не менее 45°. Для этого через намеченную точку установки стойки необходимо провести две перпендикулярные линии. На каждой линии от центра отмерить расстояние: для стоек СПТ-1 - 345 мм, СПТ-2 - 520мм, СПТ-6 и СПТ-10 - 870 мм и через эти точки провести параллельные прямые: две - по вертикали, две – по горизонтали. При этом образуется квадрат, вершины углов которого являются центрами мест установки анкеров для крепления оттяжек (рисунок 8.57).

г) приняв за центры размеченные точки установки закладных деталей, в каждом месте на кровельном ковре мелом очертить площадь вскрытие ковра - квадрат размером 700x700 мм;

д) с помощью топора, лопаты, лома и торцевых кусачек вскрыть кровельный ковер, сохраняя, по возможности, слои мягких материалов (рубероида, стеклохолста и толя). Для этого надрезы мягких материалов нужно делать по диагонали квадрата. Слои мягких материалов отогнуть, как показано на рисунке 8.58. Сыпучие материалы следует выбирать лопатой и укладывать на кровле для использования при восстановлении кровельного ковра.

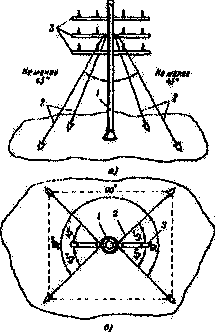

Строительство стоечных линий связи. Расположение оттяжек стойки
а - вид спереди, б - вид сверху
1 - вертикальная труба стойки; 2 - оттяжки; 3 - траверсы
Рисунок 8.57 - Расположение оттяжек стойки
Строительство стоечных линий связи. Вскрытый кровельный ковер
Рисунок 8.58 - Вскрытый кровельный ковер

8.14.3.3 Для крепления стойки применяется опорная гиль­за (рисунок 8.59), для крепления стяжек - анкер типа АКО-1 (рисунок 8.60).

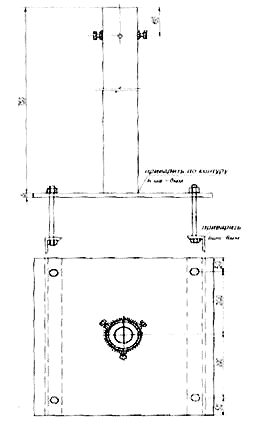

Опорная гильза для установки телефонной стойки
Рисунок 8.59 - Опорная гильза для установки телефонной стойки

8.14.3.4 Установку закладных деталей следует производить в следующем порядке:

а) легким постукиванием молотка по поверхности перекрытия, освобожденного от кровельного ковра, необходимо определить расположение пустотных каналов, ближайших к размеченной точке установки стойки, и через ближайший пустотный канал пробить сквозное отверстие по диаметру опорной гильзы;

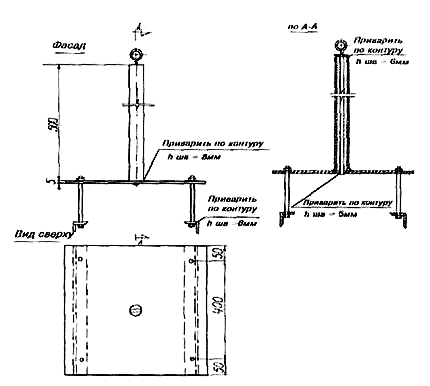

Строительство стоечных линий связи. Анкер для крепления оттяжек типа АКО-1
Рисунок 8.60 - Анкер для крепления оттяжек типа АКО-1

б) по обе стороны от пробитого отверстия в плите пробить борозды, совпадающие со смежными пустотными каналами перекрытия. Длина борозды 450 мм, ширина 55 мм;

в) на дно борозды уложить слой бетонной смеси М-200 толщиной от 50 до 60 мм, в которой поместить ("утопить") траверсы (уголки) с укрепленными на них болтами;

г) надев на болты опорную плиту с приваренной к ней гильзой, выровнять траверсы (уголки) так, чтобы сквозное отверстие, пробитое в плите, совпало с отверстием в гильзе (проверяется штырем длиной 1 м на совмещение отверстий) и гильза была строго вертикальна (по отвесу).

В случае необходимости произвести выравнивание гильзы по отвесу, регулируя положение опорной плиты с помощью металлических подкладок;

д) после выравнивания уголков и болтов плиту с опорной гильзой снять и борозды вместе с установленными в них закладными частями заполнить бетонной смесью.

Во избежание растекания бетонной смеси по длине канала рекомендуется по обоим концам уголков в канале устанавливать пробки из пакли или ветоши;

е) после заливки борозд бетонной смесью плиту с опорной гильзой надеть на болты и оставить до затвердевания бетонной смеси;

ж) после затвердевания бетонной смеси опорную плиту с помощью гаек прочно закрепить на болтах, еще раз проверяя вертикальность гильзы;

з) если проектом не предусматривается установка вместе со стойкой выводной трубы для кабеля, то следует изготовить опорную плиту с двумя приваренными гильзами (рисунок 8.61). При этом в плите перекрытия нужно пробить два сквозных отверстия;

и) монтаж анкера для крепления оттяжки следует выполнять так же и в той же последовательности, что и монтаж опорной гильзы.

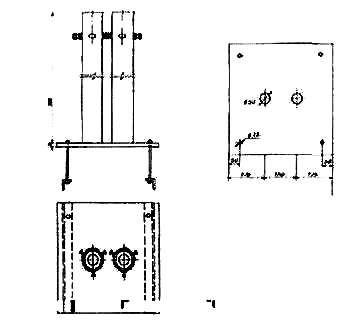

Опорная плита с двумя приваренными гильзами для установки стойки вместе с выводной трубой
Рисунок 8.61 - Опорная плита с двумя приваренными гильзами для установки стойки вместе с выводной трубой

8.14.3.5 При восстановлении кровельного ковра следует обратить внимание на тщательное соблюдение технологии всех операций, чтобы обеспечить восстановление гидроизоляционных свойств кровли.

Кровельный ковер должен восстанавливаться послойно. При этом, по возможности, следует использовать материалы, сохранившиеся в процессе демонтажа ковра: сыпучие материалы утеплителей и мягкие материалы кровли.

Рубероид, стеклоткани и другие мягкие материалы должны настилаться на горячей битумной мастике, разогретой до температуры от 160 до 180°, за исключением одного слоя толя, который стелится насухо.

После восстановления толевого слоя на опорную гильзу стойки и анкера нужно надеть металлическую гильзу с приваренным фланцем (рисунок 8.62).

Строительство стоечных линий связи. Гильзы с фланцем
Рисунок 8.62 - Гильзы с фланцем

Зазор между гильзами необходимо заполнить смоляной паклей.

Армированную цементную стяжку необходимо восстанавливать, предварительно приварив концы наружной арматуры к фланцу металлической гильзы.

Во избежание проникновения влаги через зазор между гильзами на опорной гильзе и теле анкера нужно крепить "фартук" из оцинкованной стали с обжимным кольцом на болтах.

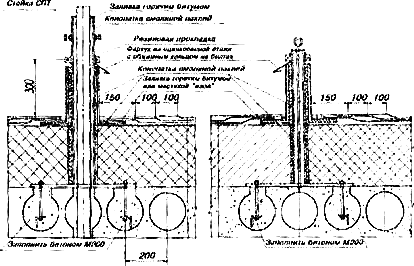

Конструкция примыкания кровли к опорной гильзе и анкеру показана на рисунке 8.63.

Конструкция примыкания кровли к опорной гильзе и к анкеру
Рисунок 8.63 - Конструкция примыкания кровли к опорной гильзе и к анкеру

8.14.3.6 В опорную гильзу следует установить стойку и закрепить ее распорными болтами.

Струбцины оттяжек надевают на ушко болта гильзы анкера и перемещением колодок струбцин с помощью гаек регулируют натяжение оттяжки. Стоечные опоры должны устанавливаться строго вертикально (по отвесу) и развертываться так, чтобы траверсы располагались перпендикулярно к основному направлению подвешенных проводов, а при их разветвлении - перпендикулярно направлению равнодействующей силы тяжения отходящих проводов линии.

8.14.3.7 Арматура и стойки, устанавливаемые как на крышах, так и на чердаках, должны быть покрашены в черный или серый цвет.

8.14.4 Оборудование устройств подхода к стоечным опорам

8.14.4.1 Около всех стоек, устанавливаемых на зданиях высотой более одного этажа (в том числе на вновь строящихся, реконструируемых и капитально ремонтируемых) с металлическими или другими кровлями, должны оборудоваться люки с закрывающимися крышками и лестницами, закрепленными на чердаках (рисунок 8.64).

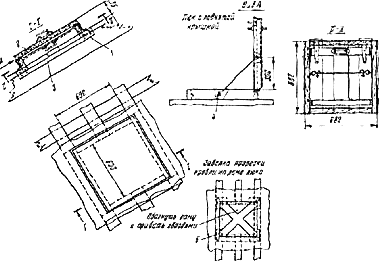

Люк для выхода на крышу
1 - рама люка; 2 - крышка люка в сборе; 3 - брусок;
4 - кольцо стальное (2 шт.); 5 - оковка угловой рамы (4 шт.)
Рисунок 8.64 - Люк для выхода на крышу

Крышки люков должны быть оборудованы упорами, предохраняющими их от самозакрывания при ветре.

При отсутствии возможности устройства люка от слухового окна следует натягивать стальную оцинкованную проволоку диаметром не менее 5 мм или стальной канат.

Проволока должна быть надежно закреплена за хомут, укрепленный на слуховом окне и заделываться скруткой за планку, закрепленную на стволе стойки. Высота закрепления планки - 0,8 м (рисунок 8.65).

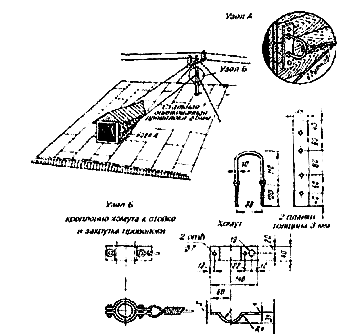

Крепление предохранительного каната к стойке и слуховому окну
Рисунок 8.65 - Крепление предохранительного каната к стойке и слуховому окну

Вдоль проволоки (каната) необходимо оборудовать трапы (рисунок 8.66). Надежность предохранительного провода (каната) должна проверяться ежегодно.

Устройство мостков и трапа для подхода к стойке
Рисунок 8.66 - Устройство мостков и трапа для подхода к стойке

8.14.4.2 На домах, имеющих кровлю из шифера, черепицы, рубероида (толя), с уклоном 30° и выше, у стоек должны оборудоваться люки и рабочие площадки. На чердаке для подъема к люку должна быть изготовлена и закреплена лестница (рисунок 8.67).

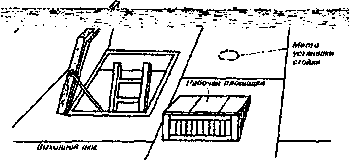

Общий вид выходного люка и рабочей площадки
Рисунок 8.67 - Общий вид выходного люка и рабочей площадки

8.14.4.3 На крышах жилых зданий высотой 10 м и более при уклоне крыши более 10° должны устраиваться ограждения высотой не менее 0,6 м.

8.14.5 Подвеска проводов

8.14.5.1 Подвеску проводов следует производить двумя способами: поочередным перетягиванием всех подвешиваемых проводов между каждыми двумя зданиями (между первым и вторым, вторым и третьим и т. д.) или перетягиванием поочередно каждого провода по всей длине подвешиваемого участка линии ("захватки").

8.14.5.3 При подвеске проводов поочередным перетягива­нием всех подвешиваемых проводов с крыш соседних зданий опускают до земли веревки длиной от 10 до 15 м больше длины пролета.

Спущенные концы веревок связывают узлом, который подтягивают на крышу первого здания; к узлу привязывают конец провода, и последний перетягивают на крышу соседнего здания, где он временно закрепляется на стоечной опоре свободной вязкой с помощью пеньковой, капроновой или другой веревки.

После этого веревка перетягивается обратно на крышу первого здания, и процесс повторяется для второго, третьего и т. д. проводов.

Перетягивание проводов в последующих пролетах производится аналогично первому пролету. Регулировку и окончательное закрепление проводов на изоляторах производят после временной подвески всех проводов во всех пролетах данной линии.

8.14.5.3 При большом количестве подвешиваемых проводов (восемь, десять и более) перетягивание производят поочередно по одному проводу сразу вдоль всей линии. Для этого веревки одновременно опускают со всех домов линии, связывают между собой и натягивают. К каждому узлу последовательно привязывают конец провода и перетягивают его от стойки к стойке с закреплением временными свободными вязками (рисунок 8.68).

Подвеска проводов на стоечных линиях
1 - веревка; 2 - провод; 3 - стойка; 4 - узел связанных веревок;
I-IV- рабочие
Рисунок 8.68 - Подвеска проводов на стоечных линиях

После подвески вдоль всей линии каждый провод регулируют и закрепляют окончательной вязкой на изоляторах. Данные стрел провеса определяются по таблице 8.16.

Таблица 8.16 - Данные величин провеса

Температура в
тени, °С
Длина пролета, м
6080100
Стрела провеса, см
1234
-30
-25
-20
-15
-10
-5
20
22
24
25
27
29
38
40
42
44
47
50
59
62
65
69
73
78
0
+5
+10
+15
+20
+25
+30
31
34
36
39
43
47
51
54
57
61
66
71
76
82
82
87
93
99
105
111
120

8.14.5.4 Проволоку рекомендуется разматывать с ручного тамбура, который подают через чердак и выводной люк на рабочую площадку, оборудованную у стойки или через слуховое окно по трапу на крышу здания. Если размотка проволоки производится с бухты, ее необходимо во избежание спутывания витков попеременно поворачивать с одной стороны на другую после роспуска равного количества витков.

При подвеске проводов необходимо тщательно оберегать их от царапин о металлические поверхности.

8.14.5.5 Пример закрепления проводов на промежуточной стоечной опоре показан на рисунке 8.69, на оконечной - на рисунке 8.70.

Вязка проводов на изоляторах промежуточной стойки
1 - линейный провод; 2 - вязочная проволока; 3 – изолятор
Рисунок 8.69 - Вязка проводов на изоляторах промежуточной стойки

8.14.5.6 При работе на крышах зданий необходимо строго соблюдать требования правил техники безопасности, в том числе требование о необходимости перед выходом на металлическую кровлю с помощью индикатора напряжения убедиться в отсутствии в ней опасного напряжения.

Закрепление провода на изоляторе оконечной телефонной стойки
Рисунок 8.70 - Закрепление провода на изоляторе оконечной телефонной стойки

При выходе на крышу следует закрепить карабин монтерского пояса за канат, протянутый между слуховым окном и стойкой. Дойдя до стойки, закрепиться за нее цепью монтерского пояса.

8.14.6 Установка кабельного ящика (УКС) и включение проводов

8.14.6.1 Кабельная стойка должна быть оборудована кабельным ящиком для соединения воздушных проводов с жилами кабеля.

Кабельный ящик нужно устанавливать на чердаке, на отдельной монтажной доске, прикрепляемой шурупами по дереву с шестигранной головкой к стропильным балкам.

8.14.6.2 Контактные винты на плинтах кабельного ящика следует соединять с отходящими со стойки к абонентским пунктам жилами кабелей ПРППМ 2x0,9.

8.14.6.3 Кабели ПРППМ должны быть пропущены внутри стоечной опоры по вертикальной трубе, а затем по трубчатой траверсе через отверстия в последней (находящееся под штырями) выведены к соответствующей паре изоляторов.

При выходе из отверстия в траверсе кабель ПРППМ должен быть пропущен через изолирующую втулку, а жилы его должны быть заделаны на изоляторах траверсы (рисунок 8.71) и припаяны к опущенным вниз концам (отросткам) стального провода.

Кабель ПРППМ для заделки следует сложить в виде двух петель, надеть на изолятор и затянуть на шейке так, чтобы между выводной втулкой и изолятором остался запас провода, располагаемый в виде полукольца.

Конец кабеля ПРППМ, включаемого в плинты кабельного ящика, заделывают так же, как и на кабельных опорах столбовых линий.

Соединение жил кабеля ПРППМ с линейным проводом на стойке
1 - кабель ПРППМ 2x0,9;
2 - медная жила кабеля ПРППМ;
3 - скрутка жилы кабеля ПРППМ на линейный провод;
4 - линейный провод; 5 - изолятор; 6 - траверса;7 – стойка
Рисунок 8.71 - Соединение жил кабеля ПРППМ с линейным проводом на стойке

8.14.6.4 Чердачные кабельные ящики должны иметь заземление для разрядников, которое оборудуют так же, как и заземления для кабельных ящиков на столбах. Заземляющий проводник от кабельного ящика должен иметь сечение не менее 4 мм , должен быть проложен в пределах чердака изолированным и закреплен скобами отдельно от кабеля.

8.14.7 Подвеска кабелей на стоечных линиях

8.14.7.1 На стоечных линиях следует подвешивать кабели марки ТППэп и ТППэпт емкостью до 50x2x0,5, ТГ емкостью 30x2x0,5 и до 30x2x0,7, а также ОК массой до 0,5 кг/м.

При подвеске кабелей со встроенным тросом способ их крепления должен быть приведен в проекте.

8.14.7.2 Кабели с металлическими жилами без встроенного троса и ОК самонесущие следует подвешивать с помощью подвесов на стальном канате, диаметр и конструкцию которого выбирают по таблице 8.15. При этом подвесы к канату следует крепить через каждые 350 мм.

8.14.7.3 В негололедных районах допускается подвеска кабелей на стальной оцинкованной проволоке диаметром 5 мм.

8.14.7.4 Подвешиваемые канат или проволока не должны иметь сростков в пролете.

8.14.7.5 Стальной канат или проволоку следует подвешивать попролетно по всей длине трассы способом, приведенным в 8.14.5.3.

8.14.7.6 После регулировки стрелы провеса стальной канат или проволоку необходимо закреплять за стойку оконечной заделкой. Для возможности регулировки натяжения в пролетах стального каната оконечную заделку рекомендуется выполнять через струбцину (винтовую стяжку).

8.14.7.7 Барабан с кабелем или бухту кабеля следует размещать на земле возле здания, от которого начинается подвеска, или, что предпочтительнее, на крыше здания (если имеется такая возможность).

8.14.7.8 В том случае, когда подвеска кабеля производится с земли, работы необходимо выполнять в указанной ниже последовательности:

а) барабан с кабелем установить на козлы-домкраты;

б) с крыш, двух зданий, между которыми подвешивают кабель, спустить веревки (рисунок 8.72). За конец веревки, спущенной с крыши здания, с которого начинают подвеску (здания N1), закрепить конец кабеля, поднять его на крышу и временно закрепить.

С крыши здания N1 снова спустить веревку на землю, связать ее прочным узлом с веревкой, спущенной с крыши здания N2. Натянув веревку между зданиями, закрепить конец кабеля за конец веревки и, подтягивая ее с крыши здания N2, закрепить кабель на канате стальными подвесами, устанавливая ух через каждые 350 мм. При этом повесы должны обжимать кабель и свободно висеть на канате, обеспечивая свободное перетягивание по нему кабеля;

в) по достижении кабелем стойки, установленной на здании N2, концы кабеля пропустить в выводные трубы и ввести в здания на длину, достаточную для сращивания с концом кабеля от кабельного ящика. У входа в выводную трубу должен быть оставлен запас кабеля в виде дуги с обмоткой кабеля на этом участке просмоленной лентой;

Способ подвески кабеля на стойках с помощью веревок, спущенных с крыш зданий
Рисунок 8.72 - Способ подвески кабеля на стойках с помощью веревок, спущенных с крыш зданий

в) по достижении кабелем стойки, установленной на здании N2, концы кабеля пропустить в выводные трубы и ввести в здание на длину, достаточную для сращивания с концом кабеля от кабельного ящика. У входа в выводную трубу должен быть оставлен запас кабеля в виде дуги с обмоткой кабеля на этом участке просмоленной лентой;

г) многопролетную подвеску кабеля следует производить аналогично приведенной в 8.14.5.3, с той разницей, что по мере перемещения из пролета в пролет кабеля необходимо перевешивать подвесы с одной стойки на другую;

8.14.7.9 При подвеске кабелей на стоечных линиях рекомендуется осуществлять связь между рабочими с помощью УКВ радиостанций.






← НазадСодержание
I части
Содержание
II части
Дальше →
8.13 Подвеска кабелей
на воздушных столбовых
линиях связи
Раздел 9 Строительство
волоконно-оптических линий
передачи на воздушных линиях
электропередачи напряжением
0,4 - 35 кВ
Рук-во по эксплуатации ЛКСМСС + + + Правила ТО и ремонта ЛКВСМСС
