Кабельные ящики и столбы: ЯКГ, ЯКР, УКС и СР

Возможные варианты обозначений этого типа оконечных устройств:
ЯКГ -10х2, ЯКГС-10, ЯКГ-20-2, ЯК-М-10, УКС-10М, SR30P, СР 30

ШР-20
до уста-
новки

Почему-то все устройства этого типа в моей практике именовались ЯКР, что в свою очередь расшифровывалось как ящик кабельный распределительный, но на данный момент в просторах Интернета такая аббревиатура закреплена только за каким-то ядерным резонансом, а устройства, предназначенные для распределения телефонных кабелей в частном секторе, обозначаются несколько другими буквам.

Краткий перечень возможных марок схожих поназначению изделий с особенностями маркообразования:
ЯКГ-10х2 - Ящик кабельный герметичный на 10 пар (бывают 20х2 и 30х2) ЯКГР - "Р" распределительный
ЯКГС-10, 20, 30 "С" - Столб (на стальной трубе)
ЯКГ-20-2 -двойка это количество плинтов
ЯК-М-10 - "П" плинты под врезку; "М" - содержат однопарные модули для соединения жил
УКС-10М (20М, 30М) Устройство кабельное соединительное УКС-10, по сути тот же ЯК.
СР 30 столб распределительный на 30 пар

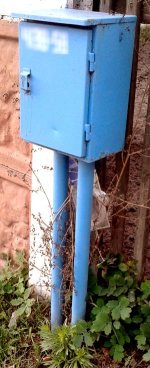

В Руководстве по СЛСМСС понятие распределительный шкаф (ШР) это устройство минимум на 150 пар, но на данный момент ящик на 20 пар то же может иметь название ШР. Пример ШР-20 белорусского производства (на фото слева). Чёткого определения, что является кабельным ящиком, а что шкафом нет. В настоящий момент в эксплуатации находятся ЯКР различных форм и размеров. Довольно часто свежеустановленные распределительные шкафы гораздо меньше по габаритам чем ящики установленные 10-15 лет назад.

СР 30
Увеличенные
фото

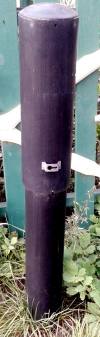

В 2000-ных годах появилось некоторое новшество в этом вопросе - распределительные столбы. Польский и украинский вариант такого распределительного устройства имеет название SR30P, белорусский - СР 30. Для защиты этого сооружения от внимания вандалов он сделан очень похожим на невысокий столб без каких-либо выступающих деталей (фото справа). Вероятно, доколебаться до столба не так уж просто.

Плинты под врезку в таких столбиках устанавливаются сверху в рабочей камере (2), непосредственно под колпаком устройства

Конструкция распределительного столбика
1.Вентиляционные отверстия
2.Рабочая (монтажная) камера
3.Консоль монтажная (опора)
4.Замок FAB 1370
5.Центрирующий палец
6.Корпус столбика
7.Гофроколено d=40mm
8.Штырь анкерный
9.Подстаканник фундаментный бетонный
10.Дистанционные заклёпки
11.Винт заземления
12.Сальник с кабельными вводами
13.Колпак столбика до установки
Увеличенная схема

Защита от наводок и грозовых разрядов в кабельных ящиках

В отличие от КРТ в кабельных ящиках всегда предусматривалась установка защиты от посторонних напряжений и токов наводящихся в кабельных и воздушных линиях связи. На рисунке в верхней части страницы и на фото ниже хорошо видны два ряда предохранителей установленных на каждую жилу и угольные разрядники со слюдяной прокладкой посередине. Подробней о принципах работы этих устройств на странице Абонентское защитное устройство (АЗУ)

Защита в ЯКГ старого типа
Увеличенные фото

Надёжностью эти системы защиты не отличались и из подобных ящиков, бывших 10-20 лет в эксплуатации, все эти предохранители вместе с углями обычно удалялись, вместо предохранителей прикручивалась проволока.

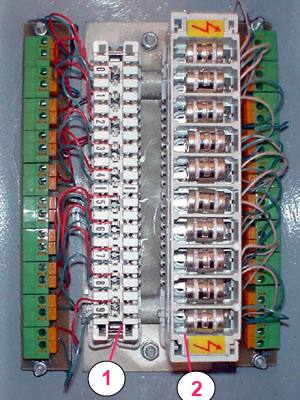

В современном исполнении телефонные кабельные ящики комплектуются более компактной защитой. Расположение её элементов видно на следующей фотографии:

1 - плинт под врезку, в этом ящике их два
2 - блок с элементами защиты, надет на один из плинтов

Далее представлено несколько разновидностей распределительных устройств уличного типа.

Разновидности распределительных ящиков и шкафов


Ящик кабельный распределительный ЯКГ-10

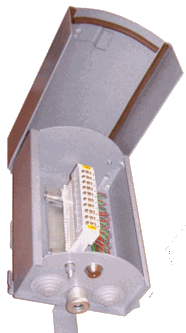

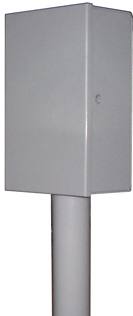

Ящик кабельный ЯКГС-10


Ящик кабельный ЯКГ (УКС) 20х2 (старого типа, крепился на столб)


ШР 20х2 и Распределительный столбик СР 30

Фотографии ШР-150 после 15 лет на улице города есть на странице Распределительный телефонный шкаф в эксплуатации
