8.12.1 Отрегулированные провода закрепляют на изоляторах промежуточной, угловой или оконечной опор вязками, которые не должны допускать перемещения провода из одного пролета в другой. Вязка производится перевязочной проволокой, длина которой указана в таблице 8.13.
8.12.2 На прямых участках линии вязку выполняют двумя кусками перевязочной проволоки в следующем порядке (рисунок 8.36):
а) куском перевязочной проволоки охватывают шейку изолятора так, чтобы один из концов проволоки был длиннее другого на величину, равную диаметру головки изолятора;
б) оба конца перевязочной проволоки скручивают таким образом, чтобы они вплотную подходили к желобку в головке изолятора;
в) вторым куском перевязочной проволоки охватывают шейку изолятора с другой стороны и также скручивают концы проволоки до желобка в головке изолятора;
г) длинные концы обоих кусков перевязочной проволоки перекидывают соответственно на другую сторону изолятора через провод, находящийся в желобке, и отгибают вниз; затем их вместе с короткими концами при помощи специальных плоскогубцев (имеющих в губках углубления) плотно навивают на линейный провод. При отсутствии таких плоскогубцев биметаллические или медные провода вяжут плоскогубцами с медными вкладышами без насечек.
8.12.3 На угловых опорах провода закрепляются одним отрезком проволоки. При этом отрезок перевязочной проволоки, длина которого определена по таблице 8.13, прикладывают крестообразно к линейному проводу. Концы перевязочной проволоки обвивают вокруг шейки изоляторов, а затем при помощи плоскогубцев плотно обвивают вокруг линейного провода (рисунок 8.37).
Крепление проводов на оконечных опорах производится так, как показано на рисунке 8.38.
Диаметр линейной проволоки,мм | Тип изолятора | Диаметр перевязочной проволоки,мм | Длина перевязочной проволоки, см | |
на прямых участках | на угловых опорах | |||
1 | 2 | 3 | 4 | 5 |
5и4 4 4 3 3 2,5 2,0 1,5 |
ТФ-20 ТФ-20 ТФ-16 ТФ-12 ТФ-12 ТФ-12 ТФ-12 ТФ-12 |
2,5 2,5 2,5 2,0 2,0 1,2 1,2 1,0 | 51 50 46 45 40 35 34 30 |
56 55 51 50 45 40 39 35 |
8.12.4 Провода цветных металлов на оконечной опоре закрепляют с помощью медных или алюминиевых трубок так, как показано на рисунке 8.39.
При отсутствии трубок оконечную заделку делают так, как показано на рисунке 8.40.
Рисунок 8.39 - Оконечная заделка провода из цветного металла | Рисунок 8.40 - Оконечная заделка провода малого диаметра скруткой |
---|
8.12.5 Сталеалюминиевые провода крепят на изоляторах алюминиевой мягкой проволокой диаметром 3 мм или стальной оцинкованной перевязочной проволокой диаметром 2,5 мм. В месте вязки на провод по направлению повива алюминиевых проводников плотно наматывают алюминиевую ленту.
При вязке биметаллических сталемедных проводов биметаллической перевязочной проволокой под последнюю подкладывают медную ленту (фольгу) размером 300x10x0,1 мм. Если применяется медная перевязочная проволока, медную ленту не подкладывают.

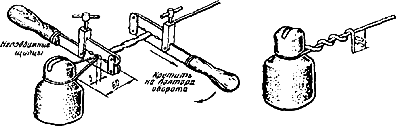

8.12.6 При креплении (вязке) проводов на изоляторах рекомендуется пользоваться клетневкой.
