8.11.1 После размотки и вытяжки проводов их поднимают с земли на опоры с помощью шестов с вилками или при помощи веревок с крючками. При этом каждый провод укладывается в желоба изоляторов на промежуточных опорах и на шейки изоляторов на угловых опорах. Одновременно с этим проверяется прочность и правильность насадки изоляторов. Запрещается класть провода (особенно из цветных металлов) на крюки и стальные траверсы.
8.11.2 Регулирование проводов должно производиться на протяжении шести-восьми пролетов или на расстоянии между двумя местами скрещивания. Натягивание и регулирование проводов производится при помощи полиспаста, закрепленного на одной из опор. При этом провода зажимаются лапками типа ЛП для натяжения проводов.

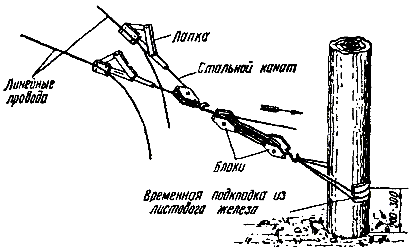

Для повышения производительности труда рекомендуется производить натягивание и регулирование одновременно двух или четырех проводов при помощи комбинированных полиспастов (рисунки 8.34 и 8.35).
8.11.3 Регулирование проводов следует производить по величине тягового усилия с помощью динамометра, подсоединяемого между полиспастом и лапками , или с помощью реек.
При регулировании проводов с помощью динамометра стрелы провеса задаются величинами тяговых усилий в зависимости от температуры окружающего воздуха, длины пролета и диаметра провода (таблица 8.10).
8.11.3 Регулирование проводов следует производить по величине тягового усилия с помощью динамометра, подсоединяемого между полиспастом и лапками, или с помощью реек .
При регулировании проводов с помощью динамометра стрелы провеса задаются величинами тяговых усилий в зависимости от температуры окружающего воздуха, длины пролета и диаметра провода (таблица 8.10).
Температура,°С | Тяговое усилие, кгс, для проводов диаметром, мм | |||||||
Длина пролета 40 м | Длина пролета 50 м | |||||||
1,2 | 1,5 | 2,0 | 3,0 | 1,2 | 1,5 | 2,0 | 3,0 | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
-30 -25 -20 -15 -10 -5 0 +5 +10 +15 +20 |
19,6 17,6 16,1 16,1 14,7 13,6 12,5 11,8 10,4 9,8 8,8 |
30,6 27,5 25,1 25,1 23,0 21,2 19,6 18,4 16,2 15,3 13,8 |
54,3 49,0 44,6 44,6 40,8 37,7 34,9 32,7 28,8 27,2 24,5 |
96,1 86,3 78,4 71,4 64,9 58,0 52,5 46,9 41,6 37,4 34,5 |
18,5 17,2 16,2 15,3 14,5 13,8 12,5 11,8 10,6 9,8 8,9 |
28,8 26,8 25,3 23,8 22,6 21,5 19,6 18,0 16,6 15,4 13,9 |
51,2 47,7 44,9 42,4 40,2 38,3 34,9 32,0 29,5 27,3 24,7 |
95,4 88,3 79,8 73,5 67,5 61,5 55,5 50,7 46,6 42,0 39,1 |
-30 -25 -20 -15 -10 -5 0 +5 +10 +15 +20 +25 +30 |
18,8 17,2 15,9 15,4 14,4 13,5 12,3 11,6 11,0 10,2 9,2 8,4 7,8 |
29,3 26,8 24,9 24,0 22,4 21,0 19,2 18,2 17,3 15,6 14,3 13,2 12,2 |
52,1 47,7 44,3 42,7 39,9 37,4 34,2 32,3 30,7 27,8 25,4 23,5 21,8 |
98,2 89,7 81,2 77,0 70,7 65,6 59,8 54,9 50,8 48,0 44,9 41,4 39,7 |
17,7 17,0 16,3 15,3 14,5 13,7 12,8 12,0 11,2 10,5 9,8 9,1 8,6 |
27,3 26,5 25,4 23,8 22,6 21,4 20,0 18,7 17,6 16,4 15,3 14,2 13,4 |
49,3 47,1 45,2 42,4 40,2 38,0 35,5 33,3 31,2 29,1 27,2 25,3 23,9 |
99,6 91,8 85,5 81,2 75,6 70,6 65,5 61,3 58,3 55,0 51,9 49,2 46,8 |

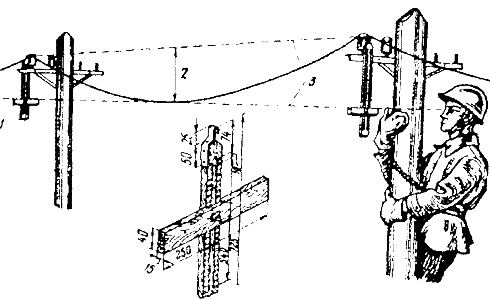

8.11.4 Регулирование стрелы провеса провода с помощью реек (рисунок 8.35) производится в следующей последовательности:
а) на опорах с двух сторон регулируемого участка у изоляторов на провод подвешиваются две рейки;
б) визиры обеих реек ставятся на величину, соответствующую стреле провеса для данного пролета (по таблицам 8.11, 8.12), с учетом температуры окружающего воздуха. При этом визиры обеих реек на проводе должны быть направлены в разные стороны;
в) рабочий, находящийся на одной из опор, смотрит через отверстие в визире (или поверх поперечины) одной рейки на отверстие (поперечину) другой рейки; провод натягивают или ослабляют полиспастом до тех пор, пока нижняя точка провеса провода не окажется на линии, проходящей через отверстия в визирах рейки (рисунок 8.35);
г) после получения необходимой стрелы провеса провод закрепляют на изоляторах перевязочной проволокой на протяжении всего регулируемого участка.
Температура °С °с, | Стрела провеса, см при длине | ||||||
для зоны | пролета, м | ||||||
I | II | III | 35,7 | 40 | 50 | 62,5 | 83,3 |
-55 | -40 | -25 | 8 | 10 | 15,5 | 24 | 42 |
-50 | -35 | -20 | 8,5 | 10,5 | 16,5 | 25,5 | 45 |
-45 | -30 | -15 | 9 | 11,5 | 18 | 27,5 | 48 |
-40 | -25 | -10 | 10 | 12,5 | 19,5 | 30 | 52 |
-35 | -20 | -5 | 11 | 14 | 21,5 | 33 | 56 |
-30 | -15 | 0 | 12,5 | 15,5 | 23,5 | 35 | 59 |
-25 | -10 | +5 | 14 | 17 | 25,5 | 38 | 63 |
-20 | -5 | +10 | 15,5 | 19 | 28 | 41 | 68 |
-15 | 0 | +15 | 17,5 | 21 | 31 | 45 | 73 |
-10 | +5 | +20 | 19,5 | 23,5 | 49 | 78 | |
-5 | +10 | +25 | 22 | 26,5 | 37 | 53 | 82 |
0 | + 15 | +30 | 24,5 | 29,5 | 41 | 56 | 87 |
+5 | +20 | +35 | 27,5 | 32 | 44 | 60 | 92 |
+10 | +25 | +40 | 30 | 35 | 48 | 65 | 97 |
+15 | +30 | +45 | 33 | 38 | 51 | 69 | 102 |
+20 | +35 | +50 | 36 | 41 | 54 | 73 | 106 |
+25 | +40 | +55 | 38 | 44 | 57 | 77 | 110 |
+30 | +45 | +60 | 41 | 47 | 60 | 81 | 114 |
Примечание - Значения стрел провеса до 30 см могут имеет допуск до 0,5 см, а свыше 30 см – до 1 см |
.
Температура°С, | Стрела провеса, см | |||||
для зоны | при длине пролета, м | |||||
I | II | III | 40 | 50 | 62,5 | 83,3 |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
-55 | -40 | -25 | 8 | 14 | 21 | 41 |
-45 | -30 | -15 | 9 | 15 | 23 | 43 |
-40 | -25 | -10 | 10 | 16 | 25 | 45 |
-35 | -20 | -5 | 11 | 17 | 27 | 47 |
-30 | -15 | 0 | 11 | 18 | 28 | 50 |
-25 | -10 | +5 | 12 | 19 | 30 | 53 |
-20 | -5 | +10 | 13 | 20 | 32 | 56 |
-15 | 0 | +15 | 14 | 22 | 35 | 60 |
-10 | +5 | +20 | 15 | 24 | 37 | 64 |
-5 | +10 | +25 | 17 | 26 | 39 | 68 |
0 | +15 | +30 | 18 | 28 | 43 | 73 |
+5 | +20 | +35 | 20 | 31 | 47 | 78 |
+10 | +25 | +40 | 23 | 34 | 51 | 84 |
+15 | +30 | +45 | 25 | 37 | 55 | 89 |
+25 | +40 | +55 | 30 | 43 | 63 | 100 |
+30 | +45 | +60 | 35 | 49 | 70 | 112 |
8.11.5 При регулировании нескольких цепей достаточно отрегулировать только один верхний провод, а все остальные провода регулируют, наблюдая за их параллельностью.
При подвеске проводов на вновь строящейся линии опоры могут быть выведены из вертикального положения силой тяги проводов. Чтобы этого не случилось, необходимо последнюю опору, на которой закрепляются провода, до снятия полиспаста укрепить временной оттяжкой. Эта оттяжка заделывается одним концом за вершину укрепляемой опоры и другим - за основание последующей опоры. Снимается оттяжка после натягивания проводов в следующих пролетах.
8.11.6 При работе с биметаллическими проводами лапки полиспаста должны быть с параллельными губками и медными вкладышами.
