8.7 Рытье ям под опоры

8.7.1 Рытье ям под опоры, как правило, должно производиться бурильно-крановыми машинами, которые бурят скважины диаметром 0,35; 0,5; 0,8 м глубиной от 2 до 3 м. Производительность бурильно-крановой машины при глубине ямы 1,6 м в грунте II группы составляет от 70 до 80 ям в смену (8,2 часа). При рытье ям с одновременной установкой опор без их выверки и засыпки ям производительность составляет 35-40 опор в смену.

Исходя из вышеизложенного и учитывая значительную трудоемкость работ по рытью ям, рекомендуется при строительстве ВЛС большой протяженности (более 10 км) использовать бурильно-крановую машину только для рытья ям, а установку опор производить с помощью автокрана.

8.7.2 Рытье ям под опоры вручную допускается, в виде исключения, в стесненных уличных условиях или при незначительных объемах работ, когда нецелесообразно направлять бурильно-крановую машину на трассу строящейся линии, находящуюся на значительном расстоянии от ее Дислокации.

При ручном способе рытье ям в грунтах I, II групп Производится с помощью штыковых подборочных лопат, Рыхление грунта - с помощью ломов и киркомотыг. В каменистых, скалистых и мерзлых грунтах рыхление должно осуществляться с Помощью компрессора и отбойных молотков и, в виде Исключения, стальными клиньями и кувалдами.

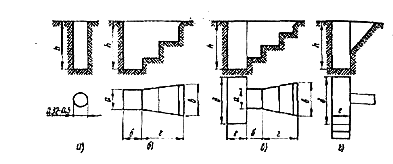

8.7.3 Ямы для опор, пробуренные бурильно-крановой машиной, имеют круглую форму, а отрытые ручным способом - ступенчатую (рисунок 8.13).

а - для одинарной опоры, отрытая бурильно-крановой машиной или бурофрёзом;
б - то же, отрытая вручную;
в - для подпоры, отрытая вручную;
г - то же, для оттяжки

Рисунок 8.13 - Формы ям

Глубина ям (закопки опор) зависит от характера грунта, количества подвешиваемых проводов, длины опоры и определяется по таблице 8.5.

Таблица 8.5 - Глубина закопки опор.

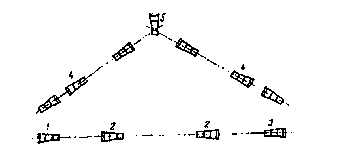

8.7.4 Расположение ям для промежуточных, угловых и оконечных опор при рытье ручным способом показано на рисунке 8.14.

Рисунок 8.14 - Расположение ям для промежуточных, угловых и оконечных опор при рытье ручным способом

Ямы для промежуточных и противоветровых опор должны отрываться по направлению линии. При этом отвесные стенки смежных ям должны быть направлены в разные стороны.

Ямы для оконечных и угловых опор следует отрывать с отвесной стенкой в сторону натяжения проводов. Колышек, находящийся внутри угла, должен прилегать к отвесной стенке ямы. Для опор, смежных с угловыми и оконечными, ямы должны отрываться так, чтобы отвесные стенки их были обращены в сторону, противоположную угловой и оконечной опорам.

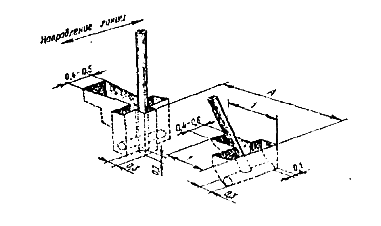

8.7.5 Форма ям для угловых опор с подпорами показана на рисунке 8.15. Расстояние А между ямой для опоры и ямой для подпоры или якоря оттяжки указано в таблице 8.6.

Рисунок 8.15 - Форма ям для угловых опор с подпорами

Таблица 8.6 - Расстояние между ямой для основного столба и ямой для подпоры или якоря оттяжки
