8.9 Кабельные опоры

8.9.1 Кабельные опоры должны устанавливаться в местах перехода воздушной линии на кабельную. В качестве кабельной опоры при числе проводов не более шестнадцати следует устанавливать одинарную опору (рисунок 8.22), укрепленную подпорой или оттяжкой.

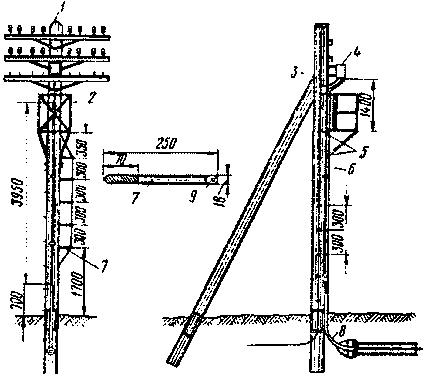

Кабельная опора
1 - молниеотвод; 2 - кабельная площадка;
3 - молниеотвод; 4 - кабельный ящик;
5 - шурупы с шестигранной головкой 12x100;
6 - стальной желоб; 7 - ступени;
8 - изогнутая труба; 9 - отверстие диаметром 6 мм
Рисунок 8.22 - Кабельная опора

8.9.2 Кабельные опоры должны устанавливаться в местах, имеющих свободный доступ для обслуживающего персонала; на берегах рек они должны устанавливаться в незатопляемой местности.

8.9.3 Для соединения проводов с жилами вводных кабелей или кабельных вставок на кабельных опорах воздушных линий сельской связи, в зависимости от их назначения, должны устанавливаться кабельные шкафы, кабельные ящики или УКС.

8.9.4 Кабельную опору следует оборудовать кабельной площадкой, ступенями, молниеотводом и заземлением. Кабель, проложенный по опоре, должен быть защищен стальным желобом или сталью уголкового профиля.

8.9.5 Кабельная опора также должна быть оборудована пятью восьмиштырными траверсами при емкости кабельного ящика 20x2 и тремя траверсами - при емкости 10x2. Кабельный ящик должен быть укреплен на опоре шурупами с шестигранной головкой (глухарями) 6x80 мм и с установкой по отвесу.

8.9.6 Кабельная площадка должна прикрепляться к опоре сквозными болтами М16х280 мм на расстоянии 1400 мм от настила площадки.

Ступени должны быть из круглой стали диаметром от 16 до 18 мм длиной 250 мм. Один конец ступени должен иметь отверстие 6 мм, второй - винтовую накатку длиной 70 мм.

Ввинчивание ступеней должно быть выполнено под углом 45° к плоскости траверс по одну сторону опоры (пешеходную), на расстоянии 30 см одна от другой.

Ступени скрепляются между собой свитой из двух концов стальной проволоки диаметром от 3 до 4 мм, одна из которых должна быть пропущена через отверстия в ступенях. Концы проволоки укрепляются глухарями.

8.9.7Нижняя ступень устанавливается на расстоянии 1,7 м от земли, а верхняя - ниже кабельной площадки на 350 мм. Ступень ввинчивается в тело опоры на 100 мм, при этом ширина ступени должна быть не менее 150 мм.

8.9.8 Для защиты опор воздушной линии связи от ударов молнии на кабельных вводных угловых и переходных опорах должны быть установлены молниеотводы, выполненные из целого отрезка стальной оцинкованной проволоки диаметром от 4 до 5 мм и заземлителя.

Кабельный ящик следует заземлить, подключая к молниеотводу медный провод (ПР) сечением не менее 4 мм2 с пропайкой припоем ПОССу-30.

Молниеотвод должен быть укреплен на опоре скобами через каждые 300 мм и расположен на боковой стороне опоры, противоположной стороне установки ступеней (рисунок 8.22).

8.9.9 Для устройства заземления следует использовать обрезки стальных труб или уголковой стали, длина, диаметр и сечение которых зависит от удельного сопротивления грунта и определяется проектом.

Устройство трубчатых заземлений показано на рисунке 8.23. При устройстве заземления у железобетонной опоры его отвод и провод от кабельного ящика припаивают к оголенной арматуре в верхней и нижней частях опоры.

После устройства молниеотвода и заземления кабельной опоры должны быть проведены электрические измерения сопротивления заземления, величина которого не должна превышать нормы, указанные в таблице 8.7.

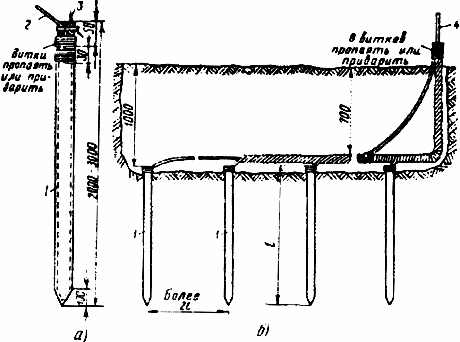

Устройство заземления при строительстве воздушных линий связи
а - одной трубой; б - несколькими трубами:
1 - труба стальная; 2 - стальная проволока диаметром 5 мм;
3 - хомут из перевязочной проволоки диаметром 2 мм;
4 - проволока стальная диаметром от 4 до 5 мм
Рисунок 8.23 - Устройство заземления
Таблица 8.7 - Нормы сопротивлений для заземлений в зависимости от числа проводов
Удельное сопротивление грунта, Ом/м Число проводов, введенных в кабельный ящик
до 56-1011-20
Сопротивление заземления, не более, Ом
До 50 (чернозем, торф)
50-100 (глина, суглинок)
100-300 (супесок)
300-500 (песок)
500-1000 (каменистый грунт)
12
14
17
24
30
9
10
13
18
22
7
8
10
14
17
