8.13 Подвеска кабелей на воздушных столбовых линиях связи

8.13.1 Подвеска кабелей на воздушных столбовых линиях связи определяется проектным решением. Она применяется на распределительных участках ГТС при телефонизации районов индивидуальной застройки, на абонентских и межстанционных линиях СТС, в горной местности, где подземная прокладка кабеля затруднена, в местах с густой сетью арыков, на переходе кабельных линий через глубокие овраги и реки, имеющие обрывистые склоны, и в других обоснованных проектом условиях.

8.13.2 Подвеска, как правило, производится на опорах существующих воздушных линий связи.

Для подвески применяются кабели с металлическими жилами, содержащие в своей конструкции несущий стальной канат (ТППэпт), а также ТПэп (ТПВ), ТГ и КСПП, подвешиваемые на стальном канате.

На опорах ВЛС местных сетей допускается подвеска кабелей ТПэп емкостью до 100 пар.

8.13.3 На опорах воздушных линий связи подвешивают также оптические кабели массой до 1 кг/м.

8.13.4 Кабель без встроенного каната подвешивают на стальном оцинкованном канате с помощью подвесов из листовой оцинкованной стали (рисунок 8.41). Размеры подвесов и поясков приведены в таблице 8.14, марку и конструкцию стального каната выбирают по таблице 8.15.

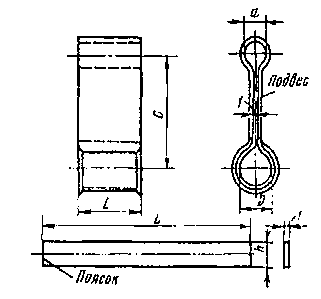

Подвеска кабелей на столбовых линиях связи. Подвесы из листовой оцинкованной стали
Рисунок 8.41 - Подвесы из листовой оцинкованной стали
Таблица 8.14 - Размеры подвесов и поясков
Размеры подвесов, ммРазмеры поясков, мм
DdСILh
11
16
1
20
24
34
9
9
2
12
12
14
40
40
3
45
55
65
17
17
4
25
30
30
45
45
5
60
72
72
13
13
6
15
18
18

Таблица 8.15 - Типы стальных канатов и нормируемые стрелы провеса
Масса
1 км
подве-
шива-
емого
кабеля,
Тип
линии
Тип стального
каната
Заданная стрела провеса каната, см,
в пролете длиной 40 м
при температуре,°С
кг  -20-100+10+20+30
До повески кабеля
400О.НиУ1x7-4,2-140-1626772778084
450О.НУ1x7-4,2-140-160 6470747882
600О.НУ1x7-4,2-140-1556065707478
750О и Н1x7-4,2-140-1485359646974
750У1x7-6,0-140-1657074788286
1050О.НиУ1x7-6,0-140-1636872768084
1100ОиН1x7-6,0-140-1696469737781
1100У1x7-6,0-140-1596469737781
1450ОиН1x7-6,0-140-1455157626772
1450У1x7-6,0-140-1586367727680
1700О.НиУ1x7-6,0-140-1535863687377
После подвески кабеля
400-
1700
О.НиУВсе указанные83 8689929598
До подвески кабеля
400О.НиУ1x7-4,2-140-17682889499103
450О.НиУ1x7-4,2-140-1677180869297
600О.НиУ1x7-4,2-140-1586571788490
750ОиН1x7-4,2-140-1647177938995
750У1x7-6,0-140-17682889194103
1050О.НиУ1x7-6,0-140-1707682889299
1100ОиН1x7-6,0-140-1657278849096
1100У1x7-6,0-140-1849095100105
1450ОиН1x7-6,0-140-1435158657787
1450У1x7-6,0-140-1596673798591
1700О.НиУ1x7-6,0-140-1525966737985
После подвески кабеля
400-О.НиУВсе указанные104 1081111417120
1700

Стальной канат крепят ниже проводов, на расстоянии 350 мм от нижней траверсы или крюка, с помощью чугунных или стальных столбовых консолей (рисунки 8.42 и 8.43), которые предварительно закрепляют на промежуточных опорах шурупами с шестигранной головкой размерами 12x100 мм.

Способ крепления подвесного кабеля и каната на промежуточной опоре
Рисунок 8.42 - Способ крепления подвесного кабеля и каната на промежуточной опоре

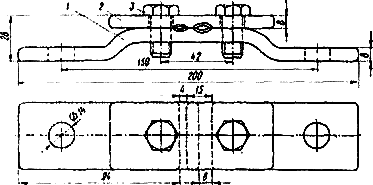

Штампованная стальная столбовая консоль
Рисунок 8.43 - Штампованная стальная столбовая консоль

На угловых опорах, если кабель подвешен со стороны внешнего угла, устанавливают две консоли (рисунок 8.44). При подвеске кабеля со стороны внутреннего угла консоли крепят к опоре сквозными болтами.

Крепление стального каната с кабелем на угловой опоре
1 - кабель; 2 - подвесы; 3 - стальной канат; 4 - столбовая консоль; 5 – опора
Рисунок 8.44 - Крепление стального каната с кабелем на угловой опоре

При значительном угле поворота линии (близким к 90°) следует крепить стальной канат двумя оконечными вязками.

На оконечных опорах стальной канат закрепляют специальной клеммой, проволокой или струбциной (винтовой стяжкой) (рисунок 8.45).

Подвеска кабелей на воздушных столбовых линиях связи. Оконечная заделка стального каната
а) при помощи клеммы; б) вязочной проволокой и жилами стального каната; в) при помощи струбцины
1 - опора; 2 - шуруп с шестигранной головкой; 3 - клемма; 4 - заделка вязочной проволокой;
5 - заделка отдельными жилами стального каната;
6 - хомут; 7 – струбцина
Рисунок 8.45 - Оконечная заделка стального каната

Устройство сростков стального каната в пролете не допускается.

8.13.5 Подвеску стального каната и кабеля производят в следующем порядке:

а) устанавливают консоли и другие крепежные детали на опорах;

б) заготавливают стальной канат, диаметр которого выбирают в зависимости от массы подвешиваемого кабеля и типа линии;

в) стальной канат с козел-домкратов, установленных на земле или на автомобиле, разматывают вдоль столбовой линии;

г) стальной канат закрепляют оконечной заделкой на первой (в начале линии) опоре и навешивают его на консоли промежуточных;

д) на оконечной опоре участка подвески канат закрепляют в лапки и натягивают с помощью полиспаста. При этом задается стрела провеса, выбранная по таблице 8.15. Стрелу провеса устанавливают с помощью двух реек так, как это указано в 8.11.4 (рисунок 8.35).

По окончании регулировки стальной канат на оконечной опоре регулируемого участка крепят концевой заделкой, а на промежуточных опорах - в столбовых консолях;

е) кабель с козел-домкратов или с кабельного транспортера разматывают и укладывают на грунт вдоль линии на расстоянии от 1,0 до 1,5 м от опор;

ж) производят подвеску кабеля к стальному канату с телескопической вышки или автомашины, оборудованной раздвижной вышкой, или с лестниц. Подвесы устанавливают через каждые 350 мм так, чтобы они плотно обжимали кабель и свободно висели на канате. Расстояние от опоры до подвеса должно быть не более 170 мм. Все подвесы закрепляют металлическими поясками;

з) при отсутствии возможности крепить кабель к канату на высоте, его опускают участками по 6-10 пролетов с таким расчетом, чтобы он оставался на высоте от 1,0 до 1,5 м от земли, и крепят к нему кабель. На угловых и оконечных опорах кабель крепят с лестницы или поднявшись на опору с помощью монтерских когтей и пояса. Кабель можно поднимать к тросу двойным роликом так, как это показано на рисунках 8.46, 8.47.

В этом случае двойной ролик должен передвигаться по канату рабочим с помощью веревки, закрепленной на корпусе арматуры ролика;


Подвеска кабеля с помощью двойного ролика
Рисунок 8.46 – Подвеска кабеля с помощью двойного ролика
Двойной ролик для подвески кабеля
1 - стальной канат; 2 – кабель
Рисунок 8.47 - Двойной ролик для подвески кабеля

и) на промежуточных опорах кабель должен быть изогнут дугой под консолью (рисунок 8.48 а). на угловых, оконечных и вводных опорах должен быть оставлен запас кабеля в виде полукольца с радиусом равным от 12 до 15 диаметров кабеля;

к) муфты располагают около опор, выдерживая следующие расстояния от опоры: прямые муфты на расстоянии от 450 до 500 мм, разветвительные - до 700 мм от оси опоры (рисунок 8.48 б).

Кабели со встроенным канатом подвешивают в указанной выше последовательности с той разницей, что при этом исключаются работы по раскатке и подвеске стального каната.

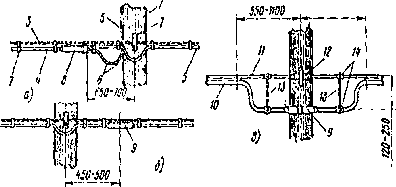

Выкладка и расположение муфт на подвесных кабелях
а - при монтаже разветвительной муфты; б - при монтаже соединительной муфты;
в - при монтаже муфты на кабеле со встроенным тросом (канатом);
1 - столбовая опора; 2 - столбовая консоль;
3 - отдельный подвесной канат;
4 - основной подвесной кабель;
5 - ответвляющиеся кабели; 6 - дужки запаса;
7 - подвесы из оцинкованной стали;
8 - муфта разветвительная; 9 - муфта соединительная;
10 - кабель со встроенным тросом;
11 - трос (в полиэтиленовом шланге), отделенный от кабеля;
12 - сросток троса;
13 - стяжки из каната или стальной оцинкованной проволоки;
14 - полиэтиленовые прокладки
Рисунок 8.48 - Выкладка и расположение муфт на подвесных кабелях

Встроенный канат закрепляют в специальной столбовой консоли так, как это показано на рисунке 8.49.

8.13.6 Стальной канат, на котором подвешен кабель, должен быть заземлен в начале и в конце линии, а также через каждые 250 м.

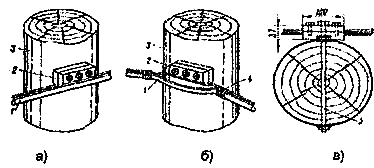

Закрепление кабеля со встроенным канатом с помощью столбовой опоры
а) на промежуточной опоре; б) на угловой опоре; в) разрез
1 - кабель со встроенным стальным канатом;
2 - стальная консоль; 3 - опора; 4 - проволочный хомут; 5 - крепежный болт
Рисунок 8.49 - Закрепление кабеля со встроенным канатом с помощью столбовой опоры
