8.14 Строительство стоечных линий связи

8.14.1 Типы и конструкция стоек

8.14.1.1 Стоечные линии состоят из установленных на крышах зданий металлических опор-стоек, на которые подвешены провода или распределительные кабели.

8.14.1.2 Опоры-стойки изготовляют четырех типов СПТ-1, СПТ-2, СПТ-6 и СПТ-10 для подвески соответственно одной, двух, шести и десяти пар проводов (рисунок 8.50).

Основным материалом для изготовления стоек служат трубы стальные диаметром 48 и 27 мм.

8.14.1.3 По месту установки стойки подразделяются на промежуточные, оконечные и кабельные.

Для перехода с чердака на крышу или обратно применяют выводные трубы, укрепляемые самостоятельно или к стойкам с помощью двойного хомута (рисунок 8.51).

На трассах с подвеской только кабелей в качестве промежуточных и оконечных опор применяют, как правило, выводные трубы.

В качестве кабельных опор, устанавливаемых в месте соединения проводов с жилами кабеля (через кабельный ящик), следует применять стойки СПТ-10 или СПТ-6.

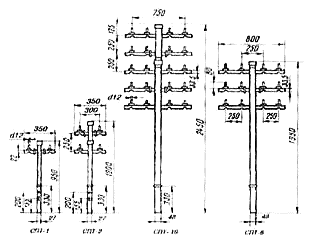

Стоечные опоры
Рисунок 8.50 - Стоечные опоры

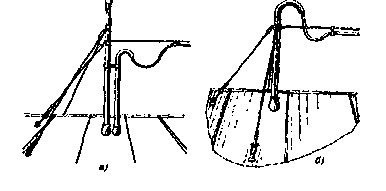

Установка выводной трубы
а - у стойки;
б - самостоятельно;
в – хомут
Рисунок 8.51 - Установка выводной трубы

Как промежуточные опоры для подвески одной пары проводов (при отсутствии перспективы подвески второй пары проводов) могут применяться штыри из круглой стали диаметром 12 мм и длиной 700 мм, установленные на крыше и для устойчивости связанные между собой стальной оцинкованной проволокой диаметром 2 мм и укрепленные оттяжками (рисунок 8.52).

Установка пары штырей
Рисунок 8.52 - Установка пары штырей

8.14.1.4 В комплект арматуры стоек входят следующие детали: колпачок, опорное кольцо, копыто, подкопытник, ступеньки струбцины, болты с гайками и шайбами, чугунные хомуты и болты для их крепления, стальные хомуты.

8.14.1.5 На стоечных линиях следует применять стальные и биметаллические (сталемедные) провода диаметром от 1,2 до 2,0 мм. При пересечении проводов проводного вещания или высокого напряжения необходимо подвешивать изолированные провода.

Для подвески и закрепления проводов применяют изоляторы ТФ-12. Порядок оснастки штырей изоляторами приведен в начале данного раздела.

Количество изоляторов, которыми оснащаются траверсы стоек, определяется числом фактически подвешиваемых проводов.

Фотографии действующих стоек линий связи есть на странице
