8.14.2 Установка и укрепление стоечных опор

8.14.2.1 При разбивке трассы и выборе мест установки необходимо учитывать проектные решения с соблюдением следующих требований:

а) трасса стоечной линии должна быть, по возможности, прямолинейной и иметь минимальное количество пересечений с другими линиями, особенно с линиями электропередачи;

б) длина пролета стоечной линии, как правило, не должна превышать 80 м. При невозможности выполнения этого, в виде исключения допускается увеличение пролета до 100 м;

в) опоры стоечной линии следует размещать на зданиях примерно одинаковой высоты для уменьшения резких перегибов подвешиваемых проводов или кабелей в вертикальной плоскости;

г) опоры следует устанавливать как можно ближе к гребню крыши для обеспечения возможно большего расстояния от подвешиваемых проводов или кабелей до поверхности крыши и вершин деревьев;

д) трасса подвески проводов должна быть выбрана с таким расчетом, чтобы расстояние между ними и выступающими устройствами крыши (трубы, слуховые окна, антенны, надстройки и др.) было не менее 0,8 м, а расстояние от проводов (кабеля) до телевизионных антенн - не менее 3 м;

е) не должно быть препятствий для установки стойки и ее оттяжек;

ж) стоечные опоры должны быть установлены строго вертикально. Заделка оттяжек должна допускать возможность регулирования их натяжения (в пределах 50 % винтовой нарезки струбцины);

з) стоечные опоры должны быть установлены так, чтобы их траверсы располагались перпендикулярно основному направлению линии, а при разветвлении - направлению равнодействующей силы тяжения отходящих линий;

и) на зданиях с железобетонными кровлями или с железобетонными стропилами в целях уменьшения вибрации проводов стойки устанавливают над лестничными клетками или над шахтами лифтов.

8.14.2.2 Установка стойки на наклонной крыше с деревян­ными стропилами должна производиться в следующей последо­вательности рабочих операций, при выполнении которых необходимо:

а) с крыши здания простукиванием и осмотром с чердака определить место прохода стойки через крышу и место ее закрепления хомутом на стропиле. В подрешетнике и железной кровле пробойником пробить сквозное отверстие - метку центра отверстия для стойки;

б) с крыши здания при помощи зубила и молотка вырубить в железной кровле отверстие для основания стойки, диаметром 29 мм - для стоек СПТ-1 и СПТ-2 и диаметром 51 мм - для стоек СПТ-6 и СПТ-10. Отверстия для болтов с проушинами крепления оттяжек стойки пробивают в кровле при помощи пробойника и молотка;

в) через вырубленное в железной кровле отверстие с помощью коловорота просверлить сквозное отверстие в подрешетнике для прохода стойки через крыши (по центру метки);

г) на основание стойки надеть стальное копыто вплотную к упорному кольцу; под основанием копыта на стойку намотать четыре-пять витков каболки (или надеть войлочную шайбу), промазать основание копыта суриком (замазкой), установить стойку в отверстие крыши и удерживать ее в вертикальном положении;

д) на чердаке закрепить стойку на стропильной балке, для чего:

- наложить хомут на вертикально установленную стойку и разметить отверстия для болтов крепления хомута к стропильной балке;

- наклонить стойку и ручным буравом просверлить отверстия в стропильной балке для болтов крепления хомута;

- установить стойку вертикально и закрепить ее на стропильной балке при помощи хомута (хомутов) и болтов с гайками.

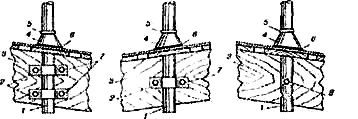

При этом стойки типа СПТ-6 следует крепить к стропильной балке одним хомутом, типа СПТ-10 и выводные трубы - двумя хомутами, а стойки СПТ-1 и СПТ-2 крепят сквозным болтом диаметром 10 мм (рисунок 8.53).

а) б) в)
а) - СПТ-10 двумя хомутами, б) - СПТ-6 одним хомутом, в) - СПТ-1 и СПТ-2 болтом
1 - труба стойки, 2 - хомут, 3 - строительная балка,
4 - чугунное копыто, 5 - упорное кольцо,
6 - войлочная прокладка, 7, 8 – болты

Рисунок 8.53 - Крепление стоек

Допускается крепить стойку и выводные трубы хомутами из круглой стали диаметром 12 мм (рисунок 8.54). При установке стоек не разрешается выпиливать или подрубать стропильные балки;

1-труба стойки;
2-стальной хомут из круглой стали диаметром от 2 до 12 мм с шайбами и гайками;
3-стропильная балка; 4-чугунное копыто; 5-упорное кольцо; 6-войлочная прокладка

Рисунок 8.54 - Крепление стойки стальным хомутом к стропильной балке

е) изготовить оттяжки, при этом оттяжки должны изготовляться для стоек типа СПТ-1, СПТ-2 и пары штырей из двух свитых вместе стальных оцинкованных проволок диаметром 2 мм, а для стоек типов СПТ-6 и СПТ-10 и для выводных труб следует применять стальную оцинкованную проволоку диаметром 5 мм;

ж) закрепить стойку на крыше здания оттяжками, для чего:

- разметить отверстия для болтов с проушинами, чтобы они проходили через железную кровлю, подрешетник и, по возможности, через стропила, а также, чтобы оттяжки были под углом 90° друг к другу и под углом 45° - по отношению к направлению траверсы и к основанию стойки;

при помощи пробойника пробить отверстия в железной кровле, ручным буравом просверлить отверстия в подрешетнике (стропиле) и закрепить в них болты с проушинами для оттяжек;

через отверстия в траверсе прикрепить к ней концы оттяжек закруткой концов проволоки;

за проушины болтов зацепить крюки струбцин, к струбцинам прикрепить закруткой концы оттяжек;

при помощи струбцин натянуть оттяжки и выполнить регулировку стойки по отвесу;

места прилегания копыта и основания стойки к крыше, а также места установки болтов с проушинами для крепления оттяжек промазать суриком;

- наружную поверхность изолирующей втулки и внутреннюю поверхность верхнего конца стойки обмазать суриком, установить ее в верхнее отверстие стойки и плотно прижать к ее торцу.

Заделка оттяжек должна допускать возможность последующей регулировки их натяжения в пределах до половины винтовой резьбы струбцины.

Стойки типов СПТ-1, СПТ-2 и СПТ-6 и пары штырей нужно укреплять четырьмя оттяжками, а стойки типа СПТ-10 -восемью оттяжками, располагаемыми в два яруса по вертикали.

При укреплении установленных штырей оттяжками, верхний конец каждой оттяжки крепится за выемку в верхней части штыря, а нижний - за гребень шва металлической кровли через просверленное в нем отверстие (рисунок 8.52).

8.14.2.3 При установке стоечных опор на неметаллической кровле (шиферной, черепичной и других) в месте установки опор вскрывают и удаляют на минимально возможной площадке элементы мягкой кровли, вместо которой укладывают листы оцинкованной кровельной стали с таким расчетом, чтобы верхняя часть листа заходила под элементы неметаллической кровли, а нижняя часть накрывала элементы кровли сверху, обеспечивая сток дождевой воды. В остальном установка стоечных опор на крышах с неметаллической кровлей производится также, как и на металлических крышах. Установка стойки на крыше с неметаллической кровлей показана на рисунке 8.55.

Рисунок 8.55 - Установка стоечных опор на неметаллических крышах

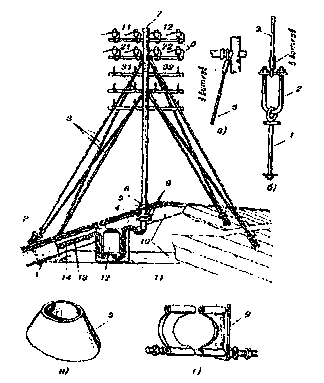

Установка стойки 10x2, детали ее крепления и подключение кабельного ящика показаны на рисунке 8.56.

а) заделка оттяжки за траверсу стойки; б) заделка оттяжки за струбцину с болтом;
в) копыто чугунное; г) хомут чугунный
1 - болт с кольцом длиной от 260 до 440 мм диаметром от 10 до 12 мм;
2 - струбцина с колодкой; 3 - оттяжки;4 - войлочная прокладка;5 - копыто;
6 - упорное кольцо; 7 - колпачок; 8 - кабели ПРППМ; 9 - хомуты;
10 - стропила;
11 - пакет кабелей ПРППМ от линейных проводов к кабельному ящику;
12 - кабельный ящик; 13 - кабель 10x2; 14 - провод заземления

Рисунок 8.56 - Установка стойки 10x2 с подключением кабельного ящика
