Определение расстояния до места разбитости пар (разнопарки)
Ещё одно достоинство импульсного метода измерений в возможности определить расстояние до места разбитости пар. В Р5-10 для этой цели применяется специальный блок, разделяющий импульс на две пары. В Р5-14 он встроен в крышку. В ИРК-ПРО-Альфа то же предусмотрено такое включение, только необходимо в меню прибора переключить режим Вход-Выход на раздельное включение. Для измерений берутся битые между собой пары. При правильном включении можно видеть такую картинку:

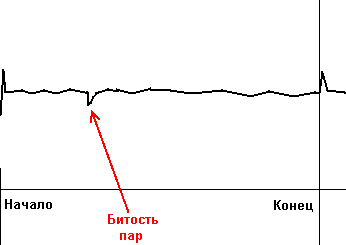

9. Определение места разбитости пар (разнопарки)
Картинка не всегда понятна и подозрительных «бугорков» может быть несколько. Что бы определиться точнее можно подключить шнуры прибора на те же пары, но «не в пару», а искусственно разбив. В месте «битости» импульс изменится на противоположный.
>

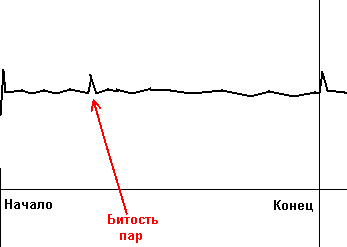

10. Проверка места разбитости пар (разнопарки)
Вообще попробовать можно разные включения. Иногда почему-то разбитость чётко видна на одной паре (рис 7), но не хочет видится с другими включениями.
Далее выписка со страницы "Разбивка пар, разнопарка, битость пар, прослушка". Возможно эти рисунки кому-то будут понятнее
… на рефлектограмме при простом включении рефлектометра отличить место битости пары от обычного всплеска на скрутке практически невозможно. Необходимо сравнивать две пары, причём наиболее чёткий результат даёт сравнение битых между собой двоек. В этом случае, комбинируя подключение шнуров можно добиться того, что полярность всплеска в месте разбитости будет меняться.
Схематически этот эффект изображён на следующих рисунках.
Измерение расстояния до места разбивки пар рефлектометром
Есть ещё один способ нахождения места разбитости пар. Он описан в разделе "Поиск разбитости пар (разнопарки)", на странице электрическая ёмкость. Но поиск по разнице в электрической ёмкости даёт слишком большую погрешность и используется только для ориентировочного поиска
Из инструкции к ИРК-ПРО-Альфа
В режиме с раздельными входами зондирующий импульс передается в линию через разъем [ВХОД/ВЫХОД]. Отраженный сигнал поступает в прибор через другой разъем [ВХОД]. В этом режиме возможна оценка переходного влияния линии, в которую заводится зондирующий импульс на другую линию, в которой наблюдается наведенный сигнал. Также режим полезен для поиска мест перепутывания жил кабеля (разбитости). Импульс распространяется по линии и доходит до места перепутывания жил, которое характеризуется резким увеличением электромагнитной связи между парами. В результате на РФГ наблюдается характерный сигнал.
