8.14.7.1 На стоечных линиях следует подвешивать кабели марки ТППэп и ТППэпт емкостью до 50x2x0,5, ТГ емкостью 30x2x0,5 и до 30x2x0,7, а также ОК массой до 0,5 кг/м.
При подвеске кабелей со встроенным тросом способ их крепления должен быть приведен в проекте.
8.14.7.2 Кабели с металлическими жилами без встроенного троса и ОК самонесущие следует подвешивать с помощью подвесов на стальном канате, диаметр и конструкцию которого выбирают по таблице 8.15. При этом подвесы к канату следует крепить через каждые 350 мм.
8.14.7.3 В негололедных районах допускается подвеска кабелей на стальной оцинкованной проволоке диаметром 5 мм.
8.14.7.4 Подвешиваемые канат или проволока не должны иметь сростков в пролете.
8.14.7.5 Стальной канат или проволоку следует подвешивать попролетно по всей длине трассы способом, приведенным в 8.14.5.3.
8.14.7.6 После регулировки стрелы провеса стальной канат или проволоку необходимо закреплять за стойку оконечной заделкой. Для возможности регулировки натяжения в пролетах стального каната оконечную заделку рекомендуется выполнять через струбцину (винтовую стяжку).
8.14.7.7 Барабан с кабелем или бухту кабеля следует размещать на земле возле здания, от которого начинается подвеска, или, что предпочтительнее, на крыше здания (если имеется такая возможность).
8.14.7.8 В том случае, когда подвеска кабеля производится с земли, работы необходимо выполнять в указанной ниже последовательности:
а) барабан с кабелем установить на козлы-домкраты;

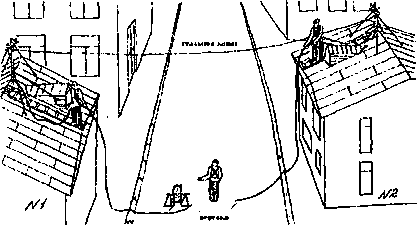

б) с крыш, двух зданий, между которыми подвешивают кабель, спустить веревки (рисунок 8.72). За конец веревки, спущенной с крыши здания, с которого начинают подвеску (здания №1), закрепить конец кабеля, поднять его на крышу и временно закрепить.
С крыши здания N1 снова спустить веревку на землю, связать ее прочным узлом с веревкой, спущенной с крыши здания N2. Натянув веревку между зданиями, закрепить конец кабеля за конец веревки и, подтягивая ее с крыши здания N2, закрепить кабель на канате стальными подвесами, устанавливая ух через каждые 350 мм. При этом повесы должны обжимать кабель и свободно висеть на канате, обеспечивая свободное перетягивание по нему кабеля;
в) по достижении кабелем стойки, установленной на здании N2, концы кабеля пропустить в выводные трубы и ввести в здания на длину, достаточную для сращивания с концом кабеля от кабельного ящика. У входа в выводную трубу должен быть оставлен запас кабеля в виде дуги с обмоткой кабеля на этом участке просмоленной лентой;
в) по достижении кабелем стойки, установленной на здании N2, концы кабеля пропустить в выводные трубы и ввести в здание на длину, достаточную для сращивания с концом кабеля от кабельного ящика. У входа в выводную трубу должен быть оставлен запас кабеля в виде дуги с обмоткой кабеля на этом участке просмоленной лентой;
г) многопролетную подвеску кабеля следует производить аналогично приведенной в 8.14.5.3, с той разницей, что по мере перемещения из пролета в пролет кабеля необходимо перевешивать подвесы с одной стойки на другую;
8.14.7.9 При подвеске кабелей на стоечных линиях рекомендуется осуществлять связь между рабочими с помощью УКВ радиостанций.
