8.14.5 Подвеска проводов

8.14.5.1 Подвеску проводов следует производить двумя способами: поочередным перетягиванием всех подвешиваемых проводов между каждыми двумя зданиями (между первым и вторым, вторым и третьим и т. д.) или перетягиванием поочередно каждого провода по всей длине подвешиваемого участка линии ("захватки").

8.14.5.3 При подвеске проводов поочередным перетягива­нием всех подвешиваемых проводов с крыш соседних зданий опускают до земли веревки длиной от 10 до 15 м больше длины пролета.

Спущенные концы веревок связывают узлом, который подтягивают на крышу первого здания; к узлу привязывают конец провода, и последний перетягивают на крышу соседнего здания, где он временно закрепляется на стоечной опоре свободной вязкой с помощью пеньковой, капроновой или другой веревки.

После этого веревка перетягивается обратно на крышу первого здания, и процесс повторяется для второго, третьего и т. д. проводов.

Перетягивание проводов в последующих пролетах производится аналогично первому пролету. Регулировку и окончательное закрепление проводов на изоляторах производят после временной подвески всех проводов во всех пролетах данной линии.

8.14.5.3 При большом количестве подвешиваемых проводов (восемь, десять и более) перетягивание производят поочередно по одному проводу сразу вдоль всей линии. Для этого веревки одновременно опускают со всех домов линии, связывают между собой и натягивают. К каждому узлу последовательно привязывают конец провода и перетягивают его от стойки к стойке с закреплением временными свободными вязками (рисунок 8.68).

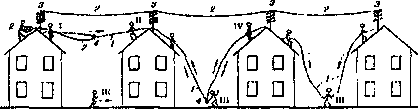

Подвеска проводов на стоечных линиях
1 - веревка; 2 - провод; 3 - стойка; 4 - узел связанных веревок;
I-IV- рабочие
Рисунок 8.68 - Подвеска проводов на стоечных линиях

После подвески вдоль всей линии каждый провод регулируют и закрепляют окончательной вязкой на изоляторах. Данные стрел провеса определяются по таблице 8.16.

Таблица 8.16 - Данные величин провеса

Температура в
тени, °С
Длина пролета, м
6080100
Стрела провеса, см
1234
-30
-25
-20
-15
-10
-5
20
22
24
25
27
29
38
40
42
44
47
50
59
62
65
69
73
78
0
+5
+10
+15
+20
+25
+30
31
34
36
39
43
47
51
54
57
61
66
71
76
82
82
87
93
99
105
111
120

8.14.5.4 Проволоку рекомендуется разматывать с ручного тамбура, который подают через чердак и выводной люк на рабочую площадку, оборудованную у стойки или через слуховое окно по трапу на крышу здания. Если размотка проволоки производится с бухты, ее необходимо во избежание спутывания витков попеременно поворачивать с одной стороны на другую после роспуска равного количества витков.

При подвеске проводов необходимо тщательно оберегать их от царапин о металлические поверхности.

8.14.5.5 Пример закрепления проводов на промежуточной стоечной опоре показан на рисунке 8.69, на оконечной - на рисунке 8.70.

Вязка проводов на изоляторах промежуточной стойки
1 - линейный провод; 2 - вязочная проволока; 3 – изолятор
Рисунок 8.69 - Вязка проводов на изоляторах промежуточной стойки

8.14.5.6 При работе на крышах зданий необходимо строго соблюдать требования правил техники безопасности, в том числе требование о необходимости перед выходом на металлическую кровлю с помощью индикатора напряжения убедиться в отсутствии в ней опасного напряжения.

Закрепление провода на изоляторе оконечной телефонной стойки
Рисунок 8.70 - Закрепление провода на изоляторе оконечной телефонной стойки

При выходе на крышу следует закрепить карабин монтерского пояса за канат, протянутый между слуховым окном и стойкой. Дойдя до стойки, закрепиться за нее цепью монтерского пояса.
