8.14.4 Оборудование устройств подхода к стоечным опорам

8.14.4.1 Около всех стоек, устанавливаемых на зданиях высотой более одного этажа (в том числе на вновь строящихся, реконструируемых и капитально ремонтируемых) с металлическими или другими кровлями, должны оборудоваться люки с закрывающимися крышками и лестницами, закрепленными на чердаках (рисунок 8.64).

Обустройство люка для выхода на крышу Люк для выхода на крышу
1 - рама люка; 2 - крышка люка в сборе; 3 - брусок;
4 - кольцо стальное (2 шт.); 5 - оковка угловой рамы (4 шт.)
Рисунок 8.64 - Люк для выхода на крышу

Крышки люков должны быть оборудованы упорами, предохраняющими их от самозакрывания при ветре.

При отсутствии возможности устройства люка от слухового окна следует натягивать стальную оцинкованную проволоку диаметром не менее 5 мм или стальной канат.

Проволока должна быть надежно закреплена за хомут, укрепленный на слуховом окне и заделываться скруткой за планку, закрепленную на стволе стойки. Высота закрепления планки - 0,8 м (рисунок 8.65).

Крепление предохранительного каната к стойке и слуховому окну
Рисунок 8.65 - Крепление предохранительного каната к стойке и слуховому окну

Вдоль проволоки (каната) необходимо оборудовать трапы (рисунок 8.66). Надежность предохранительного провода (каната) должна проверяться ежегодно.

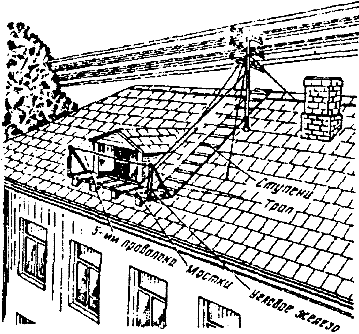

Устройство мостков и трапа для подхода к стойке
Рисунок 8.66 - Устройство мостков и трапа для подхода к стойке

8.14.4.2 На домах, имеющих кровлю из шифера, черепицы, рубероида (толя), с уклоном 30° и выше, у стоек должны оборудоваться люки и рабочие площадки. На чердаке для подъема к люку должна быть изготовлена и закреплена лестница (рисунок 8.67).

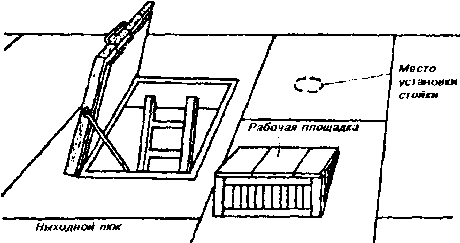

Общий вид выходного люка и рабочей площадки
Рисунок 8.67 - Общий вид выходного люка и рабочей площадки

8.14.4.3 На крышах жилых зданий высотой 10 м и более при уклоне крыши более 10° должны устраиваться ограждения высотой не менее 0,6 м.
