8.14.3 Установка телефонных стоек на плоских совмещенных кровлях

8.14.3.1 Установка телефонных стоек на плоских совмещенных кровлях, часто применяющихся в современном жилищном строительстве, должна производиться в приведенной ниже последовательности выполнения следующих технологических операций:

а) разметка мест установки стойки и крепления оттяжек;

б) вскрытие кровельного ковра до плиты перекрытия в местах установки закладных частей для крепления стойки и оттяжек;

в) пробивка отверстий и борозд в каналах плит перекрытия и установка в них закладных деталей;

г) заполнение бетонной смесью отверстия и борозды вместе с установленными в них закладными деталями;

д) восстановление кровельного ковра;

е) установка стойки и крепление ее оттяжками.

8.14.3.2 При разметке мест установки стоек, крепления оттяжек и при вскрытии кровельного ковра необходимо выполнять следующие требования:

а) место установки стойки выбирать с таким расчетом, чтобы расстояние от трассы подвески проводов и кабеля до радиостоек было не менее 0,8 м, а от телевизионных антенн – не менее 3 м;

б) место установки оконечной стойки выбирать с учетом возможности установки на лестничной клетке или в коридоре кабельного ящика в непосредственной близости от стойки;

в) разметку мест крепления оттяжек следует производить так, чтобы угол наклона оттяжки к горизонту был не более 45°, а угол, образуемый оттяжкой и стволом стойки, соответственно, не менее 45°. Для этого через намеченную точку установки стойки необходимо провести две перпендикулярные линии. На каждой линии от центра отмерить расстояние: для стоек СПТ-1 - 345 мм, СПТ-2 - 520мм, СПТ-6 и СПТ-10 - 870 мм и через эти точки провести параллельные прямые: две - по вертикали, две – по горизонтали. При этом образуется квадрат, вершины углов которого являются центрами мест установки анкеров для крепления оттяжек (рисунок 8.57).

г) приняв за центры размеченные точки установки закладных деталей, в каждом месте на кровельном ковре мелом очертить площадь вскрытие ковра - квадрат размером 700x700 мм;

д) с помощью топора, лопаты, лома и торцевых кусачек вскрыть кровельный ковер, сохраняя, по возможности, слои мягких материалов (рубероида, стеклохолста и толя). Для этого надрезы мягких материалов нужно делать по диагонали квадрата. Слои мягких материалов отогнуть, как показано на рисунке 8.58. Сыпучие материалы следует выбирать лопатой и укладывать на кровле для использования при восстановлении кровельного ковра.

а - вид спереди, б - вид сверху
1 - вертикальная труба стойки; 2 - оттяжки; 3 - траверсы

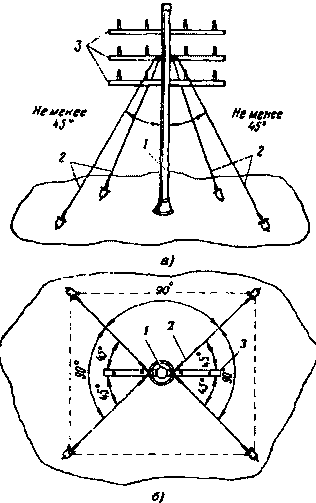

Рисунок 8.57 - Расположение оттяжек стойки

Рисунок 8.58 - Вскрытый кровельный ковер

8.14.3.3 Для крепления стойки применяется опорная гиль­за (рисунок 8.59), для крепления стяжек - анкер типа АКО-1 (рисунок 8.60).

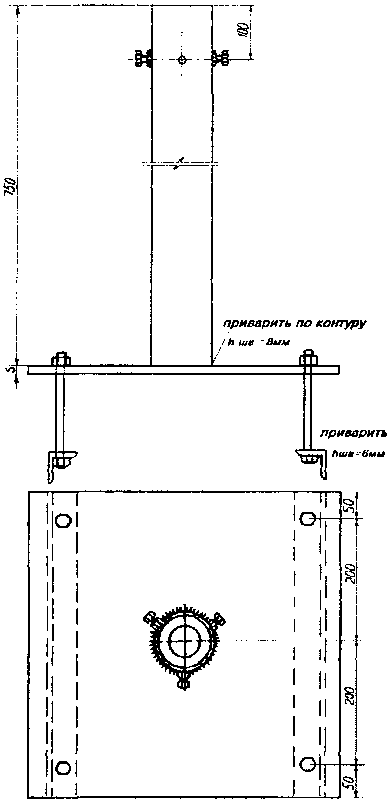

Рисунок 8.59 - Опорная гильза для установки телефонной стойки

8.14.3.4 Установку закладных деталей следует производить в следующем порядке:

а) легким постукиванием молотка по поверхности перекрытия, освобожденного от кровельного ковра, необходимо определить расположение пустотных каналов, ближайших к размеченной точке установки стойки, и через ближайший пустотный канал пробить сквозное отверстие по диаметру опорной гильзы;

Рисунок 8.60 - Анкер для крепления оттяжек типа АКО-1

б) по обе стороны от пробитого отверстия в плите пробить борозды, совпадающие со смежными пустотными каналами перекрытия. Длина борозды 450 мм, ширина 55 мм;

в) на дно борозды уложить слой бетонной смеси М-200 толщиной от 50 до 60 мм, в которой поместить ("утопить") траверсы (уголки) с укрепленными на них болтами;

г) надев на болты опорную плиту с приваренной к ней гильзой, выровнять траверсы (уголки) так, чтобы сквозное отверстие, пробитое в плите, совпало с отверстием в гильзе (проверяется штырем длиной 1 м на совмещение отверстий) и гильза была строго вертикальна (по отвесу).

В случае необходимости произвести выравнивание гильзы по отвесу, регулируя положение опорной плиты с помощью металлических подкладок;

д) после выравнивания уголков и болтов плиту с опорной гильзой снять и борозды вместе с установленными в них закладными частями заполнить бетонной смесью.

Во избежание растекания бетонной смеси по длине канала рекомендуется по обоим концам уголков в канале устанавливать пробки из пакли или ветоши;

е) после заливки борозд бетонной смесью плиту с опорной гильзой надеть на болты и оставить до затвердевания бетонной смеси;

ж) после затвердевания бетонной смеси опорную плиту с помощью гаек прочно закрепить на болтах, еще раз проверяя вертикальность гильзы;

з) если проектом не предусматривается установка вместе со стойкой выводной трубы для кабеля, то следует изготовить опорную плиту с двумя приваренными гильзами (рисунок 8.61). При этом в плите перекрытия нужно пробить два сквозных отверстия;

и) монтаж анкера для крепления оттяжки следует выполнять так же и в той же последовательности, что и монтаж опорной гильзы.

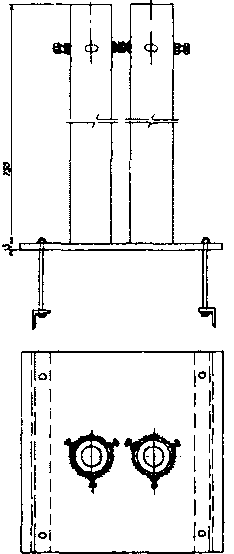

Рисунок 8.61 - Опорная плита с двумя приваренными гильзами для установки стойки вместе с выводной трубой

8.14.3.5 При восстановлении кровельного ковра следует обратить внимание на тщательное соблюдение технологии всех операций, чтобы обеспечить восстановление гидроизоляционных свойств кровли.

Кровельный ковер должен восстанавливаться послойно. При этом, по возможности, следует использовать материалы, сохранившиеся в процессе демонтажа ковра: сыпучие материалы утеплителей и мягкие материалы кровли.

Рубероид, стеклоткани и другие мягкие материалы должны настилаться на горячей битумной мастике, разогретой до температуры от 160 до 180°, за исключением одного слоя толя, который стелится насухо.

После восстановления толевого слоя на опорную гильзу стойки и анкера нужно надеть металлическую гильзу с приваренным фланцем (рисунок 8.62).

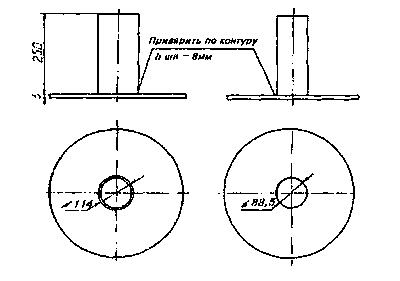

Рисунок 8.62 - Гильзы с фланцем

Зазор между гильзами необходимо заполнить смоляной паклей.

Армированную цементную стяжку необходимо восстанавливать, предварительно приварив концы наружной арматуры к фланцу металлической гильзы.

Во избежание проникновения влаги через зазор между гильзами на опорной гильзе и теле анкера нужно крепить "фартук" из оцинкованной стали с обжимным кольцом на болтах.

Конструкция примыкания кровли к опорной гильзе и анкеру показана на рисунке 8.63.

Рисунок 8.63 - Конструкция примыкания кровли к опорной гильзе и к анкеру

8.14.3.6 В опорную гильзу следует установить стойку и закрепить ее распорными болтами.

Струбцины оттяжек надевают на ушко болта гильзы анкера и перемещением колодок струбцин с помощью гаек регулируют натяжение оттяжки. Стоечные опоры должны устанавливаться строго вертикально (по отвесу) и развертываться так, чтобы траверсы располагались перпендикулярно к основному направлению подвешенных проводов, а при их разветвлении - перпендикулярно направлению равнодействующей силы тяжения отходящих проводов линии.

8.14.3.7 Арматура и стойки, устанавливаемые как на крышах, так и на чердаках, должны быть покрашены в черный или серый цвет.
