11.14 Восстановление полиэтиленовых оболочек

11.14.1 Полиэтиленовые оболочки и защитные полиэтиленовые шланги кабелей связи с металлическими жилами восстанавливаются с помощью полиэтиленовых муфт следующими способами:

а) способом наплавления полиэтиленовой светостабилизированной ленты под стеклолентой;

б) с применением термоусаживаемых материалов, трубок, манжет и лент, усаженных на подклеивающий слой;

в) с применением материалов для «холодного» способа герметизации, герметизирующих лент, армирующих лент и влагоотверждаемых бинтов.

11.14.2 Для восстановления полиэтиленовых оболочек и шлангов используются полиэтиленовые муфты типа МП. Прямые муфты - МПП, разветвительные линейные муфты - МРП и станционные разветвительные муфты - МРПС. Муфты предназначены для сращивания всех кабелей типа ТП любым из разрешенных к применению видов соединителей. По сравнению с ранее выпускавшимися муфтами современные полиэтиленовые муфты имеют увеличенные внутренние объемы, длинные пологие конусы и утолщенные стенки, обеспечивающие возможность применения различных способов герметизации. Муфты не требуют установки дополнительных опорных колец.

Муфты подбирают с учетом емкости сращиваемых кабелей и способа сращивания жил (типа соединителей) по таблицам соответствия, приведенным в каталогах изготовителей.

11.14.3 Способ наплавления полиэтиленовой ленты под стеклолентой является универсальным и позволяет восстанавливать оболочки и шланги на любых кабелях, независимо от внешнего диаметра их оболочки, типоразмера и конструкции муфт. Способ используется при сварке кольцевых и продольных швов на полиэтиленовых муфтах.

Детали полиэтиленовой муфты в местах сварки тщательно зачищаются кабельным ножом. При этом снимается весь верхний слой полиэтилена на глубину до 0,5 мм. С торцов полумуфт и конусов снимается фаска. При необходимости конусы муфт обрезаются в местах, где их внутренний диаметр равен внешнему диаметру оболочки кабеля.

11.14.4 Для наплавления используется полиэтиленовая светостабилизированная лента, черного цвета, изготовленная из полиэтилена, имеющего примерно ту же температуру плавления, что и оболочка кабеля.

мИзготавливается лента шириной 40 мм и толщиной 0,25 мм. При необходимости, в процессе подготовки к сварке она разрезается на более узкие полоски. Наплавление должно выполняться через стеклоленту шириной 45 мм и толщиной 0,2 мм. Допускается применение стеклоленты меньшей ширины. При подборе стеклоленты прежде всего учитывается ее плотность. Она должна обеспечивать целостность стеклоленты при удалении ее с поверхности шва.

Первоначально должны свариваться части муфты между собой, а затем муфта с оболочкой или защитным шлангом (рисунок 11.22). Одновременная сварка нескольких швов не допускается.

1 - готовый сварной шов на стыке частей муфты;
2 - подготовленный к сварке конус;
3 - направление пламени при сварке;
4 - газовая горелка или паяльная лампа.

Рисунок 11.22 - Наплавление полиэтиленовой ленты под стеклолентой

11.14.5 Стык частей муфты плотно и ровно обматывается несколькими слоями светостабилизированной полиэтиленовой ленты так, чтобы их общая толщина составляла не менее трети наружного диаметра кабеля. Рекомендуемое число слоев ленты Указано в таблице 11.4. Лента должна перекрывать участки шириной не менее 25 мм по обе стороны от стыка частей муфты расплавляется пламенем и прижимается к верхнему слою обмотки. Поверх полиэтиленовой ленты наматывается чистая, без порезов и разрывов, стеклолента. Повторное использование стеклоленты, снятой с готового шва, не допускается. Стеклолента также должна перекрывать участки не менее, чем на 25 мм по обе стороны от краев намотанной полиэтиленовой ленты. Концы стеклоленты закрепляются перевязками из проволоки. Перед началом сварки кабели, входящие в муфту, жестко закрепляются на консолях, чтобы во все время сварки и остывания муфта была неподвижна.

11.14.6 Закрытые стеклолентой участки равномерно прогревают умеренным пламенем, постепенно перемещая его по всей поверхности сварного шва. Прогрев должен чередоваться с перерывами (паузами), во время которых пламя отводится в сторону. После начального прогрева участок сварки следует прогревать с регулярными перерывами несколькими циклами, состоящими из паузы и нагрева. Циклическая сварка обеспечивает необходимую равномерность прогрева полиэтилена и повышает качество сварного шва. Рекомендуемые временные режимы сварки указаны в таблице 11.4.

Таблица 11.4 - Временные режимы сварки полиэтиленовых муфт способом наплавления полиэтиленовой ленты под стеклолентой

11.14.7 Стеклолента с готового шва удаляется только еле того, как он охладится до температуры от 50° до 60°С и отвердеет. Не допускается применение принудительного охлаждения сварных швов (снегом, водой и т.д.). Шов должен быть достаточно плотным, чтобы удаление стеклоленты не привело к отрыву пластов полиэтилена и, в то же время, не должен переохлаждаться, так как с холодного шва стеклолента снимается очень трудно. Сварной шов проверяется внешним осмотром: на его поверхности не должно быть складок, раковин, воздушных пузырей и обрывков стеклоленты. При необходимости дефектный участок шва дополнительно проваривают под стеклолентой. Остальные кольцевые швы на муфте завариваются аналогично.

11.14.8 Для выполнения продольных швов на разрезных полиэтиленовых муфтах их поверхность на полосе шириной от 20 до 25 мм по обе стороны от разреза зачищается ножом. При этом должны приниматься меры по предотвращению деформации муфты во время сварки установкой нескольких опорных колец из оцинкованной стали или из обрезков корпусов муфт. Края разреза состыковываются, и муфта целиком обматывается полиэтиленовой лентой, а затем - стеклолентой. При сварке продольного шва прогревается только район этого шва, т.е. полоса шириной от 40 до 50 мм.

В связи со сложностью выполнения продольных швов рекомендуется при герметизации муфт с продольными разрезами использовать термоусаживаемые манжеты типа XAGA компании "tyco/Electronics/Raychem".

11.14.9 При восстановлении оболочек кабелей типа ТП применяются термоусаживаемые трубки (ТУТ) черного цвета, изготовленные из радиационно-модифицированного полиэтилена. Восстановление полиэтиленовой оболочки, как правило, выполняется с применением стандартных полиэтиленовых муфт и отрезков трубок ТУТ. Герметичность и необходимая эксплуатационная надежность смонтированных муфт обеспечивается только в том случае, когда типоразмеры ТУТ подобраны правильно, то есть соединяемые детали обжаты с достаточным усилием; подклеивающий слой необходимой толщины нанесен на зачищенную, обезжиренную поверхность деталей муфты и кабеля, участки кабеля и муфты перекрыты отрезком ТУТ на требуемое расстояние по обе стороны от герметизируемого стыка.

11.14.10 Условное обозначение трубок ТУТ (например, 40/20) состоит из соотношения внутреннего диаметра до и после усадки. Типоразмеры отечественных и зарубежных трубок ТУТ, применяющихся при монтаже кабелей местных сетей, приведены в таблицах 11.5 и 11.6.

Таблица 11.5 - Типоразмеры и диапазоны применения отечественных трубок ТУТ (без подслоя)

Таблица 11.6 - Типоразмеры и диапазоны применения трубок ТУТ компании "Raychem" (с подслоем)

Трубки ТУТ зарубежного производства имеют коэффициент усадки 1/3 и более. На наружной поверхности трубок ТУТ имеется маркировка с указанием типоразмера.

Подбор трубок ТУТ следует производить с таким расчетом, чтобы после усадки ТУТ обжимала соединяемые детали с достаточным усилием. Не допускается усадка трубки до нижнего предела типоразмера или натягивание ее на деталь, внешний диаметр которой равен верхнему пределу типоразмера.

Подбор трубок для герметизации муфт в строительных и эксплуатирующих организациях должны осуществлять квалифицированные спайщики.

Заводы-изготовители муфт поставляют муфты в комплектах с подобранными и нарезанными трубками. Заказ готовых комплектов исключает ошибки при подборе трубок.

11.14.11 В качестве герметизирующего подклеивающего слоя под отечественные трубки ТУТ следует использовать клей-расплав КР-1. КР-1 выпускается в виде жгутов диаметром от 25 до 30 мм. Конец жгута разогревается до плавления (от 80° до 100°С) умеренным пламенем газовой горелки. Клей наносится путем натирания сплошным слоем на стыкуемые детали. Участок, на который наносится клей-расплав, должен быть равен длине подготовленного отрезка трубки ТУТ. Толщина слоя клея-расплава должна быть не менее 1 мм. При нанесении клея-расплава рекомендуется промазать клеем стык частей муфты (или стык муфты с кабелем) так, чтобы заполнить все имеющиеся щели.

11.14.12 Подобранные трубки ТУТ разрезают на отрезки. Длина отрезков должна быть не менее: до типоразмера 40/20 - 100 мм; до типоразмера 60/30 - 120 мм; до типоразмера 80/40 - 130 мм; до типоразмера 110/55 - 150 мм.

Линия отреза должна быть перпендикулярна продольной оси трубки. Торцы отрезков, проверяемые внешним осмотром, должны быть ровными, без надрезов, заусенцев, наплывов, раковин, глубоких царапин, которые могут вызвать разрыв трубки во время усадки.

11.14.13 Отрезки ТУТ обезжириваются бензином Б-70 и надвигаются на кабель до начала разделки концов. На время монтажа сростка их защищают от загрязнения. С внешней стороны частей полиэтиленовой муфты кабельным ножом снимается фаска, а конусы муфты обрезаются так, чтобы обеспечить плотную посадку муфты на кабель. Подготовленная муфта надевается на смонтированный сросток. Места нанесения клея-расплава (или места усадки ТУТ с подслоем) обезжиривают бензином Б-70 и зачищают.

Клей-расплав не прилипает к холодным поверхностям. Для обеспечения адгезии клея-расплава с поверхностями оболочек и деталей муфты их следует предварительно прогреть.

При зачистке мест усадки трубок ТУТ используются абразивные материалы, например, шлифовальная шкурка.

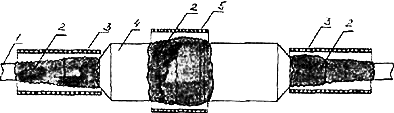

Отрезки ТУТ надвигаются на места, предназначенные для их установки, и усаживаются. Места нанесения клея-расплава и установки ТУТ показаны на рисунке 11.23.

1 - оболочка кабеля; 2 - слой клея-расплава КР-1;
3 - трубки ТУТ для сваривания конусов; 4 - муфта МПП;
5 -трубка ТУТ для сваривания среднего шва

Рисунок 11.23 - Установка ТУТ и нанесение слоя клея-расплава КР-1 на стыки при герметизации полиэтиленовой муфты

Усадка ТУТ производится умеренным пламенем горелки, которое кругообразными движениями перемещают вокруг трубки. Сначала усаживается участок на середине отрезка ТУТ, затем пламя перемещается от середины к одному из концов. После усадки одной половины отрезка ТУТ аналогично усаживают вторую его половину.

Прогрев трубки продолжают до полной усадки ТУТ и активного выделения подклеивающего слоя из-под ее торцов. При слабом нажатии на трубку защищенными пальцами руки под ней должна ощущаться деформация расплавленного подклеивающего слоя.

11.14.14 Для восстановления и ремонта оболочек и муфт применяется двухслойная термоусаживаемая лента "РАДЛЕН", выпускаемая по ТУ-6-19-051-600-86. Она состоит из ленты-основы и герметизирующего подслоя. При герметизации оболочек и муфт городских кабелей лентой "РАДЛЕН" на места усадки ленты следует предварительно нанести слой клея-расплава КР-1. На участок с нанесенным клеем-расплавом наматывают ленту "РАДЛЕН" герметизирующим подслоем внутрь. При намотке ленту слегка подогревают пламенем горелки. Конец ленты закрепляют перевязкой из проволоки.

Каждый новый виток ленты должен перекрывать предыдущий на 50%. После намотки ленты весь участок равномерно прогревают до появления расплавленного подслоя из под витков ленты.

11.14.15 Для восстановления оболочек кабелей типа ТП допускается использование сертифицированных термоусаживаемых манжет, которые усаживаются на полиэтиленовые муфты, или полных монтажных комплектов муфт с термоусаживаемыми манжетами (ТУМ). Подбор полных монтажных комплектов с термоусаживаемыми манжетами следует производить по каталогам изготовителей с учетом емкости кабелей и способов сращивания жил.

При этом следует иметь в виду, что манжеты позволяют монтировать муфты и в качестве прямых, и в качестве разветвительных. Для выполнения ответвлений используются специальные разветвительные детали - зажимы и липкие пластины. С помощью этих деталей с каждой стороны манжеты можно обеспечить ввод в муфту до трех кабелей. При выборе муфты с манжетой для монтажа ее в качестве разветвительной муфты следует внимательно изучить рекомендации изготовителей по выполнению ответвлений.

11.14.16 При герметизации муфт на кабелях, содержащихся и не содержащихся под постоянным избыточным давлением, кроме "горячих" способов, то есть сварки и термоусаживаемых материалов, могут применяться и "холодные" способы. При "холодных" способах герметизации каждый стык муфты и стыки частей муфты с кабелями обматывается сначала герметизирующей лентой, затем фиксирующей лентой, и вся муфта целиком обматывается влагоотверждаемым бинтом.

Способ был предложен компанией ЗМ, впоследствии были созданы отечественные материалы для "холодной" герметизации. Названия и назначение материалов указаны в таблице 11.7.

11.14.17 Технология процессов "холодной" герметизации подробно изложена в инструкциях поставщиков муфт и полных монтажных комплектов (муфта плюс материалы). При монтаже муфт следует неукоснительно выполнять требования инструкций. При выборе муфт с комплектами для "холодной" герметизации следует учитывать следующие особенности данного способа:

а) "холодным" способом герметизируются прямые (соединительные) муфты любого типоразмера и на любых кабелях;

Таблица 11.7 - Материалы для "холодной" герметизации муфт и оболочек

б) на кабелях, содержащихся под постоянным избыточным воздушным давлением, "холодным" способом герметизируются разветвительные муфты только на два направления;

в) при проектировании магистральных участков абонентских линий, на которых будет использоваться "холодный" способ герметизации, следует распределять кабели таким образом, чтобы на трассе не было линейных разветвительных муфт на три и четыре направления;

г) станционные разветвительные муфты МРПС с количеством патрубков от 3 до 12 "холодным" способом не герметизируют (только трубками ТУТ);

д) на распределительных участках абонентских линий допускается герметизация "холодным" способом как прямых муфт, так и разветвительных муфт на 2 и 3 направления.

Особенности применения метода связаны с тем, что при "холодной" герметизации на каждый стык накладывается не менее чем по два слоя каждого материала. Ширина промежутков между патрубками разветвительных муфт не позволяет пропускать между ними рулоны ленточных материалов при их намотке на стыки.

11.14.18 "Холодный" способ герметизации следует применять при температуре воздуха до 10°С. При температуре воздуха ниже 0°С кабель и материалы следует прогреть до температуры +2°С. Рулоны герметизирующих лент перед монтажом следует держать в теплом месте.
