11.13 Восстановление свинцовых оболочек

11.13.1 Свинцовые оболочки городских кабелей связи восстанавливаются свинцовыми муфтами.

Свинцовые муфты для кабелей типа Т следует подбирать по каталогам заводов-изготовителей. При восстановлении свинцовых оболочек используют муфты свинцовые типа МС. Муфты подбирают с учетом конструкций кабелей и способов монтажа. Например, на кабелях малой емкости используют одноконусные муфты МССО, на кабелях большой емкости - двухконусные муфты МССД, ответвления от основных кабелей выполняют с помощью муфт свинцовых разветвительных МСР, в помещениях ввода кабелей монтируют станционные разветвительные муфты МСР с патрубками для ввода кабелей ТСВ 100x2.

Бронированные кабели типа Т монтируют с помощью муфт свинцовых типа "труба".

Ремонт свинцовых муфт выполняют с помощью муфт свинцовых соединительных разрезных МССР.

Пайка стыков частей муфт и стыков муфт с кабелями производится припоем ПОССу-30-2. В качестве флюса при пайке используется стеарин. Для формирования и разглаживания паяных швов используется паяльная гладилка, изготовленная из льняной ткани и пропитанная стеарином. Допускается использование гладилок, изготовленных из резиновой клеенки с матерчатой основой. Во время пайки следует периодически смачивать рабочий слой гладилки стеарином для предотвращения ее прогорания.

11 13.2 Подготовленная свинцовая муфта надвигается на и устанавливается так, чтобы обеспечить одинаковый заход в нее оболочек сращиваемых кабелей. Конусы муфты зачеканивают деревянным молотком до диаметра оболочки кабеля Места пайки тщательно осматривают и, при необходимости вновь зачищают загрязненные места кабельным ножом или стальной щеткой.

11.13.3 На муфтах МССД, состоящих из двух полу муфт, сначала запаивают стык между полумуфтами, а затем - конусы. На разрезных муфтах МССР - сначала продольный шов, а затем -конусы. Верхняя кромка продольного шва МССР при пайке должна перекрывать нижнюю на расстояние от 8 до 15 мм. Перед началом пайки муфты кабели, входящие в нее, привязывают к консолям, чтобы исключить изменения положения муфты во время пайки.

11.13.4 Место пайки прогревают пламенем газовой горелки (или паяльной лампы), протирают куском стеарина, следя за тем, чтобы расплавленный стеарин не затекал внутрь муфты и не попадал на сросток. Припой в расплавленном состоянии накладывают на стык частей муфты или на стык муфты с кабелем. Затем по участкам, начиная с труднодоступных, нагревают припой до пластичного состояния и формуют гладилкой до получения ровного конуса или округлого шва (рисунок 11.21 ,б).

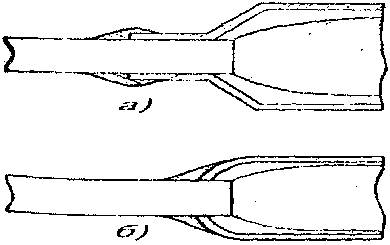

а) с цилиндрическими окончаниями; б) с зачеканенными конусами

Рисунок 11.21 - Формы паяных швов на свинцовых муфтах

11.13.5 Муфты, изготовленные из листов рольного свинца, имеют продольный стык, пропаянный на заводе-изготовителе только для скрепления муфты. На заводской продольный шов муфты накладывают слой припоя, полностью закрывающий стык краев свинцового листа, и запаивают. Запаянный шов должен иметь вид ровного округлого валика.

После окончания пайки швы охлаждают до температуры от 40° до 50°С, без нажима оглаживая их куском стеарина. Муфту протирают ветошью, убирая следы стеарина, и все швы внимательно осматривают. При необходимости швы подпаивают
