11.20 Проверка смонтированных участков и линий

11.20.1 Смонтированные участки линий местных сетей или целиком кабельные линии небольшой протяженности после монтажа муфт должны проверяться на "обрыв", "сообщение" и на "парность" (правильность соединения пар).

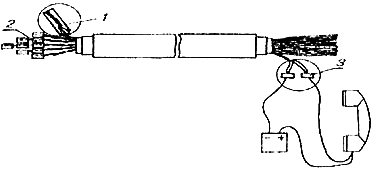

11.20.2 Проверка на "парность" выполняется после проверок на "обрыв" и "сообщение" (11.6.3 - 11.6.6). Для ее проведения один из концов кабеля заделывают на "парную пирамиду", то есть жилы каждой пары соединяют между собой (закорачивают) и изолируют отдельной гильзой. Соединение жил производят либо ручной скруткой, либо, на кабелях большой емкости, с помощью многопарных соединителей. Проверка производится с противоположной стороны кабельной линии по схеме, показанной на рисунке 11.28.

1 - скрутка жил пары, изолированная гильзой;
2 - "парная пирамида";
3 - касание контактных пластин жилами без снятия изоляции

Рисунок 11.28 - Проверка жил смонтированного кабеля на "парность"

Микротелефонная трубка (гарнитура для прозвонки) последовательно соединяется с батареей или аккумулятором. К свободным выводам трубки и батареи присоединяются контактные пластины, в качестве которых используются два отрезка алюминиевой фольги из экранной ленты кабелей. Контактные пластины закрепляют на оболочке проверяемого кабеля или выбирают для них место, до которого можно легко дотянуться концами проверяемых жил. Пары кабеля поочередно отделяют от сердечника и кончиками жил одновременно касаются обеих контактных пластин. Если при этом в телефоне слышен щелчок, то пара исправна. Если щелчка нет, это означает, что в одной из муфт при сращивании данная пара была "разбита", то есть ее жилы соединены с жилами двух разных пар.

По результатам проверок составляется список поврежденных пар. Места повреждения пар определяют с помощью прибора РИ-10М.

11.20.3 После определения мест повреждения производится вырезка неисправных пар в муфтах. Пары отыскиваются с помощью комплектов приборов типов ПКС-М, ИКП-М, телефонных пробников.

Если сростки смонтированы многопарными соединителями СМЖ-10, то поиск поврежденных пар в муфтах может так же производиться с помощью прозвонки. Конструкция СМЖ-10 позволяет осуществить контакт с искомой парой путем касания концов обрезанных жил или контактных пластин через отверстия в основании соединителя.

Обнаруженная "разбитая пара" выкусывается из соединителя и вновь прозванивается. По результатам прозвонки делается вывод о возможности использования данной пары. При необходимости поврежденная пара заменяется парой из запаса. Составление рабочих пар на участках линии из исправных жил поврежденных пар не допускается.
