XAGA 1000-SU

Инструкция по монтажу

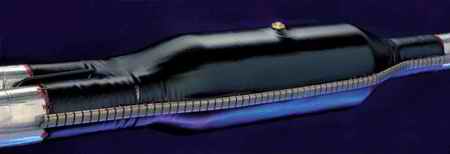

Соединительная муфта для телефонных кабелей, содержащихся под избыточным давлением

TELECOM OUTSIDE PLANT

Состав комплекта XAGA

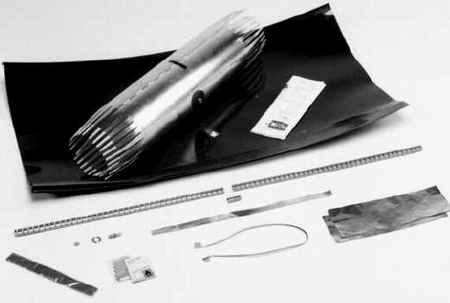

Состав комплекта XAGA 1000-SU

• Термоусаживаемая манжета
• Металлический каркас
• Гибкие застежки из нержавеющей стали
• Стопорный хомут
• Самоклеящаяся алюминиевая лента
• Гайка, пробка и клапан вентиля
• Провод с зажимами для обеспечения непрерывности зкрана
• Салфетки для протирки
• Лента наждачной бумаги
• Алюминиевая фольга
• Инструкция по монтажу (на русском языке)

Примечание: Для проходных муфт (т.е. при выходе по одному кабелю с каждого конца) используйте стандартный комплект XAGA 1000-SU.

Для соединений с ответвлениями требуется по одному разветвительному комплекту (BOKT 1000-6 или 7) на каждый дополнительный кабель.

Маркировка муфт и основные размеры (мм) - (информация для правильного выбора муфт)

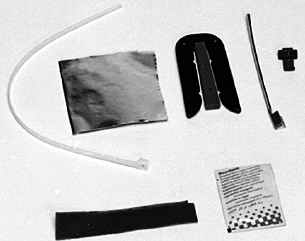

Состав комплекта BOKT

• Разветвительный зажим
• Салфетка для протирки
• Лента наждачной бумаги
• Пластмассовый поясок
• Алюминиевая фольга
• Провод для обеспечения непрерывности зкрана
• Соединитель для провода непрерывности зкрана

Правила техники безопасности

- Проверьте кабельный колодец на наличие газа.

- При работе с открытым пламенем пользуйтесь защитными очками и перчатками.

Газовая горелка

- Длина пламени 25-30 см

Голубой участок пламени 15 см

Пользуйтесь газовыми горелками FH-T001-0020 фирмы Raychem или аналогичными горелками.

1.
Удалите оболочки с концов соединяемых кабелей и выполните соединения проводников, следуя принятым правилам разделки и сращивания кабелей.


2.
Сформируйте сросток, следуя стандартной методике, и оберните его изолирующим материалом. Для размеров XAGA от 122/38 и выше используйте каркас из двух металлических полуцилиндров и скрепите их с одной стороны самоклеящейся алюминиевой лентой.


3.
Отцентрируйте металлический каркас по длине сростка и склейте его половины с другой стороны алюминиевой лентой. Разгладьте ленту тупым инструментом.

4.
Обмотайте клейкой пластмассовой лентой зубчатые края каркаса, начиная с цилиндрической части каркаса и далее к кабелю. Примечание для разветвительных соединений: перед тем как обматывать лентой, разместите цилиндрический каркас таким образом, чтобы один из его швов располагался над самым большим кабелем.


5.
Выньте из пакета пропитанную растворителем салфетку и протрите ею оболочки кабелей, начиная от конуса, на длине около 20 см.


6.
Те же участки оболочек кабелей обработайте по окружности наждачной бумагой. Для кабелей в свинцовой оболочке следует использовать принятую методику обработки поверхности.

7.
Разместите термоусаживаемую манжету поверх каркаса так, чтобы вентиль, установленный на каркасе, прошел через металлическое отверстие в манжете, и отметьте положение концов манжеты на оболочке кабеля.


8.
Сделайте на оболочке еще одну отметку на 25 мм ближе к сростку.


9.
Кабели с полизтиленовой оболочкой обмотайте алюминиевой фольгой, начиная от ближайшей к муфте отметки в сторону от муфты.

10.
Разгладьте алюминиевую фольгу тупым инструментом.


11.
Прогрейте пламенем горелки оболочки кабелей на участке между стрелками. Длительность прогрева - 10 секунд. Следите, чтобы всей поверхности кабелей касался желтый конец пламени. Свинцовые оболочки кабелей следует нагревать до 60°С (чтобы было горячо дотронуться).


12.
Прикрепите термоусаживаемую манжету к каркасу, завернув руками гайку вентиля. Примечание: До окончания монтажа муфты не ввинчивайте в вентиль клапан или пробку.

13.
Надвиньте гибкие застежки на направляющие рельсы манжеты, оставив в центре небольшой зазор для стопорного хомута.


14.
Внимание! При разветвительных соединениях манжету следует размещать таким образом, чтобы перекрывающий клапан с клейким слоем и рельсы застежки располагались над самым большим кабелем (см. рисунок).


15.
Установите стопорный хомут в зазор между застежками и плавно надвиньте застежки на него.


16.
Для разветвительных соединений вставьте между кабелями разветвительный зажим из комплекта BOKT. Убедитесь, что он вставлен на всю свою длину до упора. Наилучшие результаты будут, если пережимать торец муфты зажимом пропорционально диаметрам кабелей разветвления.

17.
Начинайте термоусадку муфты с центра, около вентиля. Прогревайте муфту по окружности до тех пор, пока термочувствительная краска не изменит свой цвет с зеленого на черный.


18.
Когда вся краска станет черной, начиначте постепенно перемещать горелку к краю муфты, равномерно прогревая муфту пламенем по всей окружности.


19.
Прижмите застежку тупым инструментом, чтобы она повторяла форму конуса муфты.


20.
Только для разветвительных соединений: стяните ответвляемые кабели пластмассовым пояском из комплекта BOKT.

21.
Когда вся термоиндикаторная краска в зоне расположения шва изменит свой цвет на первой половине муфты, в пазах застежки должны появиться две отдельные белые линии. Если где-то эти линии не видны, продолжайте прогревать муфту в зтом месте вплоть до появления белых линий.


22.
Теперь нагревайте по окружности конец муфты, пока не появятся две отдельные белые линии между прорезями застежки и не будет виден клей, вытекающий около рельсов и застежки. При разветвительных соединениях необходимо убедиться, что на конце муфты появился желтый клей от разветвительного зажима.


23.
Возвратившись к начальной точке прогрева в центре муфты, повторите все операции (п.п. 18-22) со второй половиной муфты.

24.
Дайте муфте остыть и не трогайте ее как минимум 15 минут, после чего закрутите ключом гайку на вентиле.


25.
Вверните в вентиль клапан или пробку.


26.
Ставить муфту под давление можно, дав ей предварительно охладиться в течение 30 минут.

Вскрытие муфты

1.
Выверните клапан или пробку из вентиля. Нагрейте застежку и срежьте ее, начиная с крнцов и продвигаясь к середине муфты.


2.
Слесарной ножовкой прорежьте муфту до металлического каркаса.


3.
Для разветвительных соединений: нагрейте область разветвления и из нее удалите плоскогубцами разветвительный зажим.


4.
Удалите концы муфты плоскогубцами. При необходимости еще раз прогрейте их.


5.
Снимите липкую ленту с конусов каркаса.

6.
Пока подклеивающий слой еще горячий, разделите кабели соответствующим инструментом (например, отверткой), чтобы легче было вставлять разветвительный зажим при монтаже новой муфты.


7.
Сделайте продольный разрез на муфте по шву каркаса и раскройте каркас.


8.
Снимите каркас и выполните необходимые работы со сростком.

Повторный монтаж муфты

Возьмите новый комплект муфты XAGA 1000-SU и повторите все операции, описанные в инструкции. Оставшийся клей не надо удалять с кабелей, но покрытые клеем поверхности следует очистить от жира и грязи.
