11.17 Восстановление стальных оболочек

11.17.1 Стальные гофрированные оболочки городских телефонных кабелей (например, кабелей марок ТСтШп и ТПСтШп) восстанавливаются свинцовыми муфтами с применением припоя ПОССу-30-2 (рисунок 11.27).

Залуживание оболочки производится с помощью пасты ПМКН-40 в процессе подготовки концов кабеля к монтажу. В месте будущей пайки очищенная от битума стальная оболочка на Участке длиной от 50 до 60 мм тщательно зачищается стальной Щеткой, обезжиривается бензином и просушивается.

Залуживание подготовленных участков оболочки производят в следующем порядке:

- поверхность оболочки покрывают слоем пасты толщиной 1 мм, после чего равномерно нагревают пламенем горелки до воспламенения и изменения цвета пасты до коричневого;

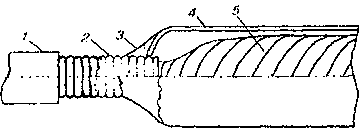

Восстановление стальных гофрированных оболочек городских телефонных кабелей свинцовыми муфтами
1 - кабель в защитном полиэтиленовом шланге;
2 - залуженный пастой ПМКН-40 участок стальной оболочки;
3 - пайка припоем ПОССу-30-2 (без применения стеарина);
4 - свинцовая муфта, подобранная по размеру сростка;
5 - сросток жил с восстановленными внутренними элементами кабеля
Рисунок 11.27 - Восстановление стальных гофрированных оболочек городских телефонных кабелей

- затем прекращают нагрев и осторожно, без нажима, снимают с залуженной поверхности образовавшийся шлак мягкой хлопчатобумажной тканью;

- на теплую залуженную поверхность оболочки наносят ровный слой пасты, и операция залуживания повторяется еще раз.

Особенно тщательно следует производить залуживание нижней части оболочки, где наиболее возможен недогрев, а также сварного шва на оболочке.

11.17.2 При удалении оболочки круговой надрез выполняется по вершине гофра, в месте надреза оболочка надламывается и осторожно стягивается с сердечника. После монтажа сростка и восстановления внутренних элементов кабеля свинцовая муфта устанавливается на место, и ее конусы зачеканиваются.

Пайка стыков муфты с залуженными участками стальной гофрированной оболочки производится без применения стеарина. Герметичность муфты проверяется местным избыточным воздушным давлением.
