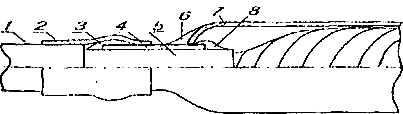

11.16.1 При восстановлении алюминиевых оболочек городских кабелей связи используют клеевой способ, который заключается в том, что к алюминиевой оболочке кабеля клеем ВК-9 приклеивают свинцовые втулки, а к втулкам припаивают свинцовую муфту (рисунок 11.26).
Свинцовые втулки изготавливаются из рольного свинца или из отходов оболочки кабеля ТГ. Внутренний диаметр свинцовой втулки должен соответствовать наружному диаметру алюминиевой оболочки. Длина втулки должна составлять: для кабелей с наружным диаметром оболочки до 35 мм - 60 мм; свыше 35 мм -70 мм. Толщина стенки втулки должна быть не менее 2 мм.
11.16.2 Продольный разрез втулки запаивается припоем ПОССу-30-2 без применения стеарина. Запаянная или подобранная по диаметру втулка должна плотно сидеть на алюминиевой оболочке.
При подготовке концов кабелей к монтажу надрезы полиэтиленового защитного шланга выполняются тупым ножом или стальной пластиной, которые предварительно нагреваются пламенем горелки.
Свинцовая втулка надвигается на очищенную от битума алюминиевую оболочку и устанавливается так, чтобы край втулки находился на расстоянии 10 мм от обреза шланга. На оболочке у торцов втулки делаются отметки и втулка сдвигается к концу кабеля. На алюминиевую оболочку, предварительно обезжиренную и зачищенную стальной щеткой, в том месте, где будет установлена втулка, наносится слой клея ВК-9. Клей наносится на участок оболочки длиной 20 мм по окружности, начиная от ближайшей к обрезу шланга отметки. Свинцовая втулка через участок с клеем сдвигается к обрезу шланга, при этом клей не должен попасть на торец втулки, обращенный к концу кабеля.
11.16.3 Участок оболочки на расстоянии 20 мм по обе стороны от второй (дальней от обреза шланга) отметки зачищается стальной щеткой и залуживается припоем ЦОП-40. Залуживание производится в следующем порядке: на малую стальную щетку накладываются от 4 до 6 г припоя ЦОП-40, зачищенный участок алюминиевой оболочки открытым пламенем горелки нагревается до температуры плавления припоя ЦОП-40, и оболочка залуживается путем натирания ее щеткой с припоем.
Оболочка должна быть залужена не менее чем на 2/3 ее окружности. Допускается выполнение операции залуживания без щетки, натиранием оболочки прутком припоя ЦОП-40. Залуженная поверхность должна быть ровной, без включений. На залуженный участок наносится слой припоя ПОССу-30-2.
11.16.4 Втулка устанавливается на свое место. На поверхности оболочки и торца втулки наносится слой клея шириной 40 мм и накладывается бандаж из двух слоев марли шириной 40 мм. На клеевой шов надвигается и усаживается отрезок трубки ТУТ, типоразмер которого соответствует диаметрам алюминиевой оболочки и клеевого шва. Длина отрезка
ТУТ должна позволять полностью закрыть клеевой шов и открытую алюминиевую оболочку кабеля.
Конец втулки, установленный на залуженный участок оболочки кабеля, припаивается к нему припоем ПОССу-30-2 без применения стеарина. Аналогично припаивается втулка на другом конце кабеля (позиция 8 на рисунке 11.26).
В процессе монтажа сростка следует периодически, в течение от 1,0 до 1,5 минут, слегка прогревать клеевые швы, закрытые ТУТ, слабым пламенем горелки.
11.16.5 Свинцовая муфта устанавливается над упакованным сростком, и ее конусы зачеканиваются до наружного диаметра свинцовых втулок. Муфта припаивается к втулкам припоем ПОССу-30-2 с применением стеарина. На время пайки муфты отрезки ТУТ защищаются от излишнего нагрева двумя слоями стеклоленты.
11.16.6 При использовании клея ВК-9 следует иметь в виду следующее:
- приготовленный клей (после смешивания компонентов) должен быть использован в течение 2 часов;
- при температуре от 0 до минус 5°С время полного отверждения клея увеличивается до 30 часов, а при +21 °С и выше -уменьшается.
Смешивать компоненты клея следует в точном соответствии с инструкциями изготовителей.
11.16.7 По согласованию с эксплуатационными службами местных сетей на кабелях типа Т с алюминиевыми оболочками можно применять способ горячей пайки.
