11.15 Восстановление разнородных оболочек

11.15.1 Восстановление оболочки в муфте на стыке кабелей в оболочках из разнородных материалов (например, полиэтилен - свинец или полиэтилен - сталь) производится с помощью комплектов для восстановления оболочки (КВО).

В состав комплектов входит свинцовая муфта, свинцовая втулка (или пластина из рольного свинца) и материалы для герметизации стыка "полиэтилен - свинец".

Герметизация стыка "полиэтилен-свинец" может производиться горячим способом (с помощью трубок ТУТ) или "холодным" способом (с помощью герметизирующих лент и бинта "Армопласт").

КВОг - комплект для монтажа прямой (соединительной) муфты "горячим" способом. КВОх - комплект для монтажа прямой (соединительной) муфты "холодным" способом.

Подбор прямых муфт для стыков кабелей в разнородных оболочках следует осуществлять по таблице 11.8.

Таблица 11.8 - Соответствие комплектов КВО и кабелей ТГ и ТПП с жилами 0,5 мм
Типоразмер комплектаЕмкость кабеля
12
КВОМ0иКВОх-1010x2x0,5
КВОг-20 и КВОх-2020x2x0,5
КВОг-30/50 и КВОх-30/5030/50x2x0,5
КВОМ00иКВОх-100100x2x0,5
КВОг-200 и КВОх-200200x2x0,5
КВОг-300 и КВОх-300300x2x0,5
КВОг-400 и КВОх-400400x2x0,5
КВОг-500 и КВОх-500500x2x0,5
КВОг-600 и КВОх-600600x2x0,5
КВОг-800 и КВОх-800800x2x0,5
КВОМ 200 и КВОх-12001200x2x0,5

Если требуется смонтировать на стыке кабелей в разнородных оболочках разветвительную муфту, то по отдельному заказу изготавливается свинцовая разветвительная муфта с комплектом деталей и материалов для герметизации стыка "полиэтилен-свинец".

При разветвлении кабеля ТГ кабелями ТППэп допускается ввод кабелей ТППэп в патрубки оголовника без монтажа отдельных втулок на каждом ответвляющемся кабеле. Для этого изготавливается оголовник разветвительной муфты с патрубками длиной 200 мм. Внутренние диаметры патрубков должны превышать от 2 до 3 мм диаметры наружных оболочек кабелей ТППэп. При монтаже муфт кабели ТППэп вводят в патрубки оголовника, обмотав их 3-5 слоями кабельной бумаги, и зачеканивают патрубки до плотной посадки их на кабели ТППэп. На стыки свинцовых патрубков и кабелей ТППэп усаживают отрезки ТУТ с подклеивающим слоем.

При разветвлении кабеля ТПП (ТППэп) кабелями ТГ допускается использование полиэтиленовых разветвительных муфт МРП, подобранных с учетом диаметров основного и ответвляющихся кабелей. В этом случае кабель ТГ вводят непосредственно в патрубок оголовника. Стык патрубка со свинцовой оболочкой кабеля ТГ герметизируют отрезком трубки ТУТ с подклеивающим слоем.

Варианты монтажа разветвительных муфт на стыках кабелей в разнородных оболочках перед началом работ должны быть согласованы со службами эксплуатации местных сетей.

11.15.2 Монтаж КВОг (рисунок 11.24).

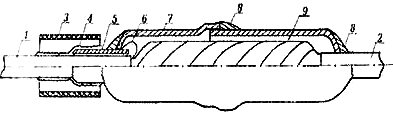

Муфта, смонтированная на стыке кабелей ТГ и ТППэп с применением комплекта КВОг
- полиэтиленовая оболочка кабеля ТППэп;
- свинцовая оболочка кабеля ТГ;
- отрезок трубки ТУТ;
4 - слой клея-расплава КР-1;
5 - свинцовая втулка, установленная
на бандаж из кабельной бумаги;
6 - экранная проволока кабеля ТППэп;
7 - свинцовая муфта МССД;
8 - пайка припоем ПОССу-30-2;
9 - сросток жил
Рисунок 11.24 - Муфта, смонтированная на стыке кабелей ТГ и ТППэп с применением комплекта КВОг

До начала монтажа сростка жил на сращиваемые кабели надвигают свинцовую муфту (полумуфты), а на кабель с полиэтиленовой оболочкой - отрезок термоусаживаемой трубки.

Производят разделку кабелей и подготовку их к монтажу.

Устанавливают на кабель в полиэтиленовой оболочке свинцовую втулку. Втулка поставляется в виде пластины из рольного свинца. Втулка устанавливается на бандаж из 3-5 слоев кабельной бумаги. Разрез должен находиться сверху. Втулку по всей длине и окружности подбивают деревянной киянкой до плотной посадки на кабель в полиэтиленовой оболочке. Втулку следует подгонять так, чтобы продольный разрез втулки сошелся встык, без зазора. Втулку зачищают и запаивают продольный разрез припоем ПОССу-30-2 с применением стеарина. Паяный продольный шов не должен выступать над поверхностью втулки.

Закончив монтаж сростка жил и восстановление поясной изоляции, над сростком устанавливают свинцовую муфту. Ленты экрана кабеля ТППэп в муфте не восстанавливают. Экранную проволоку выводят через стык свинцовой муфты и свинцовой втулки для того, чтобы припаять ее во время пайки данного стыка.

Далее приступают к пайке свинцовой муфты. Деревянной киянкой один конус муфты зачеканивают до диаметра свинцовой оболочки кабеля ТГ, а второй конус - по диаметру свинцовой втулки. Стыки свинцовой муфты, свинцовую втулку, свинцовую оболочку в местах пайки зачищают стальной щеткой.

Стыки муфты со свинцовой оболочкой кабеля и со свинцовой втулкой запаивают припоем ПОССу-30-2 с применением стеарина. Одновременно припаивают экранную проволоку.

После остывания муфты ветошью, смоченной в бензине, паяный стык и свинцовую втулку протирают от остатков стеарина и тщательно зачищают по всей окружности стальной щеткой. Такую же обработку проводят на полиэтиленовой оболочке кабеля на участке длиной от 70 до 80 мм в зависимости от длины ТУТ.

Если в комплекте КВОг поставляется трубка ТУТ без подклеивающего слоя, то на участок, на который она должна усаживаться, наносят слой клея-расплава КР-1, который в этом случае тоже включается в комплект.

На торец свинцовой втулки и на полиэтиленовую оболочку по всей окружности наносят обильный слой клея-расплава КР-1. Клей-расплав наносится на участке, равным длине отрезка трубки ТУТ. Толщина слоя клея-расплава должна быть не менее 1 мм.

Если в комплекте КВОг поставляется трубка ТУТ с подклеивающим слоем, например, типа MWTM, то клей-расплав не используется.

На свинцовую втулку вплотную к свинцовой муфте надвигают и усаживают термоусаживаемую трубку. Особо тщательно при этом прогревают место стыка втулки и полиэтиленовой оболочки.

11.15.3 Монтаж КВОх (рисунок 11.25).

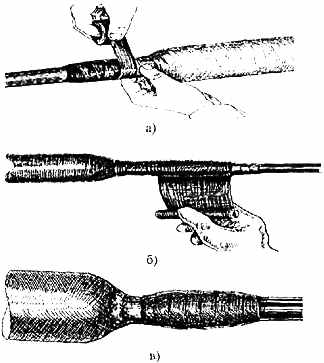

Муфта, смонтированная на стыке кабелей ТГ и ТППэп, с применением комплекта КВОх
а) обмотка свинцовой втулки и полиэтиленовой оболочки кабеля ТПП герметизирующей лентой ЛГ-2 и закрепление ее обмоткой из липкой ПВХ ленты;
б) намотка влагоотверждаемого бинта "Армопласт";
в) загерметизированный стык втулки с полиэтиленовой оболочкой кабеля ТППэп
Рисунок 11.25 - Муфта, смонтированная на стыке кабелей ТГ и ТППэп, с применением комплекта КВОх

Монтажные операции от разделки кабеля до пайки свинцовой муфты выполняют так же, как при "горячем" способе. На обезжиренную и зачищенную свинцовую втулку и полиэтиленовую оболочку кабеля на длине от 50 до 60 мм накладывают с 50% перекрытием один слой герметизирующей ленты ЛГ-2. Поверх ленты ЛГ-2 с 50% перекрытием наматывают 3-4 слоя липкой ПВХ ленты. Лента ПВХ должна перекрывать ленту ЛГ-2 с обеих сторон.

Поверх ленты ПВХ наматывают с 50% перекрытием два слоя бинта "Армопласт". Намотку начинают от свинцовой муфты с заходом на полиэтиленовую оболочку и возвращаются обратно к муфте. На оболочке кабеля бинт должен перекрывать ленту ПВХ.

Закончив обмотку, конец бинта "Армопласт" временно закрепляют перевязкой. Затем берут кусочек поролона или чистую ветошь, смачивают в чистой воде и равномерно обжимают по поверхности бинта, выдавливая воду по всей длине и окружности. Через промежуток времени от 15 до 20 минут перевязку снимают. Поверхность протирают от выделившихся крупинок пропитки бинта жесткой тканью.
