КРТ: устройство, схема с разрезом

Распределительные коробки: КРТ, КРТУ, КРТП

Возможные варианты обозначений этого типа оконечных устройств:
КРТ-10, КРТУ-10, КРТП-10, КРТ-10М, КРТЕ-10, КРТЕ-10Н, КРТЕ-Н, КРТ-20/30, КРТН-10

Аббревиатура КРТ расшифровывается как коробка распределительная телефонная. Основное назначение организовать переход абонентских номеров с многопарного кабеля на индивидуальные проводки. Отсюда и своеобразие корпуса этих изделий, с одной стороны это оконечное устройство для кабеля типа ТПП (ранее ТГ), с другой - клеммник для подключения абонентских проводок типа ТРП. Цифра следующая после дефиса обозначает количество телефонных пар коммутируемых изделием, обычно "10"

И в прошлом и в настоящее время имеют массу модификаций, которые отражаются в марке изделия. Изначально КРТ изготовлялись в чугунном корпусе, затем корпус стал отливаться из сплавов алюминия. Разновидность в пластмассовом корпусе именовалась КРТП. Первые модели КРТ изготовлялись под стандартный плинт, такой же как в боксах БКТ, но впоследствии, производители отошли от этого правила и плинт "каэртэшек" изменился в размерах и формах.

Современное исполнение очень разнообразно. Промышленностью выпускаются изделия под разный тип плинтов и с разными корпусами и даже с возможностью закрытия этих коробок на ключ.

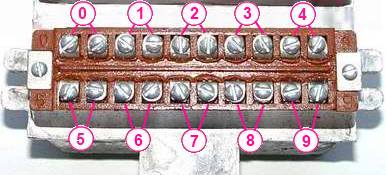

Нумерация пар на плинтах БКТ и КРТ
Нумерация пар на плинтах БКТ и КРТ

Практика эксплуатации КРТ

КРТ являются переходным звеном между кабелем с десятком пар и индивидуальными проводками. Это накладывает определённый отпечаток на её внешний вид и проводное окружение. Изделия размещаются на лестничных площадках и коридорах офисов, собственно, поэтому заметны всем обывателям.

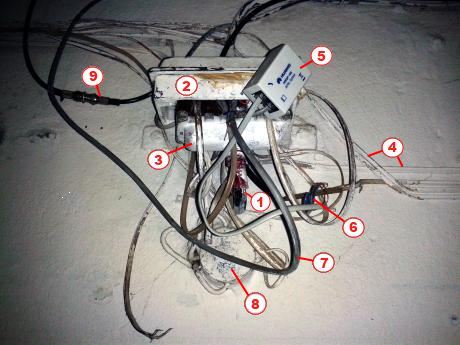

Далее небольшое описание фото той самой КРТ в таком виде, в каком они частенько эксплуатируются. Нагромождённость проводов и различных мелких устройств слегка пугает, поэтому по цифрам:

КРТ с подключенными проводками

1. Кабель ТПП подведённый к коробке снизу. Фиксация кабеля к корпусу осуществлена красной изолентой.

2. Корпус КРТ закреплённый на стене в данном случае пластиковый. Изначальный цвет изделия чёрный, но за десятилетия коробка несколько раз белилась вместе со стеной.

3. Часть корпуса КРТ с закреплённым на ней плинтом. По конструкции эта часть должна находиться в общем корпусе, и прикручивается к нему двумя винтами, но остаются закреплёнными они крайне редко. В данном случае плинт вместе с креплением свободно висит на проводках

4. Абонентские проводки, подключенные к КРТ, выполненные проводом ТРП. Так же как и коробка покрыты побелкой

5. Сплиттер. Относительно современное изделие, предназначенное для разделения высокочастотных и сигналов звуковой частоты в телефонных линиях. Обычно устанавливается в квартире, но здесь явно сигнал DSL и телефонный номер принадлежат разным абонентам, поэтому разделение выполнено прямо на КРТ.

6. Так как проводку к сплиттеру можно подключить только через разъём RJ-11 то монтёру пришлось хитрить: отрезок шнура с вилкой RJ-11 скручен изолентой с ТРП проводки.

7. Провод от телефонного удлинителя. Подключен к КРТ без крепления к стене, вероятно абонентом.

8. Устройство коммутационное (УК). Предназначено для радификации зданий. К КРТ непосредственного отношения не имеет, но проводки от неё, могут быть использованы и подключены к телефонам.

9. Не относящийся к телефонной связи кабель телевидения, в частности его соединитель и коннекторы.

Повреждения кабельных линий связанные с КРТ

Телефонные распределительные коробки подвержены актам вандализма, так как устанавливаются в относительно доступных местах. Так же как и плинты боксов БКТ способны потерять изоляцию из-за сырости помещений.

Собственно предназначены они для установки в отапливаемых помещениях. Для установки на открытом воздухе предназначен другой класс устройств чаще называемый ЯКР (ящик кабельный распределительный) или ШР (Шкаф распределительный)

Разновидности КРТ


КРТ в пластмассовом корпусе с установленным стандартным плинтом под винт КРТ в пластмассовом корпусе
КРТ в пластмассовом корпусе с установленным стандартным плинтом "под винт"

Пластмассовое КРТ с модифицированным плинтом
Пластмассовое КРТ с модифицированным плинтом

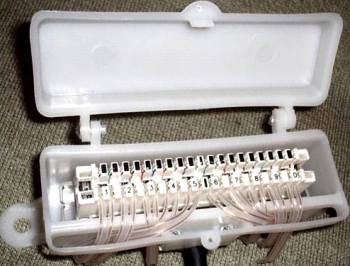

КРТ с плинтом под врезку и с подключенными проводками
КРТ с плинтом под врезку и с подключенными проводками

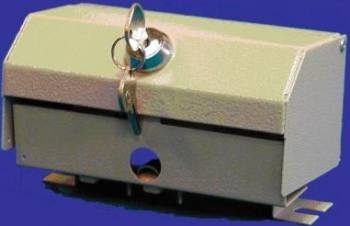

КРТ в металлическом корпусе с возможностью закрытия на ключ
КРТ в металлическом корпусе с возможностью закрытия на ключ

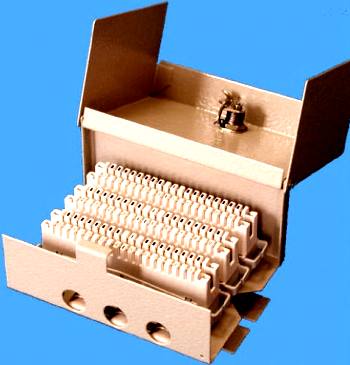

Металлическое КРТ на 30 пар с тремя плинтами под врезку
Металлическое КРТ на 30 пар с тремя плинтами под врезку
