11.30 Монтаж боксов типа БКТ

11.30.1 Для монтажа (зарядки) боксов типа БКТ применяются кабели ТППэп, ТГ (с пористо-бумажной изоляцией жил) соответствующей емкости: 10x2, 20x2, 30x2, 50x2 и 100x2. Попускается применение кабеля ТПВ, но только в тех случаях, когда он нигде далее не будет проложен в канализации или непосредственно в земле.

11.30.2 После электрических проверок и измерений с конца кабеля, которым заряжается бокс, снимают оболочку, экранную ленту, поясную изоляцию на длине, превышающей на величину от 200 до 300 мм высоту бокса. У обреза оболочки на сердечник накладывают бандаж из вощеных ниток. Если кабель слишком свободно входит во втулку бокса, то его, для обеспечения плотной посадки, на длине втулки обматывают несколькими слоями липкой ПВХ ленты. Кабель вводят в бокс так, чтобы обрез оболочки выступал на величину от 3 до 5 мм за внутреннюю кромку стальной втулки.

11.30.3 Экранную проволоку загибают у обреза пластмассовой оболочки и выводят из бокса через зазор между кабелем и внутренней поверхностью втулки. Экранную проволоку загибают на наружную поверхность залуженной втулки, делают на ней два оборота и припаивают припоем ПОССу-30-2. Все остальные операции ввода кабелей во втулки боксов выполняют так же, как при монтаже коробок типов КРТ и КРТУ.

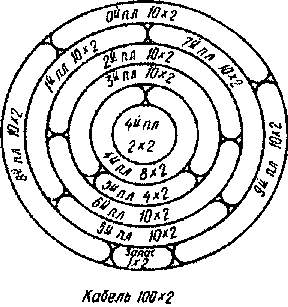

11.30.4 При повивной скрутке сердечников пары кабелей 100x2 распределяются по плинтам боксов БКТ 100x2 в порядке, показанном на рисунке 11.40.

Распределение пар кабеля повивной скрутки по плинтам боксов 100x2
Рисунок 11.40 - Распределение пар кабеля повивной скрутки по плинтам боксов 100x2

При пучковой скрутке сердечников кабелей элементарные пучки 10x2 расшиваются на плинты боксов от верхнего (нулевого к нижним соответственно, начиная от центра сердечника к его периферии (рисунок 11.41).

Распределение пар кабеля пучковой скрутки по плинтам бокса 100x2
Рисунок 11.41 - Распределение пар кабеля пучковой скрутки по плинтам бокса 100x2

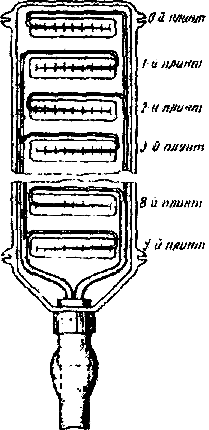

11.30.5 Четные пучки 10x2 выкладывают с правой (обратной) стороны корпуса бокса, нечетные - с левой. Расшивка и выкладка пучков жил в корпусе бокса показаны на рисунке 11.42.

Расшивка и выкладка пучков жил в корпусе бокса БКТ
Рисунок 11.42 - Расшивка и выкладка пучков жил в корпусе бокса БКТ

Перевязку жил допускается производить как отдельными 10x2 непосредственно от корешка кабеля у кромки втулки бокса так и общим жгутом от него до ответвления к плинтам, а далее индивидуальными пучками 10x2 (рисунок 11.43).

Каждый пучок перед укладкой его для расшивки между пьями плинта обходит плинт сверху вниз. Это обеспечивает возможность поворота, при необходимости, каждого плинта, не нарушая общего жгута.

Способы вязки пар в боксах БКТ
а) индивидуальными пучками; б) общими жгутами от корешка
до ответвлений к плинтам
1 - пучки жил; 2 - жгуты жил
Рисунок 11.43 - Способы вязки пар в боксах БКТ

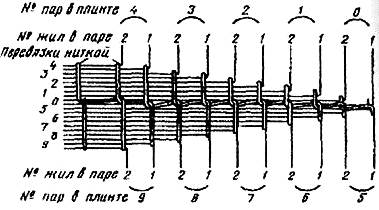

11.30.6 Жилы расшивают «елочкой», отделяя от пучка по две противолежащие пары (4 и 9, 3 и 8, 2 и 7, 1 и 6, 0 и 5). Пары разбирают пожильно и отгибают под прямым углом к перьям, делая у каждого отгиба стежок перевязки (рисунок 11.44).С Расшитых жил по шаблону снимают изоляцию и излишние концы обрезают. Длина до среза изоляции должна обеспечивать кладку изолированной жилы по всей длине пера до отверстия ушка) в нем. Освобожденный от изоляции конец жилы продевается с внутренней стороны в ушко пера, поджимается плоскогубцами и припаивается припоем ПОССу-40-2. На перья вместе с прижатыми к ним жилами надвигают полиэтиленовые гильзы.

Схема расшивки жил на плинт бокса БКТ
Рисунок 11.44 - Схема расшивки жил на плинт бокса БКТ

11.30.7 Резервные (запасные) пары выкладывают до самого отдаленного пера верхнего плинта с дополнительным запасом в 10 см и подвязывают их отдельными перевязками к пучку жил.

11.30.8 Заднюю крышку и все плинты бокса устанавливают на картонные прокладки из комплектов боксов, промазанные с обеих сторон битумным лаком.

11.30.9 При зарядке боксов кабелем ТГ с бумажной изоляцией жил до установки последнего (нижнего) плинта корешок бокса заливается через это окно массой МКС-М.

11.30.10 После зарядки все жилы, включенные в бокс, должны быть проверены на обрыв, сообщение, парность и на соответствие сопротивления изоляции установленным нормам. Конец кабеля должен быть герметично заделан.

11.30.11 Рекомендуется заряжать боксы БКТ 100x2 для магистральных участков абонентских линий ГТС отрезками кабелей ТППэп, на одном из концов которых смонтирована и проверена на герметичность малогабаритная газонепроницаемая муфта МГНМс 19/29.

К теме расшивки боксов и плинтов есть страницы
Цветовой счёт в симметричных парных кабелях связи и Цветовой счёт в четвёрочных кабелях связи
