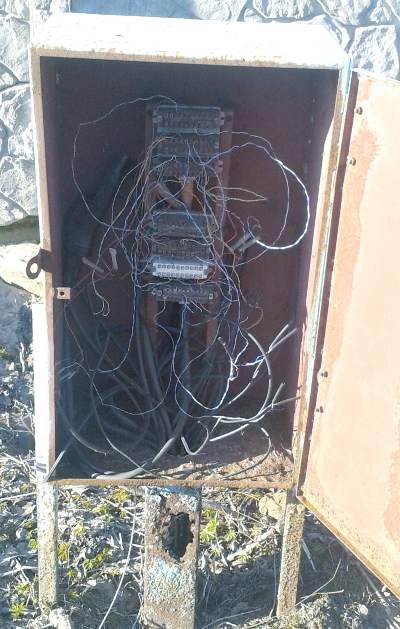

Распределительный телефонный шкаф ШР-150
ШР-150 после
15 лет эксплуатации

Распределительный телефонный шкаф ШР-150
ШР-150 после
15 лет эксплуатации

Распределительный телефонный шкаф в эксплуатации

Этот распределительный шкаф сфотографировал в марте 2014 года. Проходил мимо и по старой памяти решил сфоткать. Шкаф стоял открытым нараспашку, замок отсутствовал, так что фотки из реальной жизни. Кстати не самый страшный вид распределительного устройства связи, при работе приходилось сталкиваться и с более запущенными оконечными образцами.

Фото иллюстрирует, то, как делать не надо, но в то же время так есть. Шкафы и ящики в таком состоянии не показывают проверяющим и студентам, но тем не мене их много в любой местности постсоветского пространства. Кстати, буквально в 200 метрах от этого места стояли два вполне аккуратных шкафчика, фото которых на странице Фотографии уличных распределительных кабельных ящиков и столбов.

В своё время мне приходилось участвовать в установке подобных изделий, поэтому я знаю, что установлен этот образец около 2000-ого года (± 3 года). За 13-15 лет коррозия "прогрызла" приличную дыру в кабельной трубе изделия.

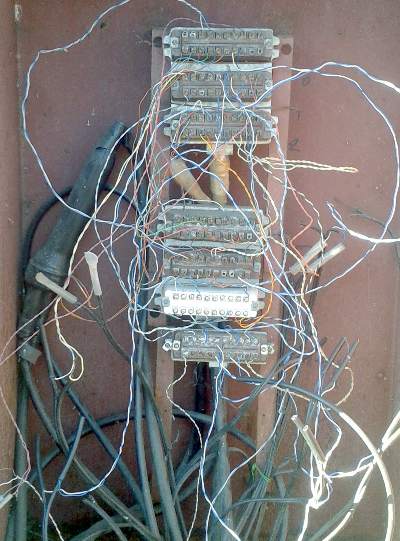

Такие шкафы в документации назывались ШР-150. Металлические планки, приваренные в нём, предназначены для установки двух боксов БКТ-100 и БКТ-50. Но так как даже сотенного бокса для этого места не требовалось, то в шкафу установлены два БКТ-30 один БКТ-10. Верхние планки для этих боксов уже не подходили, и при их установке пришлось прикручивать их проволокой за плинты. Штатно установлен только маленький БКТ-10.

Верхний бокс является передачей со шкафа бо́льшей ёмкости, то есть верхние 30 пар это то, что в шкаф пришло. Остальные 40 - распределение на другие ШР и ЯКР. Это заметно по кроссировкам, большая их часть соединяет пары верхней и нижних боксов, а не расходится по отдельным ПРППМ-ам.

На заднем плане заметна муфта-перчатка. Чтобы не оставлять её в грунте и соответственно заливать мастикой все концы кабелей заведены в шкаф. Такая компоновка удобна измерителям и кабельщикам-спайщикам: для поиска места повреждения не требуется лишняя раскопка грунта, некоторые измерения можно проводить с разобранной муфты.

Провод ПРППМ используемый для разводки отдельных абонентов не совсем подходит для присоединения к плинтам 9У. Он слишком жёсткий и при многократных переключениях ломается сам или выламывает клеммы плинта. Монтёрами используется компромиссное решение этой проблемы. ПРППМ подсоединяется не к плинтам, а к кроссировкам, а уже те включены в плинты. Сростки ПРППМ-кроссировка изолированы полиэтиленовыми гильзами, заметными в нижней части фотографии.

Шкаф уже давно не герметичен и сырость сделала своё мокрое дело: почти на всех болтиках заметна ржавчина. Нижний плинт второй тридцатки белого цвета и с блестящими клеммами. Вероятно, прежний плинт совсем сгнил и недавно был заменён.

На некоторых клеммах плинтов отсутствуют болтики - это своеобразная пометка монтёров. Как правило болты выкручиваются на повреждённых парах.

Эффект беспорядка в шкафу дополняют торчащие в разные стороны кроссировки: следствие неаккуратности монтёров обслуживающих этот шкаф.
