Фотографии кабельных боксов, плинтов и оборудования телефонных кроссов
Со страницы Громполоса. Оконечные устройства кросса
Увеличенная фотография громполосы защитной 25х2 комбинирован.(с термокатушками и углями) на странице "Громполоса"
.
.
.

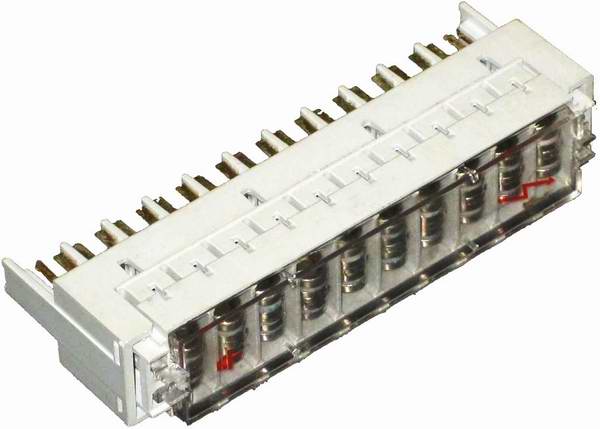

Блоки первичной защиты для плинтов LSA-PLUS бывают различной формы и выполняются либо в виде платы, либо в виде пластикового футляра. Требуют установки дополнительной заземляющей скобы.
Блок первичной защиты для плинтов LSA-PLUS
.
Далее со страницы Боксы и плинты старого типа (под винт)
Бокс БКТ, бокс кабельный телефонный
Боксы БКТ безусловно старожилы в телефонной связи. Изначально предназначались для зарядки кабелями со свинцовой оболочкой (ТГ) и изготовлялись с чугунными корпусами. Позже корпуса стали делать из сплавов алюминия.
Бывают ёмкостью в 100, 50, 30, 20, 10 пар. Соответственно под эти типоразмеры были сконструированы шкафы ШР и ШРП. Для боксов ёмкостью в 50-10 пар в этих шкафах предусматривались специальные кронштейны.

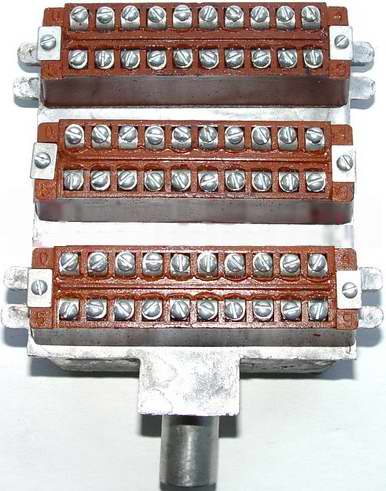

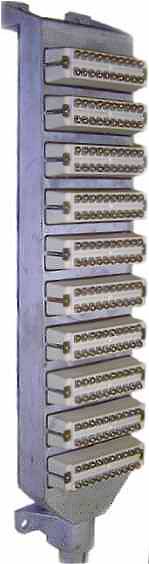

Бокс БКТ, бокс кабельный телефонный на 30 пар и на 100 пар
Плинты бокса БКТ, "под винт"
Плинты бокса БКТ изготавливались из термореактивной пластмассы, эрамида, карболита и даже фарфора и соответственно были различных цветов. Относительно недавно к плинтам от боксов БКТ стали добавлять "под винт", чтобы отличать их от плинтов новых, "кроновских", "под врезку"

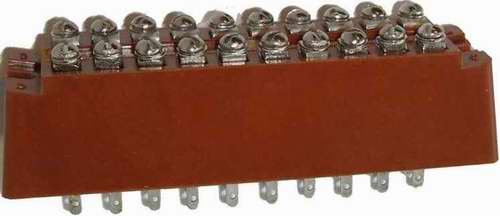

Плинты бокса БКТ, "под винт"
.

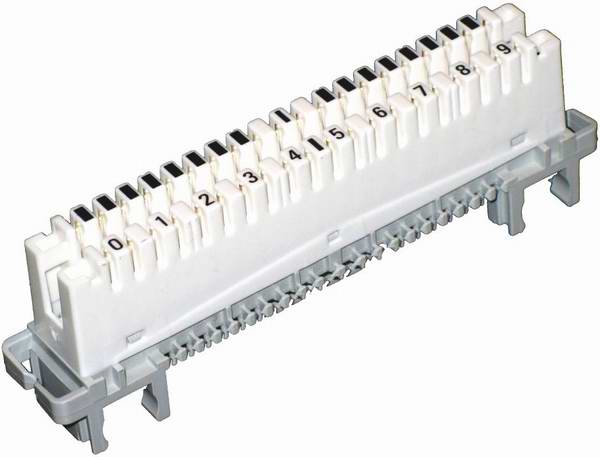

Плинты кроновские (под врезку)
Далее со страницы Бокс БКТО. Плинты кроновские (под врезку)
Описывая подобные плинты применяют аббревиатуру LSA-PLUS или LSA-PROFIL
Буквы LSA-PLUS это технология запатентованная ADC KRONE. Буквы расшифровываются, язык немецкий:
L - (Lötfrei) без пайки
S - (Schraubfrei) без винтового соединения
A - (Abisolierfrei) без снятия изоляции
P - (Preiswert) экономичная
L - (Leicht zu handhaben) лёгкая в применении
U - (Universell anwendbar) универсальная
S - (Sicher und schnell) быстрая и надёжная
Отличия LSA-PLUS и LSA-PROFIL только в способе крепления плинтов
Технология LSA-PLUS предполагает врезку жил кабеля как на следующем фото.
Врезные контакты не случайно расположены под углом в 45°. Это обеспечивает дополнительную упругость в местах электрического контакта. Во время зажима края пластин прорезают изоляцию и создают надёжный контакт на соединениях.

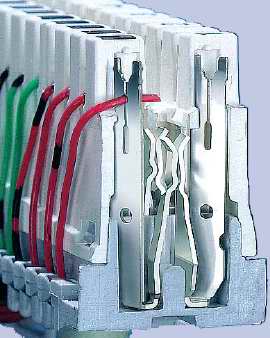

Плинт с подключенными проводами в разрезе на следующем фото:
Группа контактов в глубине плинта (видны на фото) предназначена для возможности разъединения входящей пары проводов от пары исходящей.
.
Монтаж кроновских плинтов (под врезку)
Далее со страницы Монтаж кроновских плинтов (под врезку)

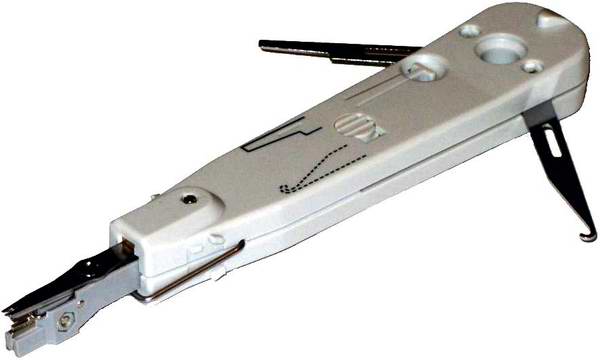

Монтаж плинтов "под врезку" осуществляется специальным инструментом, одна из разновидностей которого изображёна на следующем фото
Выдвижной крючок в правой части фотографии для выдёргивания запрессованного провода
.
Защита в кроновских плинтах (под врезку)
Далее со страницы Защита в кроновских плинтах (под врезку)

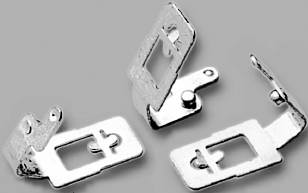

Элемент термозащиты Fail-safe.(в какой-то мере замена термички)
В случае перегрузки, при срабатывании элемента термозащиты требуется замена и разрядника, и элемента термозащиты.

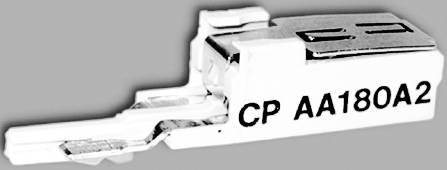

Блоки защиты бывают на разное количество пар, например, десять, пять или две. Так же распространены однопарные блоки, вот как выглядит штекер первичной защиты для плинтов LSA-PLUS:
Весь раздел: ↓
