9.5. Монтаж кроссового и вводно-коммутационного оборудования телефонных станций

9.5.1. В кроссах одинарной и двойной высоты каждый стопарный кабель (100 x 2), приходящий из помещения ввода кабелей, расшивается на четыре смежные полосы 25 x 2, расположенные в одной вертикали.

На кроссах полуторной высоты часть кабелей 100 x 2 делят на два жгута для включения в защитные полосы, расположенные в двух разных вертикалях.

Резервные пары кабелей оставляют в верхней крайней точке при нижней подаче кабелей и в нижней крайней точке - при верхней подаче с запасом по длине не менее 10 см.

9.5.2. На кроссах соединительных линий устанавливаются рамки с разделительными пружинами двух типов - 40 x 2 и 15 x 2 (10 x 3).

Рамки допускают подключение как двух-, так и трехпроводных соединительных линий.

Каждый кабель 100 x 2 расшивается на две с половиной рамки 40 x 2 или шесть рамок 15 x 2. В последнем случае на участке от разветвительной муфты до рамок кросса в кабеле остаются неиспользованными десять пар жил.

В одном вертикальном ряду миникросса устанавливают восемь распределительных блоков 100 x 2.

9.5.3. Зарядка защитных полос и рамок производится у места их установки соответственно на кроссе абонентских и кроссе соединительных линий кабелями, проложенными одной длиной от разветвительных муфт в помещении ввода кабелей, перчаточной или в станционном колодце.

9.5.4. Для зарядки защитных полос, как правило, должны применяться кабели с поливинилхлоридной оболочкой и изоляцией жил марки ТСВ. Допускается применение кабелей с полиэтиленовой оболочкой и изоляцией жил марки ТПП4эп0, но при этом жгуты расшивки и оболочки кабелей на всем участке их прохождения по помещению кросса должны сплошь обматываться поливинилхлоридной лентой.

9.5.5. С конца кабеля снимают оболочку, экранную ленту и поясную изоляцию на длине, превышающей на 10 - 15 см расстояние от начала разделки кабеля до наиболее удаленного контактного пера крайней защитной полосы или наиболее удаленной рамки.

9.5.6. Расшивку выполняют при помощи шаблона из фанеры с насверленными для перьев плинта отверстиями и набитыми стальными шпильками.

9.5.7. Жилы кабеля при расшивке их в защитные полосы или рамки линий межстанционной связи так распределяют на шаблоне, чтобы на верхние контактные перья в защитных полосах и на самые дальние в направлении расшивки перья рамок включались пары центрального слоя кабеля. Расшивка кабеля 100 x 2 на рамке 40 x 2 и рамке 15 x 2 (10 x 3) показана соответственно на рис. 10 и 11.

Расшивка кабелей 100 x 2 на рамки 40 x 2 на кроссе полуторной высотыРасшивка кабелей 100 x 2 на рамки 40 x 2 на кроссе двойной высоты

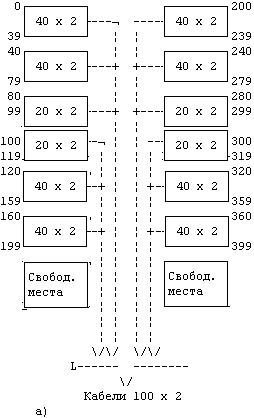

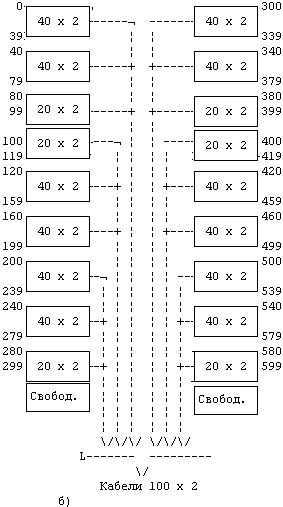

Рис. 10. Расшивка кабелей 100 x 2 на рамки 40 x 2:
а) на кроссе полуторной высоты;
б) на кроссе двойной высоты
Расшивка кабелей 100 x 2 на рамки 15 x 2 (10 x 3) на кроссе полуторной высоты Расшивка кабелей 100 x 2 на рамки 15 x 2 (10 x 3) на кроссе двойной высоты

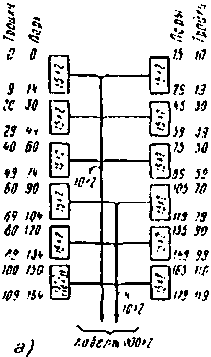

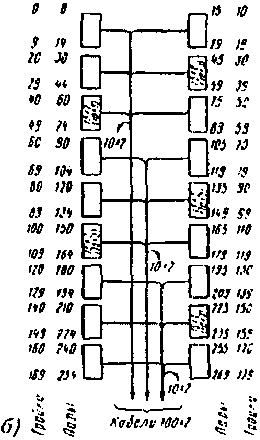

Рис. 11. Расшивка кабелей 100 x 2 на рамки 15 x 2 (10 x 3):
на кроссе полуторной высоты;
б) на кроссе двойной высоты

9.5.8. При расшивке и включении кабелей парной скрутки в рамки линий межстанционной связи при трехпроводной системе для каждых двух смежных линий (по месту включения их в рамку) отбирают три пары кабеля, из которых первые две служат проводами "a" и "b", а третью пожильно используют для включения в контактные перья провода "c" первой и второй линий.

9.5.9. После расшивки жгут перевязывают у каждой ответвляющейся группы жил стежками суровых прошпаренных или капроновых ниток.

9.5.10. По соответствующим отметкам на шаблоне жилы отрезаются, и с их концов снимается изоляция.

9.5.11. Готовую расшивку снимают с шаблона и накладывают на защитную полосу или соответствующую группу рамок.

9.5.12. Зачищенные концы жил продеваются в ушки контактных перьев и запаиваются припоем ПОССу-40-2 с использованием в качестве флюса спиртового раствора канифоли. Концы впаянных жил выкладываются и выравниваются у контактных перьев по единой форме.

9.5.13. При зарядке распределительных блоков (рамок) кроссового оборудования электронной АТС (миникросса) оболочка кабеля ТСВ снимается на 50 мм ниже уровня рамки при нижнем вводе кабеля и на 50 мм выше уровня рамки при верхнем вводе кабеля.

9.5.14. Сердечник кабеля расшивается по шаблону с таким расчетом, чтобы длина отходящих от сердечника жил составляла 200 - 250 мм в зависимости от вида рамок.

9.5.15. При парной зарядке против каждого элемента рамки выводятся 5 пар проводников, а против каждого плинта - 10 проводников.

При троечной зарядке против каждого элемента рамки выводятся три пары жил, а против каждого плинта - 6 пар жил и по одной жиле с последующих пар так, чтобы жилы "с" образовывались из пар, входящих в смежные тройки: с0 - с1, с2 - с3, с4 - с5 и т.д.

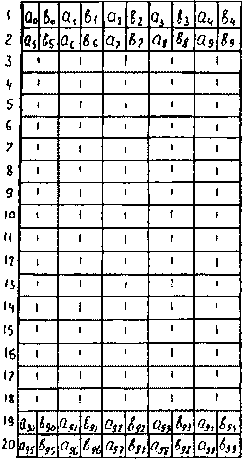

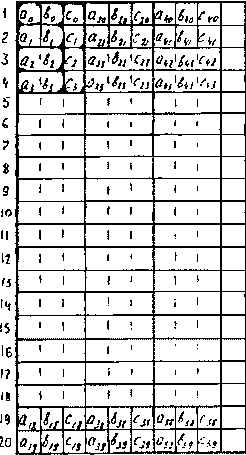

Счет пар в распределительном блоке и образование троечных линий показаны на рис. 12.

Счет пар в распределительном блоке . образование троечных линий
Рис. 12. Счет пар в распределительном блоке и образование троечных линий

9.5.16. После расшивки сердечника жилы вводятся с левой стороны рамки в соответствующие гнезда и устанавливаются против верхних разрезных штифтов.

Специальным ключом производят вдавливание жилы в прорези штифтов с одновременным откусыванием излишков провода.
