3. ЗАЩИТА ОБОРУДОВАНИЯ НА ГОРОДСКИХ ТЕЛЕФОННЫХ СЕТЯХ

3.1. Абонентские пункты и таксофоны, включенные в цепи кабелей (подземные кабели, подвесные и проложенные по стенам зданий) с металлической или пластмассовой оболочкой, расположенные среди различных городских строений и сооружений (водопровод, канализация и др.), экранирующих от разрядов молнии, защите неподлежат независимо от системы электропитания станции.

Примечание. При наличии участков кабельной линии, проложенной в открытой местности (например, подвесной кабель, подвешенный на столбовых опорах), при отсутствии каких-либо сооружений ближе 100 м от этого участка, экранирующих кабель от разрядов молнии в абонентских пунктах должна быть предусмотрена защита по схеме на черт. 15а или 15б (в зависимости от типов используемых разрядников ипредохранителей) только для цепей кабельной линии, проходящей на участке, неэкранированном от разрядов молнии. Допускается применение АЗУ-1 (вместо АЗУ-5) с заменой в нем угольных разрядников УР-500 на металлокерамические разрядники типа Р-84.

3.2. Абонентские комплекты физических абонентских линий и линий, уплотненных аппаратурой АВУ в составе кроссов на станциях электромеханической, квазиэлектронной и электронной систем коммутации, включенные в цепи кабелей (подземных, подвесных и проложенных по стенам зданий) с металлической или пластмассовой оболочкой, независимо от условий их прохождения на местности, подлежат электрической защите по схемам черт. 15а или 15б двух- или трехэлектродными разрядниками (типов Р-81,Р-84 или др. с аналогичными параметрами) и предохранителями (ТК-0,25, ТК-0,3,ВП) в 100%-ном объеме.

Абонентские комплекты настанциях, абонентские пункты, вводный кабель, аппаратура уплотнения итаксофоны, включенные в смешанные линии, состоящие из подземных или подвесных кабелей с металлическими или пластмассовыми оболочками, а также воздушныхлиний, должны быть защищены разрядниками и предохранителями:

- по черт. 16а, б, в (в зависимости от типов используемых разрядников и предохранителей) - при наличии воздушной линии и вводе в станцию подземным кабелем;

- по черт. 17а, б (в зависимости от типов используемых разрядников и предохранителей) - при наличии воздушной линии и вводе в станцию подвесным кабелем.

При этом вместо АЗУ-4 допускается применение АЗУ-2 с заменой в нем угольных разрядников УР-500 на металлокерамические разрядники типа Р-84.

Комплекты реле физическихсое динительных линий на вновь строящихся и реконструируемых станциях электромеханической, квазиэлектронной и электронной систем коммутации,включенные в подземные кабели с металлической или пластмассовой оболочкой независимо от способа прохождения на местности, подлежат электрической защите вкроссах этих станций посредством двух- или трехэлектродных газонаполненных разрядников Р-27, Р-35 и др. с разрядным напряжением от 300 до 400 В, устанавливаемых в объеме 100%, включаемых между проводом и землей.

Примечание. При наличии средств электрической защиты в составе оборудования станций (например, в АК, РСЛ), аналогичных указанным в составе кросса на черт. 15 - 17, необходимость применения устройств защиты в кроссе определяют на этапе проектирования станций с учетом обеспечения техники безопасности обслуживающего персонала.

3.1, 3.2. (Измененная редакция, Изм. № 1, 2).

3.3. Кабельные вставки навоздушных линиях связи, имеющие пересечение с линиями электросети напряжением 380/220 В и с контактными сетями трамвая и троллейбуса, должны быть защищены предохранителями и разрядниками по схеме на черт. 18.

Допускается применение кабельного ящика типа ЯКМ (см. черт. 16б).

3.4. Абонентская кабельная линия при переходе на воздушную линию длиной более 3 км должна быть защищена посхеме на черт. 19.

Допускается применение кабельного ящика типа ЯКМ (см. черт. 16б).

3.3, 3.4. (Измененная редакция, Изм. № 1).

3.5. 3.6. (Исключены, Изм. № 1).

3.7. Металлическая оболочка кабелей, экран кабелей с пластмассовыми оболочками и трос, встроенный в конструкцию кабеля, при подвеске на опорах столбовых и стоечных линий должны быть заземлены в начале и в конце кабельной линии, а трос для подвесных кабелей должен быть заземлен через каждые 250 м.

Значения сопротивления заземляющего устройства - по ГОСТ 464.

3.8. (Исключен, Изм. №1).

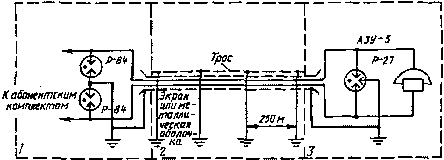

Схема защиты оборудования на городских телефонных сетях
1- телефонная станция; 2 - кабельная линия;
3 - абонентский пункт

Черт. 15

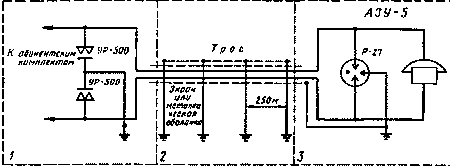

Схема защиты оборудования на телефонных сетях при наличии участков линии, проложенной открыто
1- телефонная станция; 2 - кабельная линия;
3 - абонентский пункт

Черт. 15а

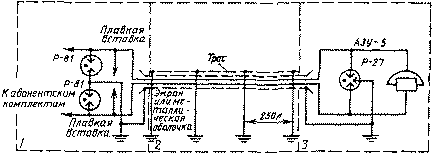

Защита на ГТС при наличии кабельной линии, проложенной в открытой местности
1- телефонная станция; 2 - кабельная линия;
3 -абонентский пункт

Черт. 15б

Защита на ГТС при наличии воздушной линии и вводе в станцию подземным кабелем
1- телефонная станция; 2 - кабельный ввод;
3 - кабельная опора; 4 - воздушная линия;
5 - абонентский пункт

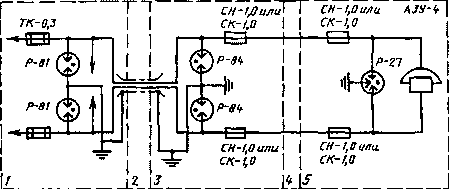

Черт. 16

Схема защиты на ГТС при наличии ВЛ и вводе в станцию подземным кабелем
1- телефонная станция; 2 - кабельный ввод;
3 - кабельная опора; 4 - воздушная линия;
5 - абонентский пункт

Черт. 16а

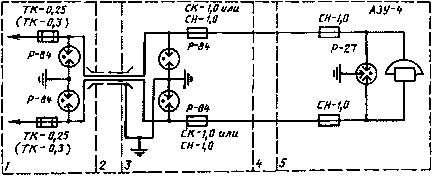

Схема защиты на ГТС при наличии ВЛ и вводе подземным кабелем
1- телефонная станция; 2 - кабельный ввод;
3 - кабельная опора; 4 - воздушная линия;
5 - абонентский пункт

Черт. 16б

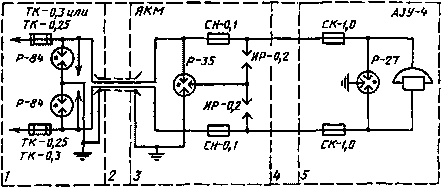

Защита ГТС при наличии ВЛ и вводе подземным кабелем
1- телефонная станция; 2 - кабельный ввод;
3 - кабельная опора; 4 - воздушная линия;
5 - абонентский пункт

Черт. 16в

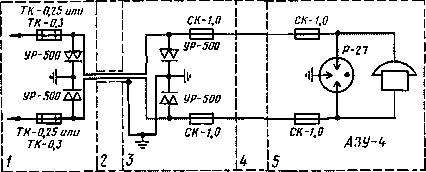

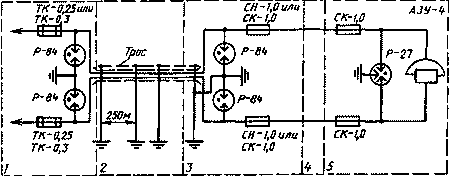

Схема защиты при наличии воздушной линии и вводе в станцию подвесным кабелем
1 -телефонная станция; 2 - подвесная кабельная линия;
3 -кабельная опора; 4 - воздушная линия;
5 - абонентский пункт

Черт. 17

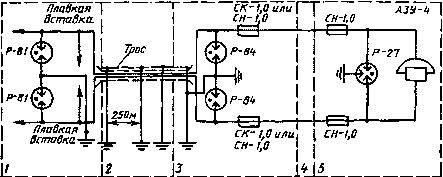

Схема защиты на ГТС при наличии воздушной линии и вводе в станцию подвесным кабелем
1- телефонная станция; 2 - подвесная кабельная линия;
3 - кабельная опора; 4 - воздушная линия;
5 - абонентский пункт

Черт. 17а

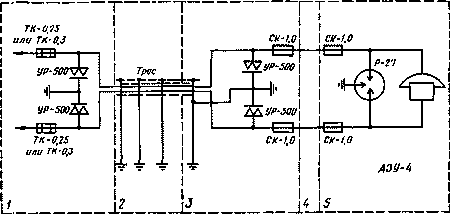

Схема защиты привоздушной линии и вводе подвесным кабелем
1- телефонная станция; 2 - подвесная кабельная линия;
3 - кабельная опора; 4 - воздушная линия;
5 - абонентский пункт

Черт. 17б

3.9. В абонентских защитных устройствах типов АЗУ-1 и АЗУ-2, установленных в действующих абонентских пунктах, угольные разрядники УР-500 должны быть заменены на разрядники типа Р-84.

(Измененная редакция, Изм. №1).
